Flowserve 3 Series P7 Type Benutzerhandbuch
Seite 6
Flow Control Division
Kammer Control Valves

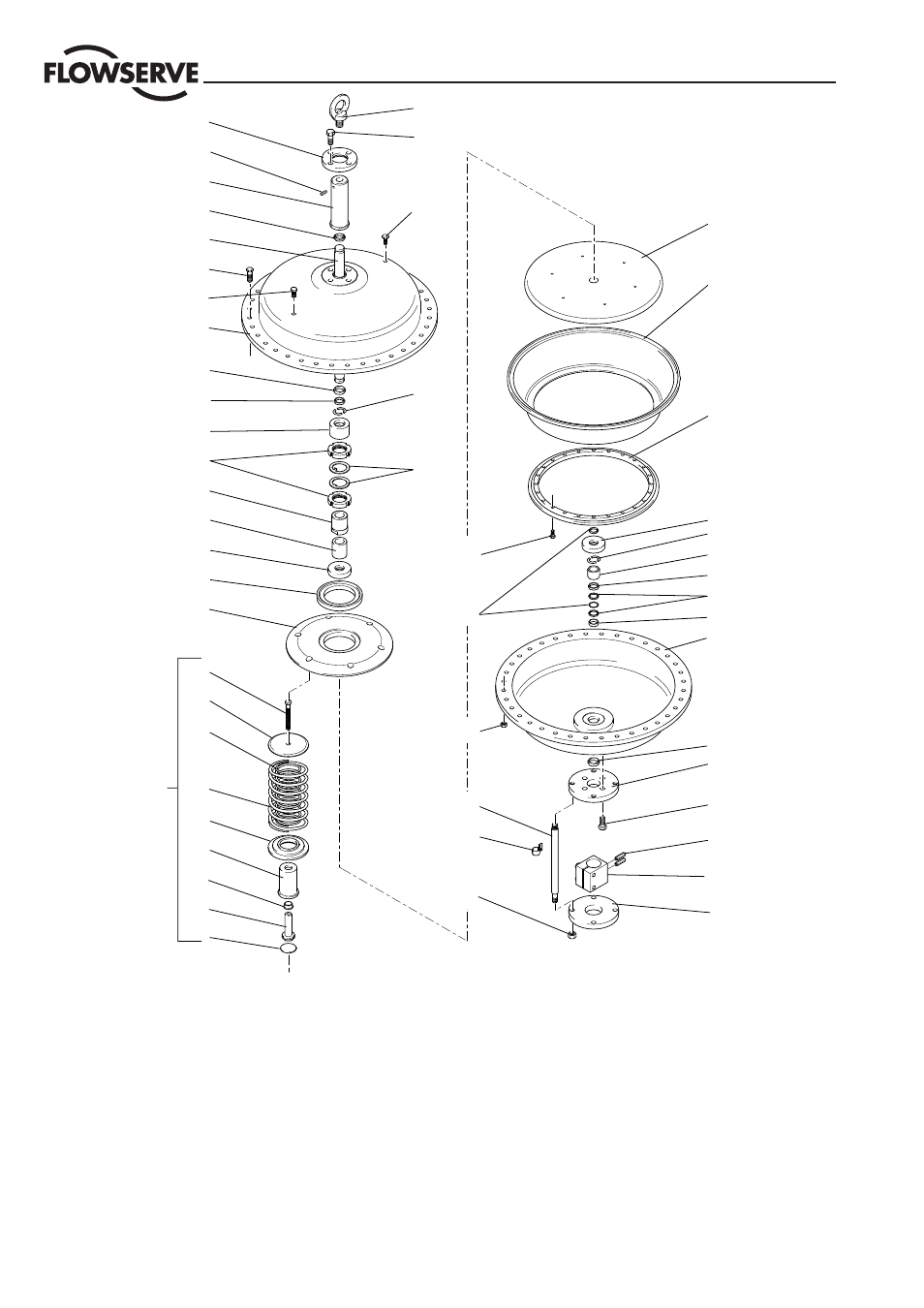

Abb. 1: Serie 3, Auf-Zu Stellantrieb, Feder schließt
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
32
31
30
29
28
27
26
25
24
9
7
38
36
35
34
4
47
33
45
44
43
11
42
41
40
39
46
13
40
22
21
20
19
18
17
23
37
5
1
Membranteller
2
Membrane
3
Membranring
4
Scheibe
5
Geteilter Ring
6
Hülse
7
Ring
8
Stützring
9
Buchse
10
Membrangehäuse
11
Abstreifer
12
Jochplatte, oben
13
Schraube, M20 x 45
14
Schraube, NAMUR
15
Kupplung, Kpl. M24
16
Jochplatte, unten, Ø 75
17
Mutter, M20
18
Hubskala, kpl.
19
Jochstange, 410 mm lang
20
Mutter, M16
21
O-Ring
22
Schraube, M12 x 30
23-32 Federsatz
24
Federteller-Scheibe
25
Spannhülse
26
DU-Bundbuchse
27
Spannhülse
28
Federteller, unten
29
Feder, außen
30
Feder, innen
31
Federteller, oben
32
Schraube, M16 x 140
33
Federteller
34
Spannhülse
35
Einstellschraube
36
Nutmutter, M68 x 1,5
37
Sicherungsblech
38
Spannhülse
39
Federgehäuse
40
Entlüfter
41
Schraube, M16 x 70
42
Federstange
43
Kappe
44
Kerbstift
45
Losflange
46
Ringschraube
47
Vorspannscheibe
