7

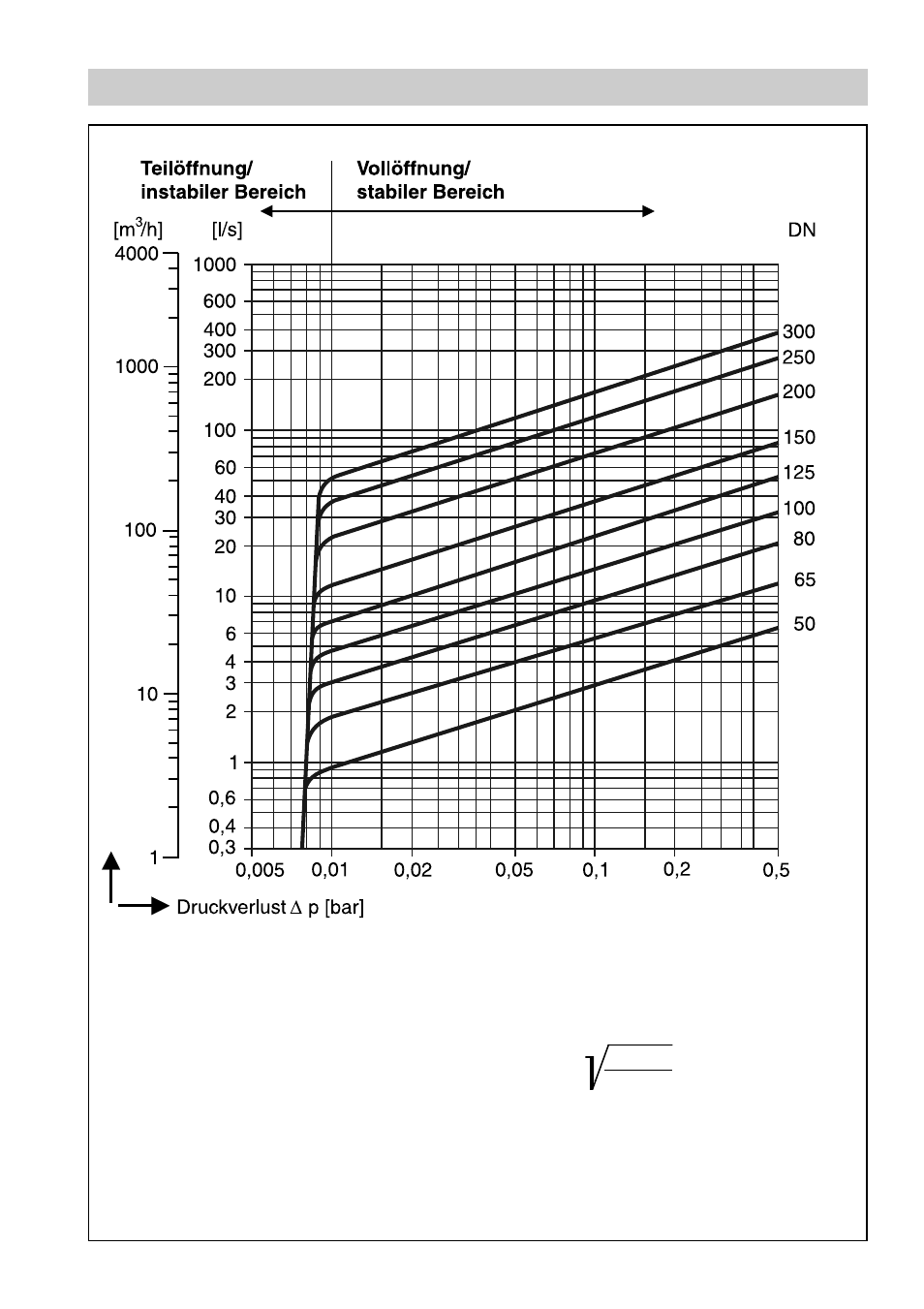

Durchflußdiagramm CB 2...
Fig. 4
V˙
w
= V˙ ·
V˙
w
= äquivalenter Wasservolumenstrom
in [l/s] oder [m³/h]
ρ
= Dichte des Mediums
(Betriebszustand) in [kg/m³]
V˙ = Volumenstrom des Mediums
(Betriebszustand) in [l/s] oder [m³/h]
ρ
1000
Werte für Wasser bei 20 °C. Zum Ablesen
der Druckverluste bei anderen Medien
muß der äquivalente Wasservolumen-
strom berechnet werden.
Diagrammwerte basieren auf Messun-
gen an Klappen in waagerechter Leitung.
Bei senkrechtem Einbau ergeben sich
nur im Bereich der Teilöffnung unbedeu-
tende Abweichungen.
V
olumenstrom
V˙
w
