Typenschild/Kennzeichnung
Druck- und Temperaturgrenzen siehe Kennzeichnung auf dem Gehäuse bzw. siehe Angaben auf
dem Typenschild. Weitere Informationen siehe GESTRA Druckschriften, wie Datenblätter und Techni-
sche Informationen.
Nach EN 9 sind auf dem Typenschild oder dem Gehäuse Typ und Ausführung gekennzeichnet:
n
Herstellerzeichen
n
Typenbezeichnung
n
Druckklasse PN oder Class
n
Werkstoffnummer
n
Maximale Temperatur
n
Maximaler Druck
n
Durchflussrichtung
n
Stempel auf dem Gehäuse/Typenschild, z.B. zeigt Herstellquartal und -jahr
(Beispiel: 3. Quartal 005).
n
Typenbezeichnung
UNA 38 h: horizontale Ausführung
UNA 38 v: vertikale Ausführung
UNA 39: Eck-Ausführung
n
SIMPLEX bzw. DUPLEX:
Art der Regelgarnitur (siehe
Systembeschreibung)
n
∆PMX (∆p max):
zulässiger Differenzdruck [bar], entspricht dem
bestellten „AO...“ (Abschlussorgan).
3
05

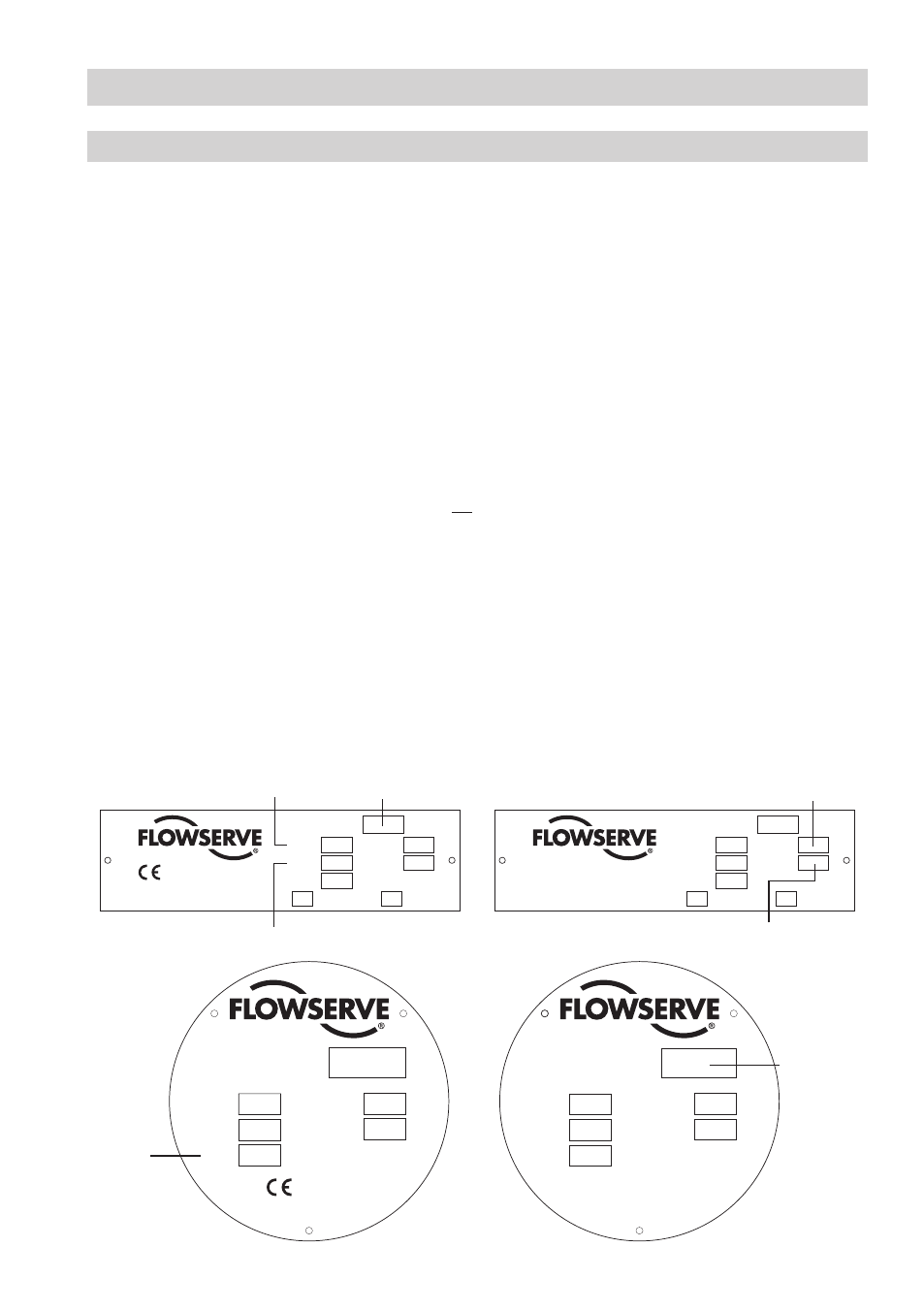

Fig. 1
0525
MADE BY GESTRA
UNA 38
TOP
DN
PN
PMX
°C
PMA
TMA
bar
bar
SIMPLEX
DUPLEX
MADE BY GESTRA
UNA 38
TOP
DN
PN
PMX
°C
PMA
TMA
bar
bar
SIMPLEX
DUPLEX
0525
MADE BY GESTRA
UNA 39
DN
PN
PMX
°C
PMA
TMA
bar
bar
MADE BY GESTRA
UNA 39
DN
PN
PMX
°C
PMA
TMA
bar
bar
Nennweite
Nenndruck
maximal
zulässige
Temperatur
Reglerausführung / Variante
maximal zulässiger Druck
Regler-
ausführung
maximal
zulässiger
Differenzdruck
