6

Funktion der Tasten

Taste : Werte verändern -, blättern

Taste 3: Werte verändern +, blättern

Taste  (E): kurzer Druck: Menü aufrufen/ausführen // weiter / Werte speichern

Taste  (E): langer Druck: im Menü zurück, Eingaben abbrechen

Taste +3: langer Druck: Werte zurücksetzen/löschen (z.B. Alarmliste + Wartungsintervall)
Bedeutung der LED 1 – 3

LED :

Dampfdurchschlag

LED :

Kondensatstau

LED 3:

Messelektroden NRG 6-7, NRG 6-8 defekt (Kabelbruch, Kurzschluss).

Die Messelektroden NRG 6-9 werden nicht überwacht.

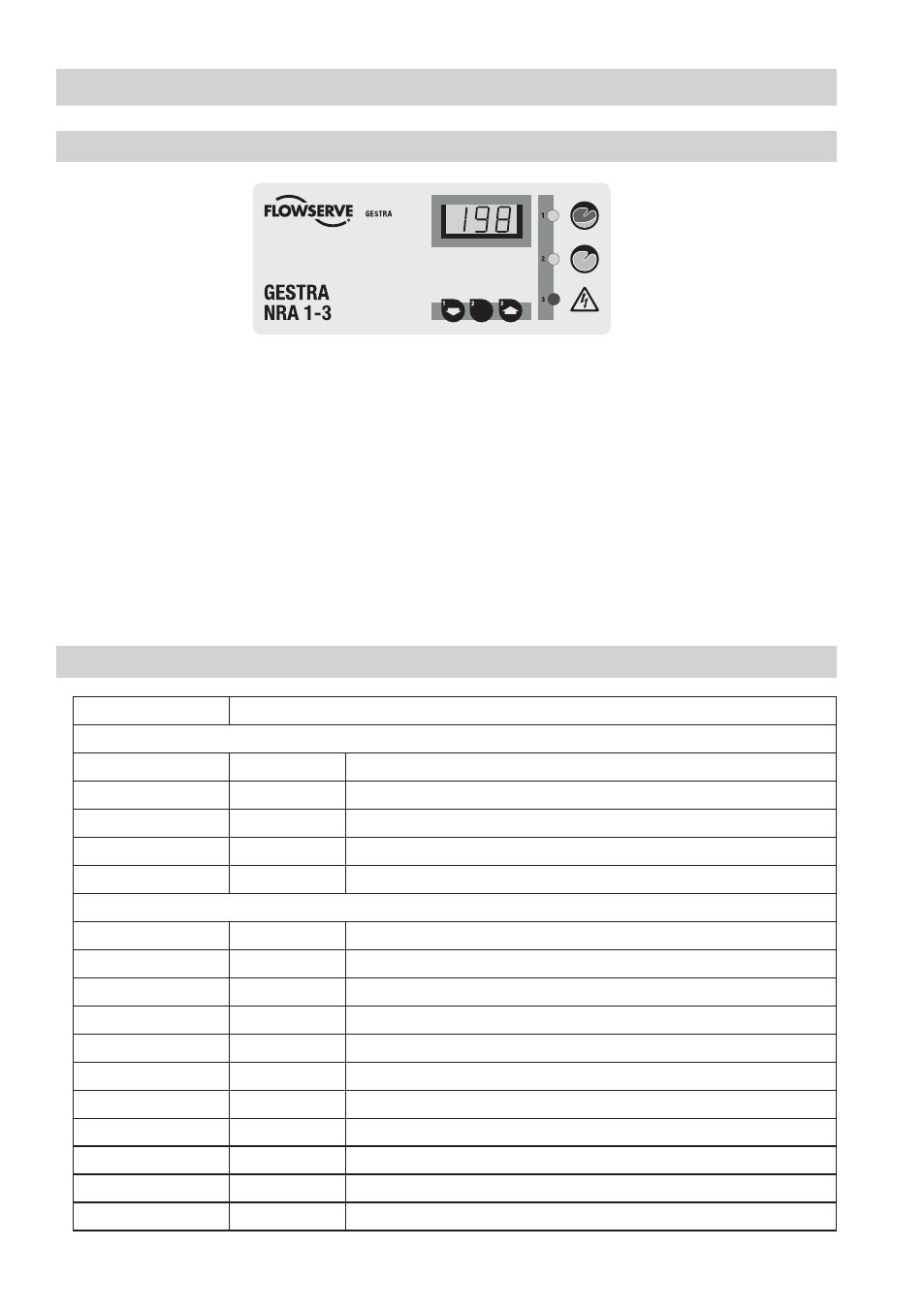

Betrieb, Alarm und Test

Bedeutung der Tasten und Anzeigen

E

Fig. 6

Bedeutung der Codes auf der 7-Segment Anzeige

Code

Bedeutung

Können auf der 7-Segment Anzeige ohne weiteren Tastendruck erscheinen:
SYS

System

SYS wechselt mit Anlagentemperatur in °C

E.0

Error

Falsche Konfiguration am Kodierschalter eingestellt

E.0

Error

Im Modus  und 7i st die Einstellung Kondensatstau nicht abgeschlossen

E.03

Error

Wartungsintervall (6 Monate) abgelaufen

C.0 – C.6

Kanal  - 6

Anzeige Messkanal

Erscheinen nach Druck der E- Taste:
HIS

History

Alarmliste mit alten Alarmen

InT

Intervall

Wartungsintervall verbleibende Zeit

CAL

Calibration

Kanalkalibrierung im Modus

dtC (Modus , 7)

Delta TC

zugelassene Abweichung von der Kondensattemperatur am Ableiter

dtS (Modus , 6)

Delta TS

zugelassene Abweichung von der Anlagentemperatur

dCS (Modus ,  + 4) Delay

Ansprechverzögerung Dampfdurchschlag

tSt

Test

LEDs und alle Segmente leuchten

ALL

Alle Kanäle

Kanalauswahl beim Kalibrieren / Einstellen

C.0 – C.6

Kanal  - 6

Anzeige Messkanal

don

done

Eingabebestätigung bei Parametern

clr

clear

Löschbestätigung (Intervall, Alarmliste)
