10
BK 46
Einbau
Der BK 46 kann in beliebiger Lage montiert werden!
Bei waagerechter Einbaulage BK 46 mit obenliegender Haube montieren!
Ausführung mit Flansch
1. Einbaulage beachten.
2. Durchflußrichtung beachten. Der Durchflußrichtungspfeil befindet sich auf dem
Ableitergehäuse!
3. Servicemaß berücksichtigen. Wenn der Ableiter fest eingebaut ist, wird zur
Demontage der Haube ein Freimaß von mindestens 70 mm benötigt!
4. Kunststoff-Verschlußstopfen entfernen. Die Kunststoff-Verschlußstopfen dienen
nur als Transportsicherung!
5. Dichtflächen an beiden Flanschen reinigen.
6. Ableiter einbauen.
Ausführung mit Gewindemuffe
1. Einbaulage beachten.
2. Durchflußrichtung beachten. Der Durchflußrichtungspfeil befindet sich auf dem
Ableitergehäuse!
3. Servicemaß berücksichtigen. Wenn der Ableiter fest eingebaut ist, wird zur
Demontage der Haube ein Freimaß von mindestens 70 mm benötigt!
4. Kunststoff-Verschlußstopfen entfernen. Die Kunststoff-Verschlußstopfen dienen
nur als Transportsicherung!
5. Innengewinde reinigen.
6. Ableiter einbauen.

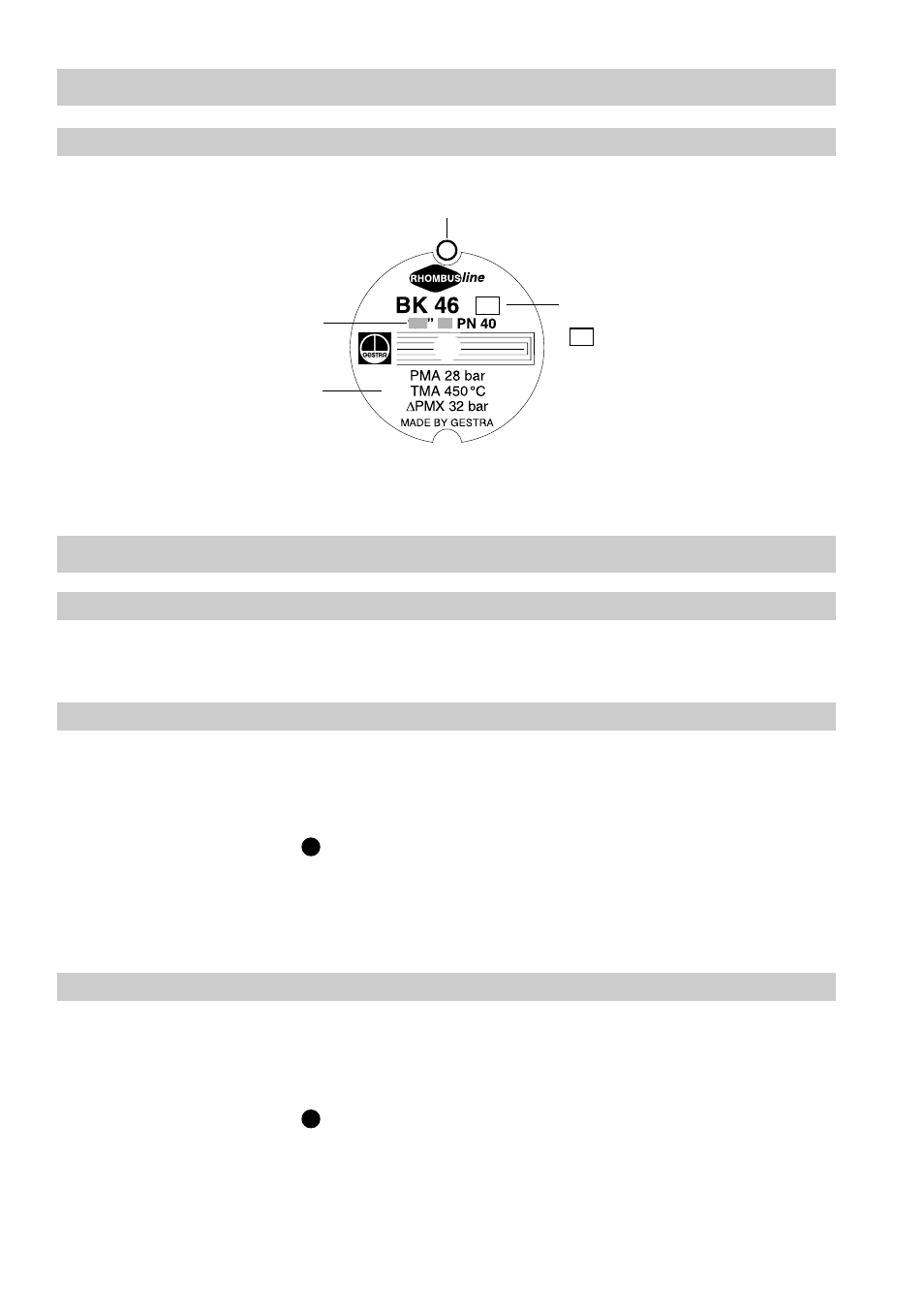

Typenschild / Kennzeichnung
Thermovit-Regler
Normalausführung
Meßpunkt für
Ultraschall-Funktionsprüfung
Fig. 4
Erläuterungen
Fortsetzung
Nennweite
Die weiteren Pflichtangaben nach EN 19 befinden sich auf dem Ableitergehäuse!
Kennzeichnung nach
EN ISO 26552
C
C
