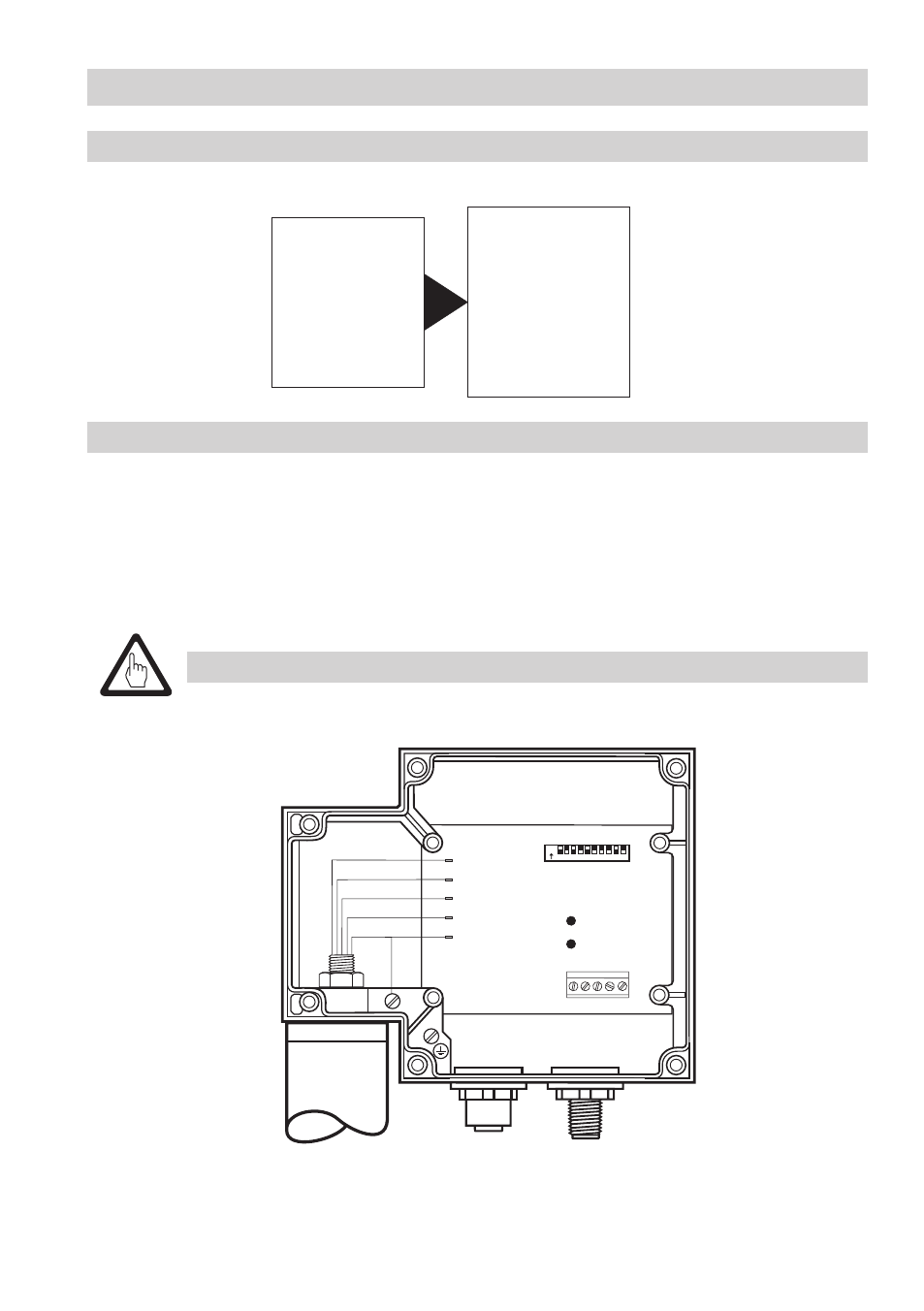

Grundeinstellung
Fortsetzung
1
2
3
4
5
1
0
9
8
7
6
5
4
3
2
NO
Fig. 12
Achtung
■
Im CAN-Bus-Netz dürfen
keine Node-IDs doppelt vergeben werden!
Node-ID festlegen / ändern
Wenn mehrere gleichartige Systeme im CAN-Bus-Netz kommunizieren sollen, muss für jedes System
(z. B. Regler) eine Node-ID zugewiesen werden.
. Schrauben
E
lösen und herausschrauben, Gehäusedeckel
G
abnehmen.
2. Schalterpositionen des DIP-Schalters
H
nach Bedarf verstellen.
Bitte beachten Sie das Einstellungsschema auf Seite 20.
3. Gehäusedeckel
G
aufsetzen und mit Schrauben
E
montieren.
H
Werkseinstellung der Node-IDs
NRS 1-40 ID: 001
NRS 1-40.1 ID: 001
NRS 1-41 ID: 006
NRS 1-42 ID: 020
NRS 2-40 ID: 039
NRR 2-40 ID: 040
LRR 1-40 ID: 050
NRG 16-40 ID: 002
NRG 16-40 ID: 003
NRG 16-41.1 ID: 004
TRV 5-40
ID: 005
NRG 16-41 ID: 007
NRG 16-42 ID: 021
NRG 26-40 ID: 041
LRG 16-40 ID: 051
Steuergerät
Niveauelektrode
