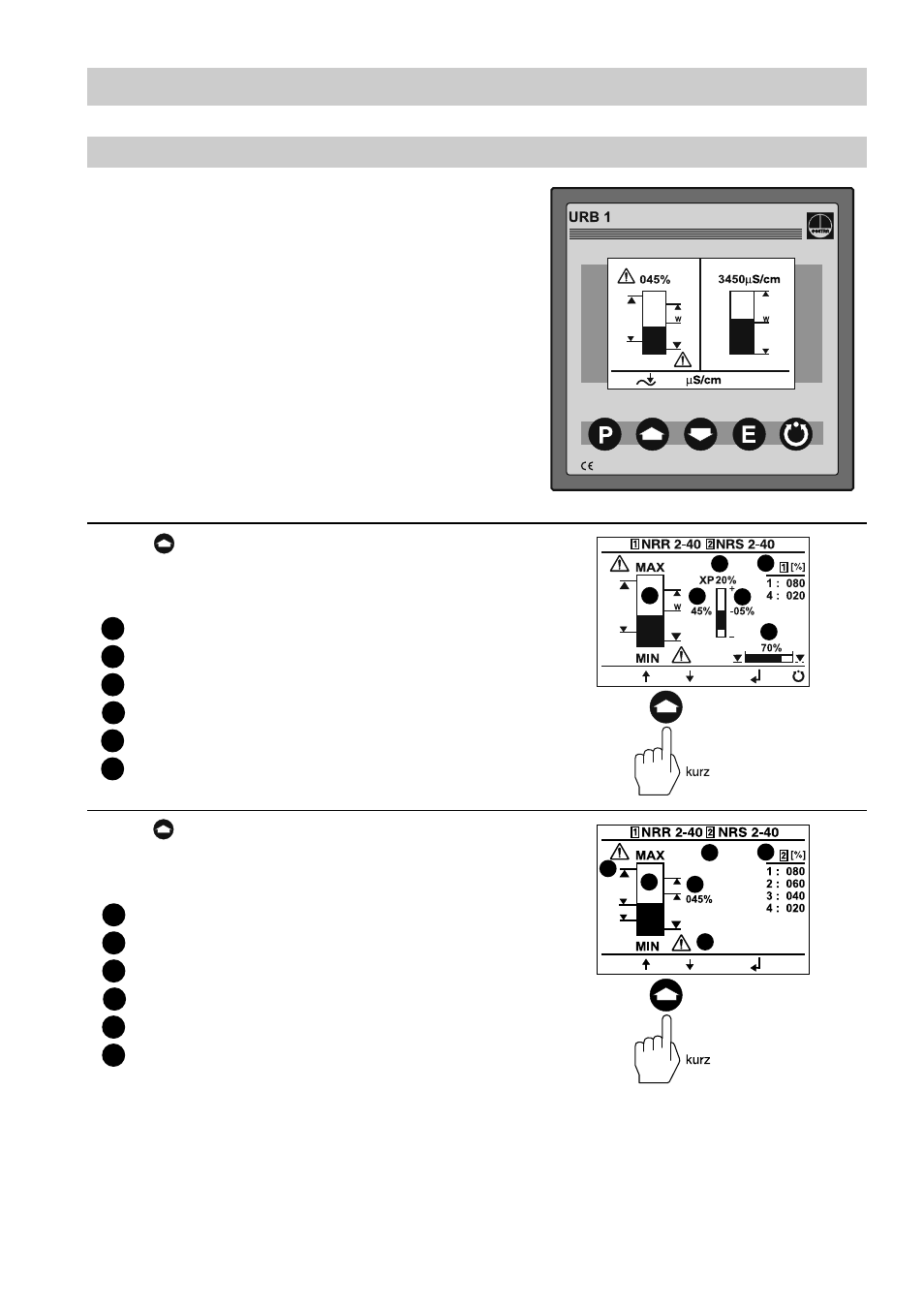

Taste kurz drücken.
Der Bildschirm für den Niveauschalter
NRS 2-40 wird angezeigt.
Istwert-Grafik Füllstand
Istwert Füllstand
Markierung Steuergerät 2
Schaltpunkte für Steuergerät 2
Signal NW-Alarm (blinkt bei Alarm)
Signal HW-Alarm (blinkt bei Alarm)
NW = Niedrigwasser (Begrenzer NRS 1-40)
HW = Hochwasser (Begrenzer NRS 1-41)
Grundeinstellung
Fortsetzung
Visualisierung / Parametrierung der Bus-Geräte
Taste kurz drücken.
Der Bildschirm für den Niveauregler
NRR 2-40 wird angezeigt.
Istwert-Grafik Füllstand
Istwert Füllstand
Abweichung Sollwert
Proportionalbereich Xp
Schaltpunkte NRR 2-40
Ventilstellung
Der kombinierte Startbildschirm zeigt, welche
GESTRA-Bus-Geräte visualisiert werden:
■
HW-Begrenzer NRS 1-41
■
NW-Begrenzer NRS 1-40
■
Niveauschalter NRS 2-40
■
Niveauregler NRR 2-40
■
Leitfähigkeitsregler LRR 1-40
