ProSim™ 2/3
Bedienungshandbuch
18
2
1
4
3
Pin 1
Pin 3
PIN
1
2
4
3
BT-Anschluss (Bluttemperatur)
IT-Thermistor-Anschluss
(Injektattemperatur)
Potentiometer, 10 Umdrehungen
(Injektattemperatur)
CI-3-Modul/-Kabel
Röhrchen
zusammendrücken
Thermistorende
des Kabels
Aufbau des
Universalsteckers
Blickrichtung von
oben auf den CI-3
FUNKTION
INJEKTAT-THERMISTOR-ANSCHLUSS A
IT-Thermistor-Anschluss (Injektattemperatur)
INJEKTAT-THERMISTOR-ANSCHLUSS B
UNBELEGT
Adern an Pin 1
und Pin 3 anlöten
UNBELEGT
hja010.eps

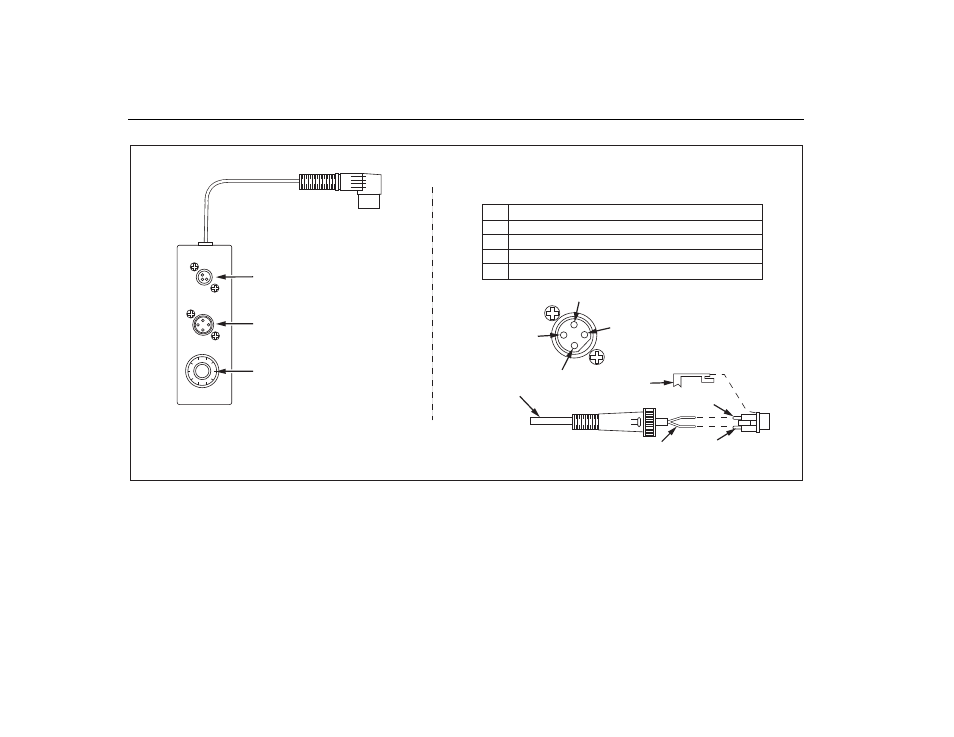

Abbildung 11. CI-3-Adapter für Herzzeitvolumen-Injektat
Benutzen Sie bei Herzzeitvolumen-Simulationen den
mitgelieferten CI-3-Adapter, um das Produkt mit dem
getesteten Gerät zu verbinden. (Siehe Abbildung 12.)
Benutzen Sie bei Bedarf den Universalstecker.
So nehmen Sie eine Herzzeitvolumen-Prüfung vor:
1. Schließen Sie den Patientenmonitor an den
Herzzeitvolumen-Adapter an.
