Die Erweiterung »UserCenter CAT8«
2 · G&D UserCenter CAT8
Die Erweiterung »UserCenter CAT8«
Die Anzahl der anschließbaren Arbeitsplätze an die G&D Matrixswitches ist durch
die Anzahl der physikalisch verfügbaren Arbeitsplatz-Ports begrenzt:
Durch den Einsatz der Erweiterung UserCenter CAT8 können vier Target-Module
an acht verschiedene G&D Matrixswitches angeschlossen werden.
Hierdurch wird erreicht, dass an allen Arbeitsplätzen der acht Matrixswitches eine
Aufschaltung auf die vier Target-Module möglich ist.
Lieferumfang
1 × UserCenter CAT8
1 × Stromversorgungskabel (PowerCable-2 Standard)
1 × Installationsanleitung
1 × 19“ RM-Set-435
Matrixswitch
Anzahl der Arbeitsplätze
CATCenter NEO16
16
CATCenter X8
8
CATCenter X4
4
CATCenter X2
2
Tabelle 1: Anzahl der Arbeitsplatz-Ports einiger G&D Matrixswitches
BEISPIEL: Sie wünschen den Zugriff von 64 Arbeitsplätzen auf vier verschiedene
Target-Module.
Um dies zu erreichen, schließen Sie die vier Target-Module an die Erweiterung
UserCenter CAT8 an und verbinden anschließend die Erweiterung mit acht ver-
schiedenen Matrix-Switches CATCenter X8.
Durch diese Anschlußmethode sind die vier Target-Module an allen 64 Arbeits-
plätzen (8 pro CATCenter X8) erreichbar.

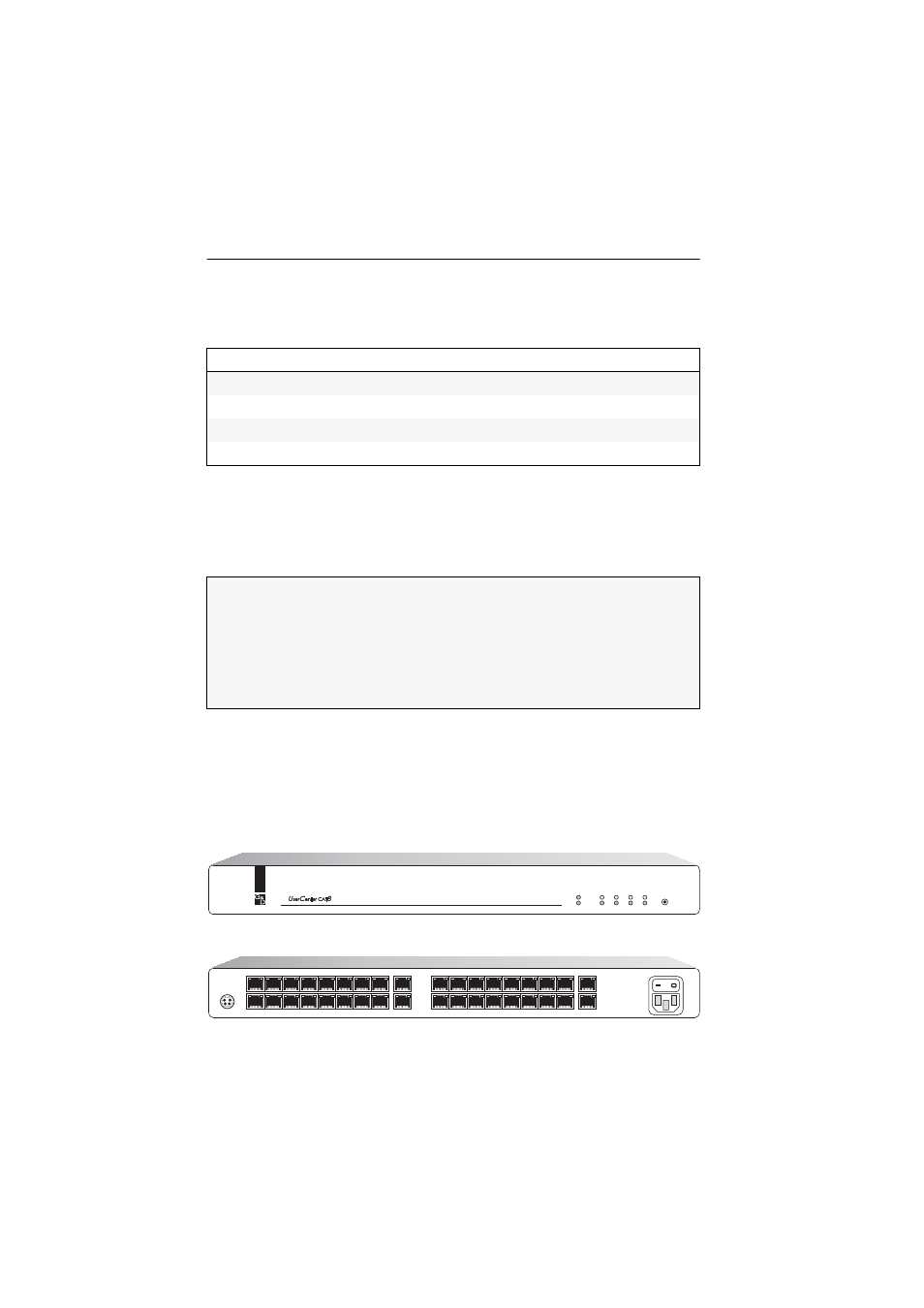

Abbildung 1: Frontansicht der Erweiterung
UserCenter CAT8
Abbildung 2: Rückansicht der Erweiterung
UserCenter CAT8
Red.
Main
Active
Status
Power
1
2
3
4
Service
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
CPU 3
Cluster
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
CPU 1
Cluster
4.1
4.2
4.3
4.4
4.5
4.6
4.7
4.8
CPU 4
Cluster
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
CPU 2
Cluster
Red. Power
Main Power
