Statusanzeigen
G&D UserCenter CAT8 · 5
Statusanzeigen
Die LEDs an der Frontseite des Gerätes geben Ihnen die Möglichkeit, dessen
Betriebsstatus jederzeit zu kontrollieren:
Die Bedeutungen der verschiedenen LEDs sind in der folgenden Tabelle aufgelistet:

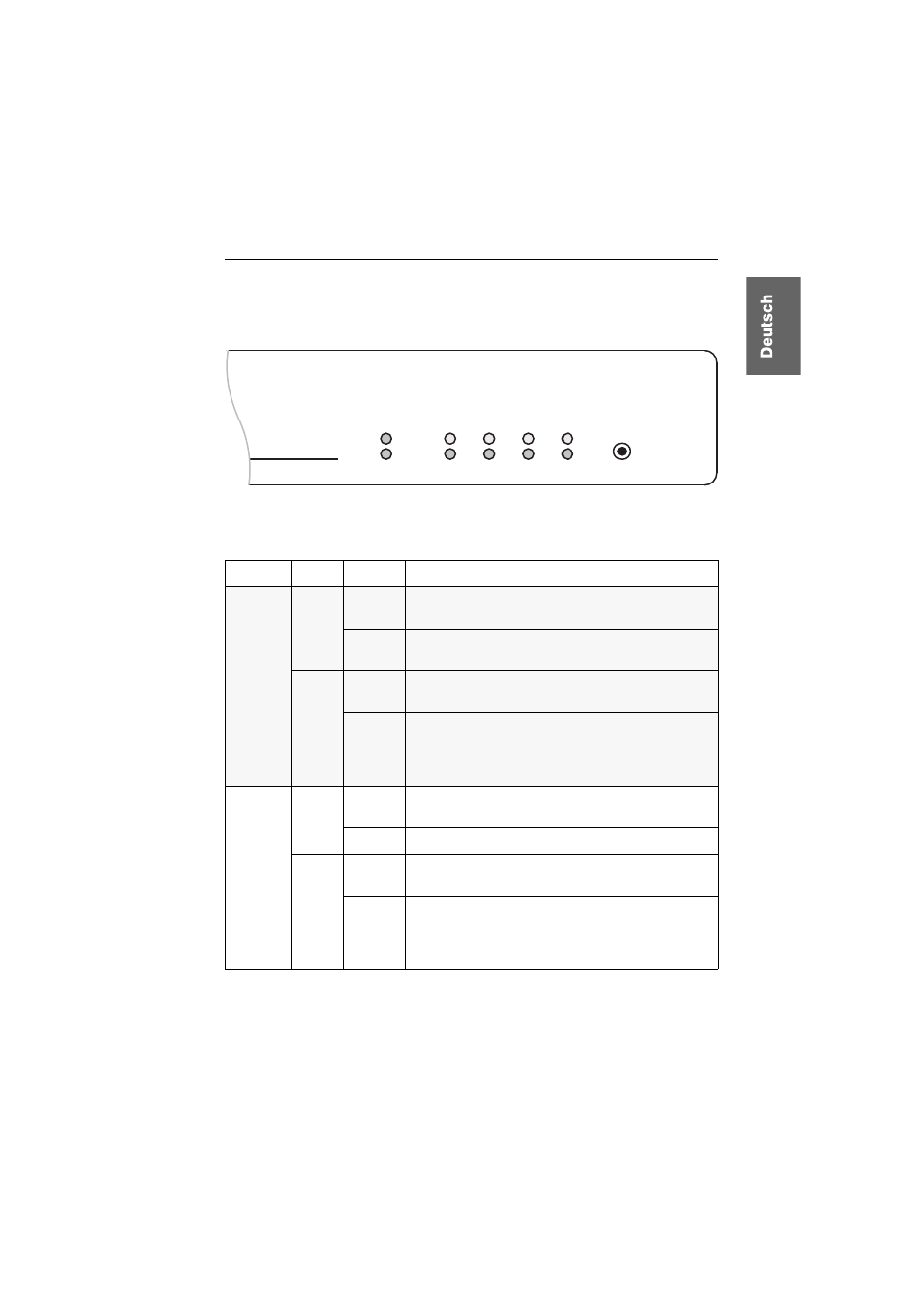

Abbildung 4: Statusanzeigen an der Frontseite der Erweiterung UserCenter CAT8
Bereich LED Status Bedeutung
Power Red. an Das optionale Netzteil Power-Set 12 ist angeschlos-
sen und eine Spannung von 12 Volt verfügbar.
aus Das optionale Netzteil Power-Set 12 ist nicht (kor-
rekt) angeschlossen.
Main an Die Hauptspannungsversorgung liefert die erfor-
derliche Spannung.
aus Der Schalter zur Stromversorgung ist ausgeschaltet
oder die Verbindung des Gerätes mit dem Strom-
netz nicht hergestellt. Prüfen Sie den korrekten
Anschluss des Kaltgerätekabels.
1 Active leuchtet Ein Benutzer einer der angeschlossenen Matrix-
switches ist auf das Target-Modul aufgeschaltet.
aus Keine aktive Aufschaltung auf das Target-Modul.
Status leuchtet Die Verbindung zwischen dem Target-Modul und
dem Matrixswitch wurde erfolgreich hergestellt.
blinkt Es konnte keine Verbindung zwischen dem Target-
Modul und dem G&D Matrixswitch hergestellt
werden. Prüfen Sie den korrekten Anschluss des
Target-Moduls und des G&D Matrixswitches.
Tabelle 2: Bedeutung der verschiedenen LEDs
Red.
Main
Active
Status
Power 1 2 3 4 Service
