Montage Abschluss
7/16/08 MKIV Typ 0 21

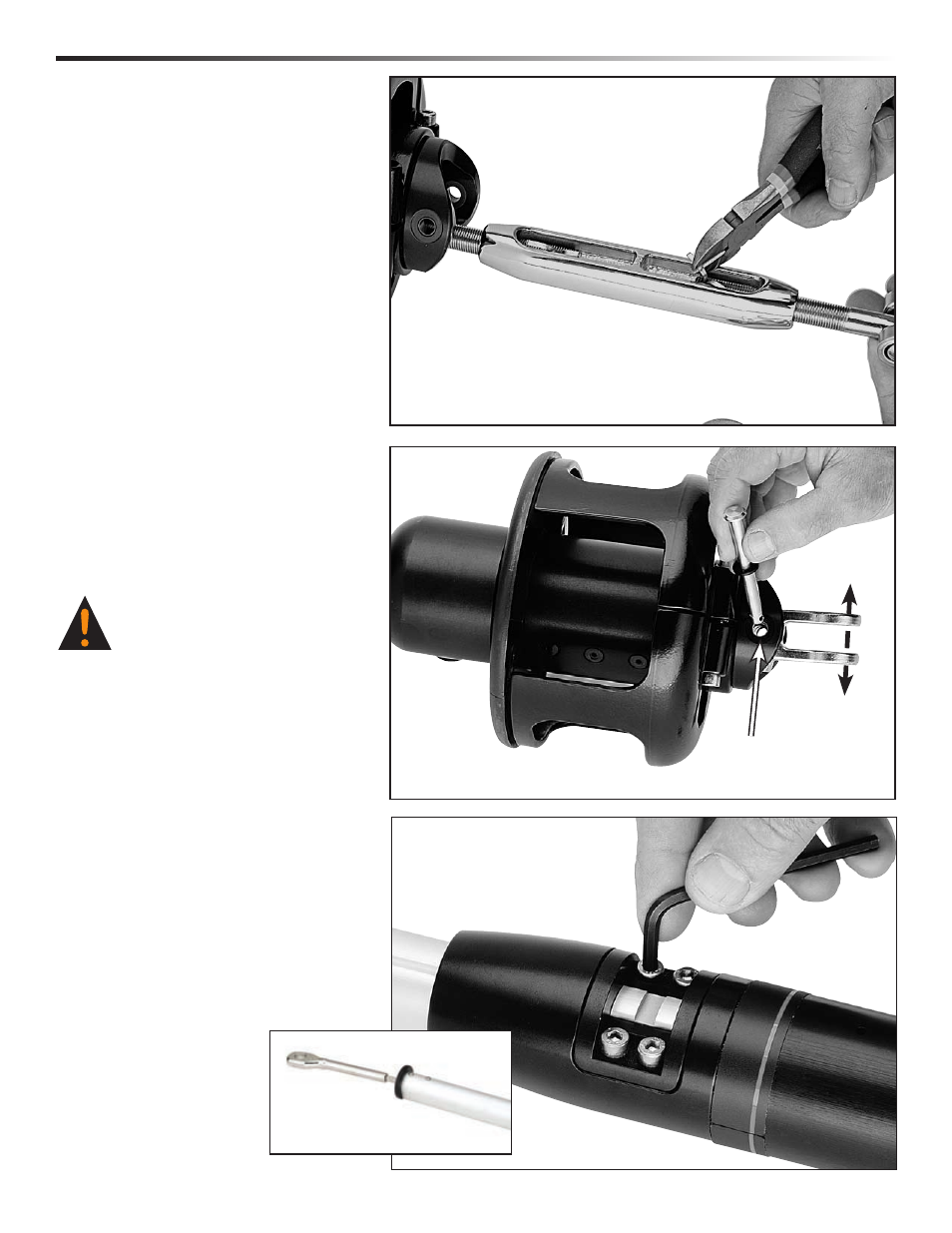

Profil-Höhe oben am Stag prüfen, dann das
Profil in der Mitnehmer-Hülse einstellen
und mit Inbus-Schlüssel fixieren.
Siehe Tip auf der nächsten Seite.
Ist die Stag-Länge eingestellt, die Splinte
spreizen um das Spannschloss zu sichern.
ACHTUNG: Querbolzen muss 90
Grad zum unteren Toggel-Bolzen
stehen, der die Verbindung zum
Bugbeschlag herstellt. Wenn
die Stifte parallel stehen wird
der Toggel ermüden und kann
plötzlich versagen und damit zu
einem Unfall, Schaden am Boot,
Verletzung oder Tod führen.
Weitere Sicherheits-Hinweise
finden Sie hier: www.harken.com
Trommel-Gruppe über Spannschloss
absenken und mittels langem Querbolzen
mit Toggel verbinden.
Die mitgelieferten Kunststoff Scheiben
einsetzen.
Toggel-Bolzen
Querbolzen muss
90 Grad zum unteren
Toggel-Bolzen
