Vor-montage teile – Harken 7410.10 MKIV Jib Reefing & Furling Benutzerhandbuch
Seite 4

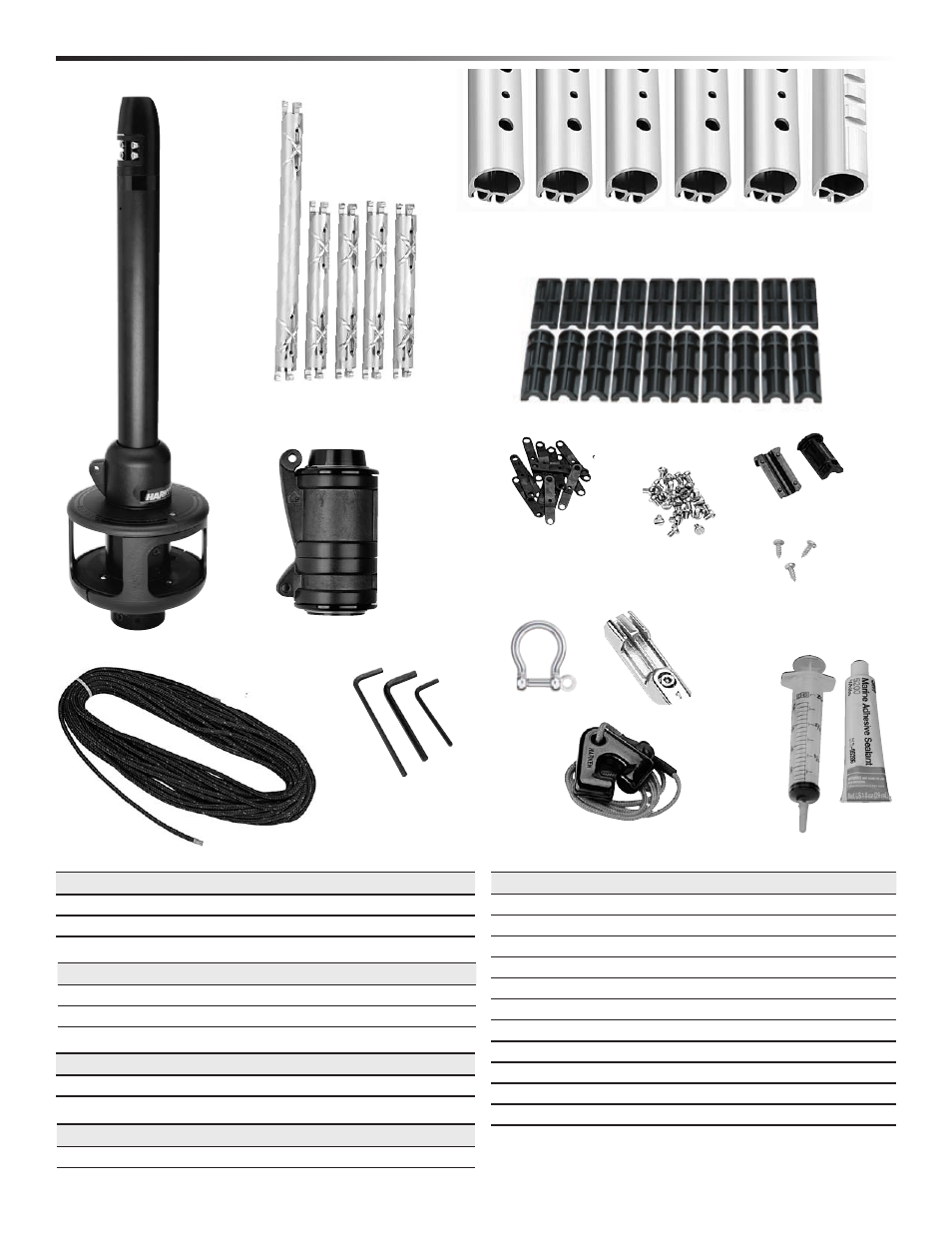

Trommel
Vor-Montage
Teile
Leine
Bügel-Schäkel
Trimm Kappen
Kunststoff
Verbinder
Keile
Profil Schrauben
Einfädler
Vorfädler
Fall-Wirbel
4
MKIV Typ 0
6/06/08
5200
Kleber
Injektor
2' (610mm)
unteres Profil
7' (2.13m)
Profile
Unterer
Verbinder
Trommel Gruppe
Verbinder Buchsen
Best Nr.
Anzahl
Beschreibung
HFG290
1
Trommel-Gruppe mit Profil-Halterung
H-39923
1
Fall-Wirbel
Haupt Komponenten
Best Nr.
Anzahl
Beschreibung
7410.30
5
7' (2.13m) Profile
7410.33
1
2' (610mm) unteres Profil
Profile (Standard Einheit)
Best Nr.
Anzahl
Beschreibung
7410.31
4
6.5" (165mm) Verbinder
7410.32
1
10" (254mm) unterer Verbinder
HFG294
1
Verbinder Buchsen Satz (10-H-42067/10-H-42068)
HFG298
1
Kunststoff Verbinder Keil Satz (12-H-39625)
HFG341
1
Profil Schrauben Satz (26-HFS1105)
HFG679
1
Trimm Kappen Satz (H-37335/H-37336)
HFG629
1
Trimm Kappe Schrauben Satz (3-HFS1126)
947
1
Vorfädler
H-39713
1
Einfädler mit Schraube und Lasche
2110
3
6mm Bügel-Schäkel
HFG725
1
Injektor, 1 oz. 5200 Kleber (HFG722)
Best Nr.
Anzahl
Beschreibung
HFG594
55' (16.7m) 7mm Polyester einfach geflochten
Leine (Standard Einheit)
Anzahl
Beschreibung
1 Each
2.5, 3, 5mm Inbus Schlüssel
Werkzeug
Weitere Komponenten
2.5, 3, 5mm
Inbus Schlüssel
Trim Cap Screws
