INBETRIEBNAHME
powermax1650
Betriebsanleitung 3-11

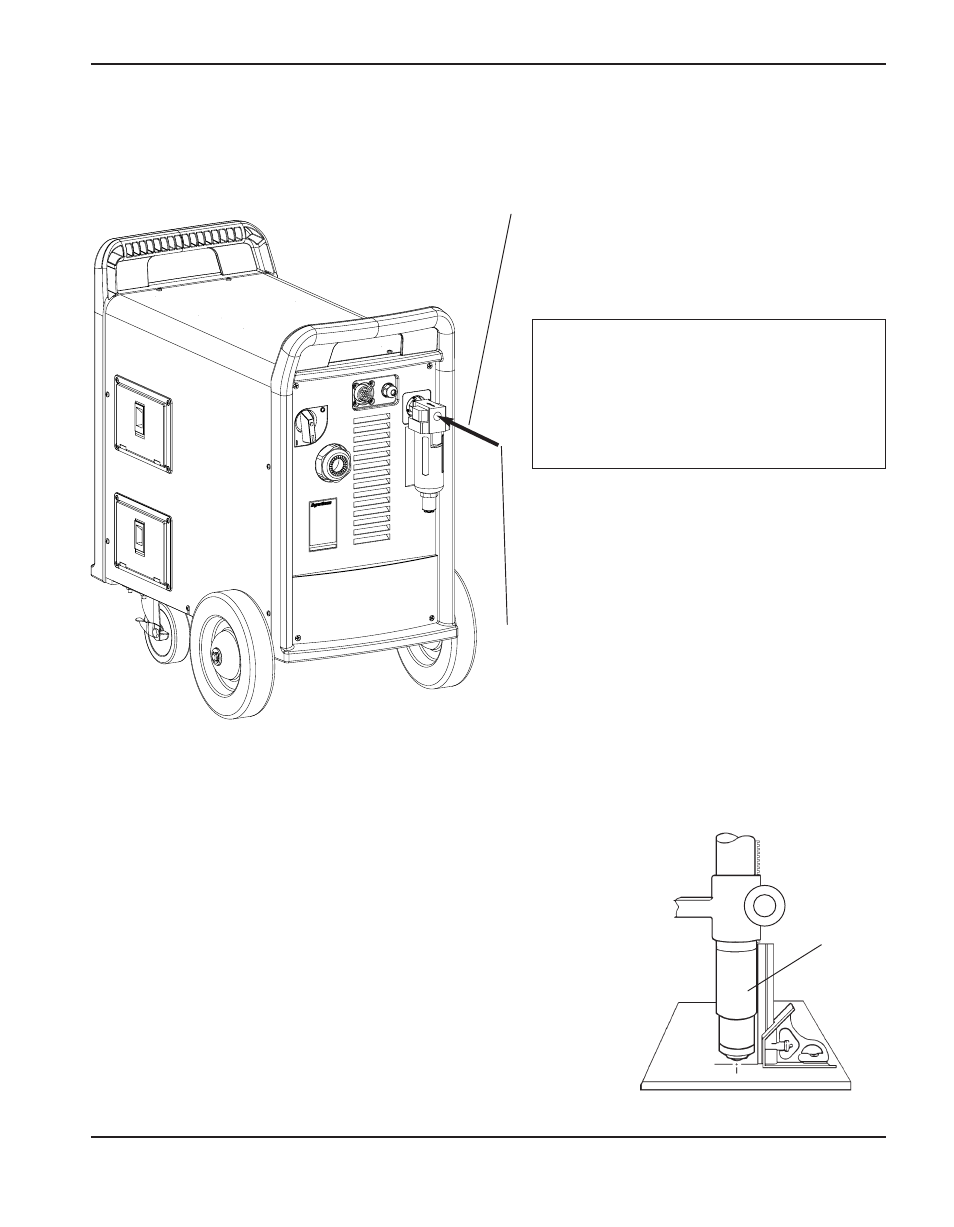

Ausrichten des Brenners T100M
Den Maschinenbrenner für einen vertikalen Schnitt senkrecht zum
Werkstück befestigen. Den Brenner mit einem Winkel auf 0° und
90° ausrichten.
Anschluss der Gaszufuhr
Luftschlauch wie folgt anschließen:
Brenner
0°
90°
1. Luftanschlussstück
• Beim Standardmodell: 1/4 NPT-
Gasanschluss am Luftfiltereinlass
anbringen. Das CE-Modell verfügt über
einen G1/4-Adapter im CE-Bausatz.
An den Gewinden ist flüssiges
Rohrdichtungsmittel zu verwenden.
VORSICHT: Beim Installieren von Nippel
oder Zwischenstücken niemals
Teflonband verwenden. Es können
Stückchen des Bandes herausbrechen
und in die Luftleitung gelangen und dort
Druckregler, Druckschalter und Ventil
beschädigen.
• Der Nippel/Adapter ist im Verschleißteil-
kasten, der sich auf der Seite des
Stromquellengehäuses befindet. (US
Standard)
• Für andere Länder einen passenden
Nippel mit 1/4 NPT Gewinde (Powermax
Lufteingang) verwenden.
2. Luftschlauch
(US Standard)
• Es ist ein Inertgasschlauch mit einem
Innendurchmesser von 9,5 mm. Dieser ist
an den in Schritt 1 installierten Nippel
anzuschließen.
Luftdruck entsprechend dem Verfahren in
Abschnitt 4 einstellen.
