INBETRIEBNAHME
powermax1650
Betriebsanleitung
3-15
Übertragung (XFER) (Beginn der Maschinenbewegung) abändern von
Trockenkontaktschluss auf Spannungssignal
24 VDC (Gehäuseabschirmungsbasis) bei maximal 100 mA sind verfügbar an J19 auf der Strom-
Baukarte, um ein isoliertes/erdfreies Bauelement, wie zum Beispiel eine 24 VDC Relais-Spule (240 Ohm
oder höher) oder ein industrietypisches Eingabe-Isolationsmodul (das über einen eingebauten
Optokoppler verfügt), anzusteuern. Nachfolgend werden typische Verbindungen für eine oberseitige
Ansteuerungsanordnung gezeigt.

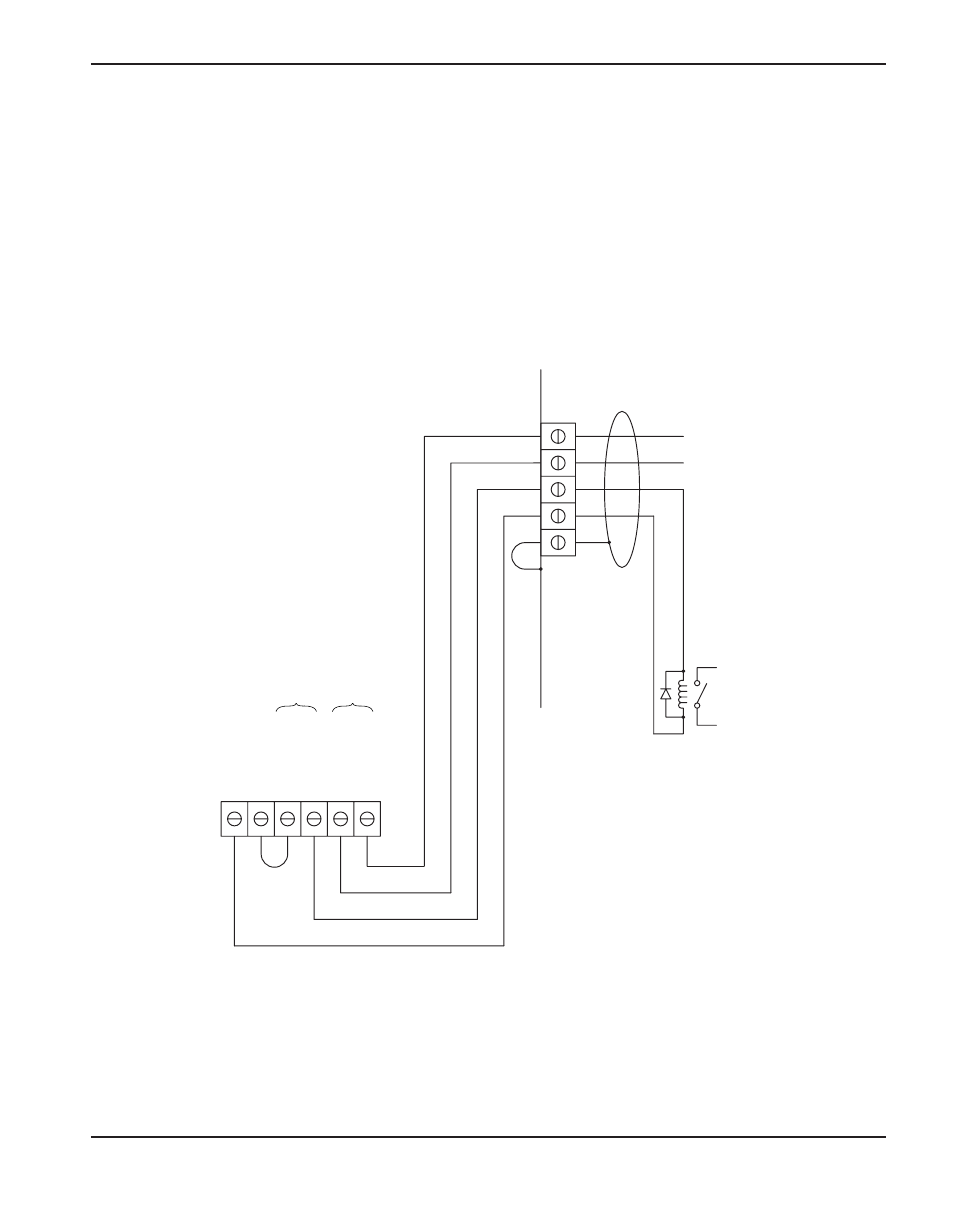

Ansteuerung einer Relais-Spule
Anmerkungen:
1) Eine 24 VDC-Relaisspule
>240 Ohm ist vom Kunden
beizustellen.
2) 1 A, 100 V Entstördiode durch
die Spule verwenden, z. B.
IN4002, IN4003 oder IN4004.
Schwarzen Draht an „SCHUTZLEITER“
bringen und Drahtbrücke wie gezeigt
hinzufügen.
GND
24VDC
BLK
YEL
RED
WHT
J19
XFER
START
SIGNAL
BLK
SHIELD
START
4
3
14
12
13
START
SIGNAL
SCHILD
SCHUTZLEITER
24VCC
SCHW
ARZ
GELB
ROT
WEISS
SCHW
ARZ
J19
XFER
START
