BEDIENUNG
0
4-2
powermax1650
Betriebsanleitung

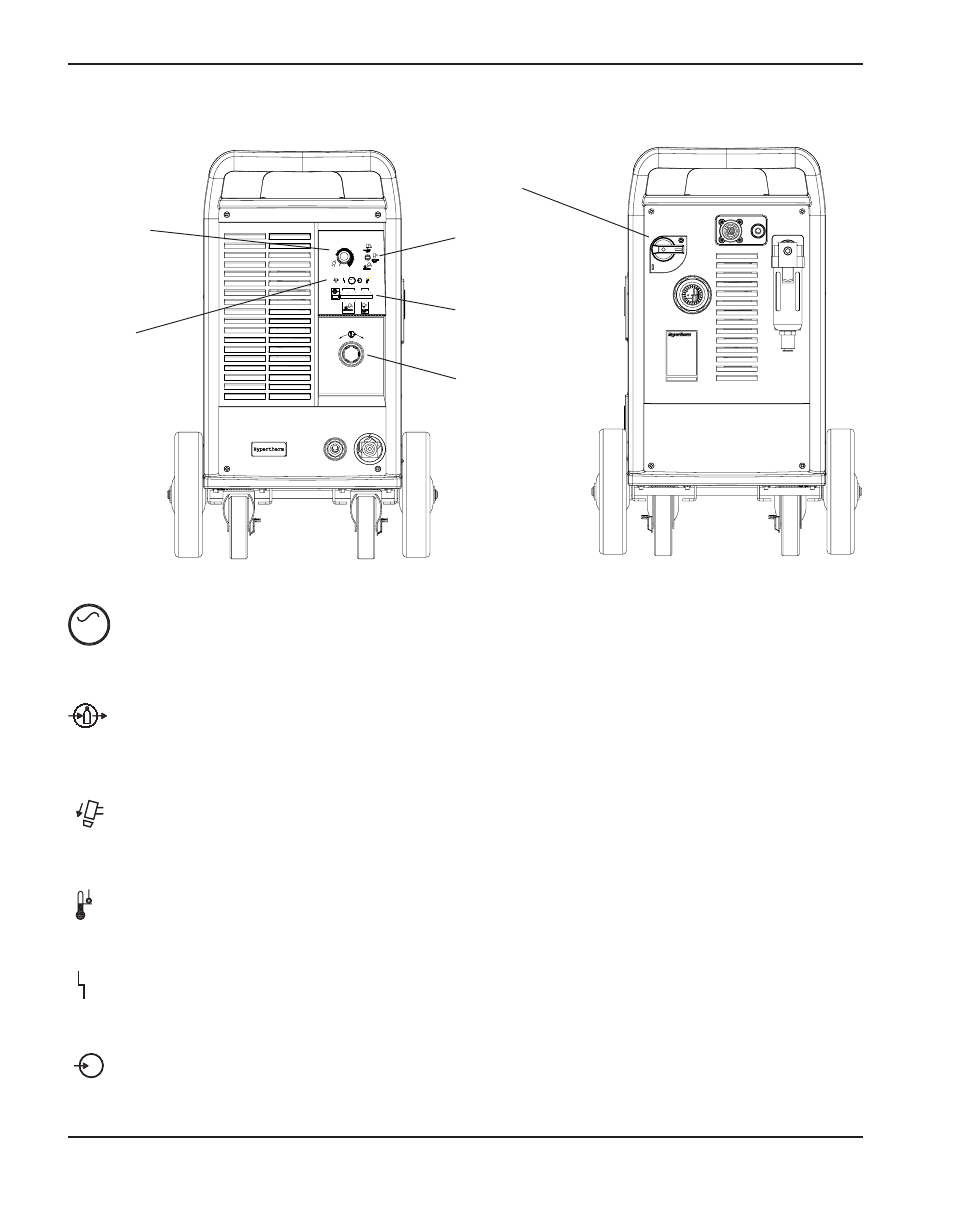

Regler und Anzeigeleuchten
_ +
4.0 5.0
50 60
AC
70 80
V
BAR 6.0
PSI
AMPS
30
40
100
80
60
Stromregulierung
(Ampere) /
Gastestknopf
Betriebsart-Schalter
Anzeige-
LEDs
Manometer
Druckregler
EIN (I)/AUS (0)
Schalter
Grüne LED „Strom EIN“
Wenn sie leuchtet, zeigt dies an, dass die Anlage mit Strom versorgt wird und der
Leistungsschalter EINGESCHALTET (I) ist.
Gasdruck-LED
Gelbe:
Wenn sie blinkt, zeigt dies an, dass der Gasdruck zum Schneiden unter 4,5 Bar bzw.
zum Fugenhobeln unter 2,8 Bar liegt.
Grüne: Wenn sie leuchtet, zeigt dies an, dass ein für den Brennerbetrieb akzeptabler
Gasdruck vorhanden ist.
Gelbe Brennerkappen-LED
Wenn sie leuchtet, zeigt dies an, dass die Brennerkappe lose oder nicht installiert ist.
ANMERKUNG: Der Zustand muss behoben und der Strom zunächst AUSGESCHALTET und
dann wieder EINGESCHALTET werden, um die LED wieder zurückzustellen.
Gelbe Temperatur-LED
Wenn sie leuchtet, zeigt dies an, dass die Stromquellen-Temperatur ihre Betriebstemperatur-
Obergrenze überschritten hat.
Rote Störungs-LED
Wenn diese leuchtet, zeigt dies an, dass eine Störung vorliegt, die den Anlagenbetrieb
verhindert. Außerdem leuchtet eine gelbe LED, um die Fehlerart zu festzustellen.
Gelbe Leitungsschwächen-LED
Wenn sie leuchtet, zeigt dies an, dass die Netzspannung unter 170 VAC oder über 680 VAC
liegt, oder dass eine Phase fehlt.
AC
V
Anzeige-LEDs
