WARTUNG/ERSATZTEILE
5-4
powermax1650
Betriebsanleitung

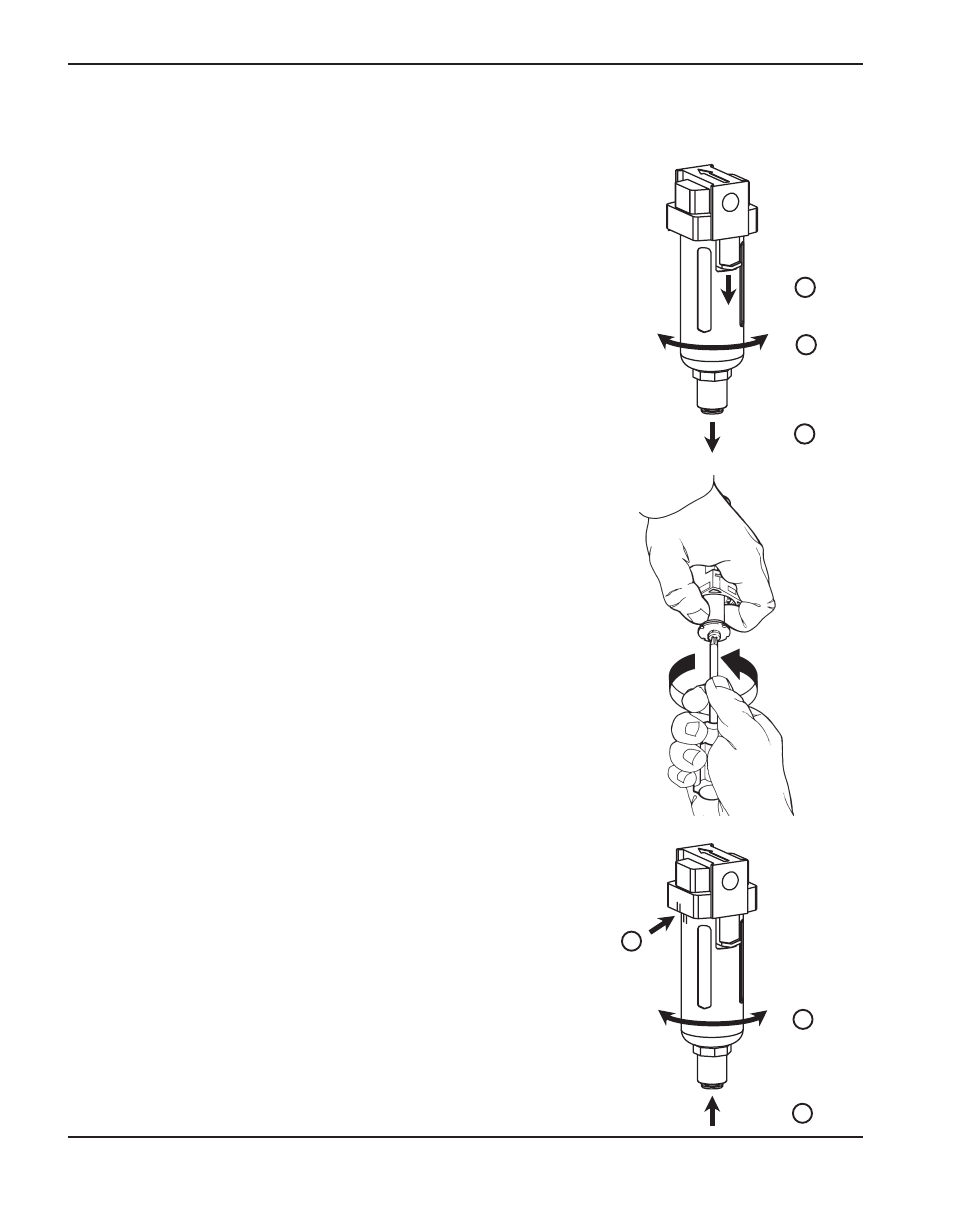

Austausch des Filterelements
A
B
C
Strom- und Gaszufuhr unterbrechen.
Filtergehäuse entfernen.
A. Schwarze Lasche zum Lösen herunterziehen
und festhalten.
B. Filtergehäuse drehen, bis es sich löst.
C. Filtergehäuse zum Entfernen herunterziehen.
Anmerkung: O-Ring nicht wegwerfen.
ቢ
A
B
C
ቤ Filtergehäuse installieren.
A. Filtergehäuse über das Filterelement schieben.
B. Markierungen auf dem Filtergehäuse und dem
Filterelement ausrichten.
C. Filtergehäuse drehen, bis es einrastet.
ባ Filterelement aus dem Filtergehäuse entfernen.
Anmerkung: Das Filterelement darf sich nicht drehen,
wenn die Schraube gelockert wird.
