INBETRIEBNAHME
3-18
powermax1650
Betriebsanleitung
GND 24VDC BLK YEL RED WHT
J19
START
SIGNAL
SHIELD
+
–
ISOLATED
INPUT
MODULE XFER START
4
3
14
12
13
24VDC
+
–

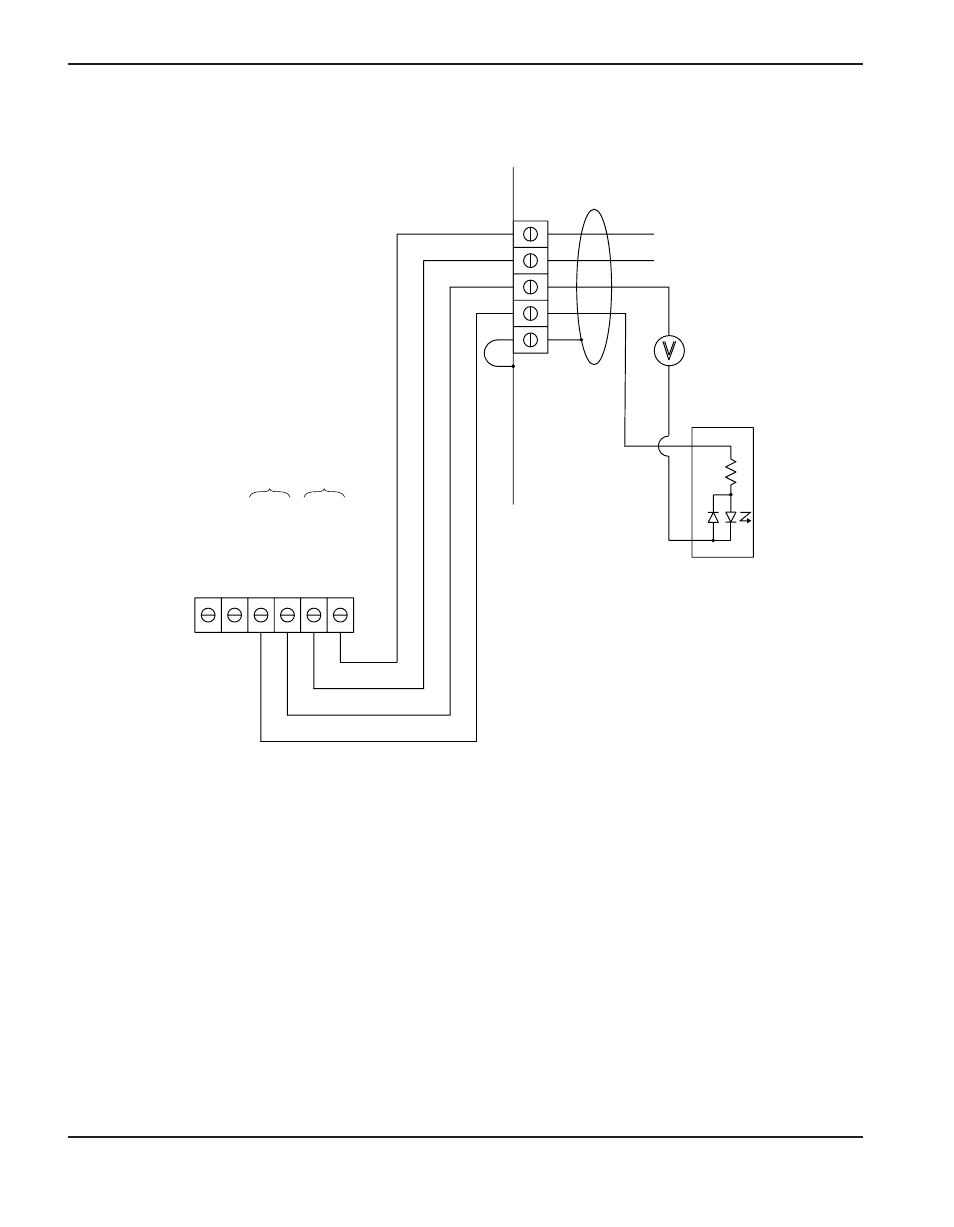

Antrieb eines isolierten Industrie-Eingangsmoduls mit einer externen Stromquelle
START
SIGNAL
SCHILD
ISOLIERTES
EINGANGS-
MODUL
SCHUTZLEITER 24VCC SCHW
AR
TZ
GELB ROT WEISS
J19 XFER START
Anmerkungen:
1) Isoliertes Eingangsmodul, ist
vom Kunden beizustellen.
2) 24 VDC-Stromquelle ist vom
Kunden beizustellen
