8. Erfassungsfeld
Der Präsenzmelder besitzt einen Erfassungsbereich von 360°.
Die PIR-Sensorik arbeitet mit 6 Erfassungsebenen und 80 Linsen. Die
Reichweite beträgt ca. 5 m im Durchmesser in Tischhöhe (ca. 80 cm).
Auf dem Boden ergibt sich ein Reichweitendurchmesser von ca. 8 m.
Diese Angabe bezieht sich auf eine Montage an der Decke bei einer
Montagehöhe von 2,5 m.

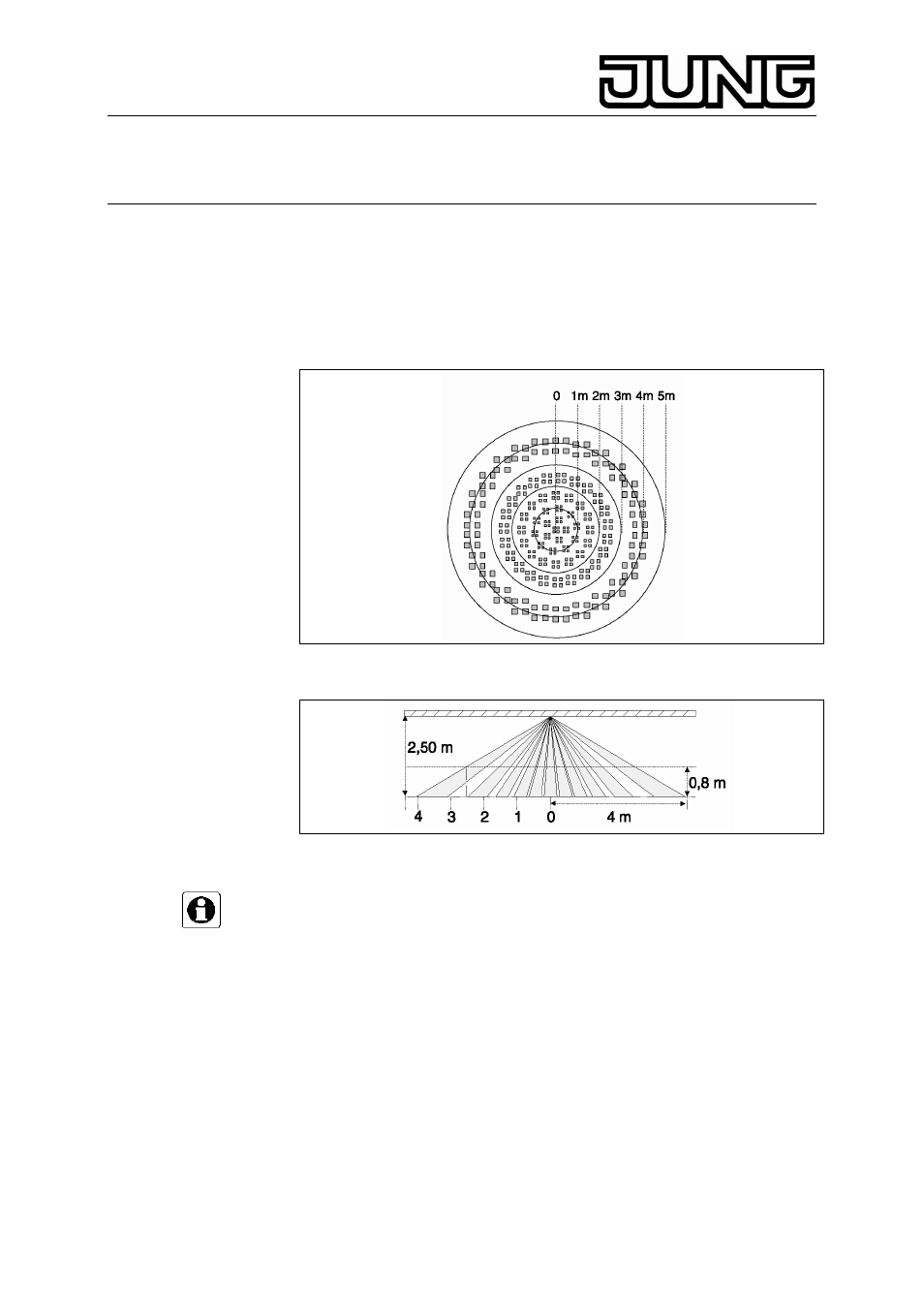

Ansicht Erfassungsfeld von oben
Ansicht Erfassungsfeld von der Seite
Hinweise:
Bei direkter Bewegungsrichtung auf den Präsenzmelder zu, ist mit
Reichweiteneinbußen zu rechnen. In diesem Fall ist die Erfassung in
der äußeren 4m-Ebene nicht sichergestellt.
Geht eine Person schnell auf den Präsenzmelder zu, kann der
Eindruck geringerer Reichweite entstehen.
Beachten Sie in diesem Zusammenhang auch die möglichen
Einschaltverzögerungen der verwendeten Lampen.
Dieser Sachverhalt ist besonders bei der Anwendung als
Deckenwächter zu beachten.
Bei deutlich größeren Montagehöhen sinkt die Empfindlichkeit der
Bewegungserfassung des Gerätes.
