Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über
Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der
Produktdatenbank des Herstellers zu entnehmen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer KNX-zertifizierten
Software. Volle Funktionalität mit KNX-Inbetriebnahme-Software ab Version ETS3.0d.
Produktdatenbank, technische Beschreibungen sowie Konvertierungs- und weitere
Hilfsprogramme finden Sie stets aktuell auf unserer Internet-Seite.
Bestimmungsgemäßer Gebrauch
-
Schalten von elektrischen Gebläsekonvektoren
-
Schalten von elektrischen Verbrauchern AC 230 V, z. B. Lüfter
-
Einbau in Unterverteiler auf Hutschiene nach DIN EN 60715
Produkteigenschaften
-
Anschluss eines Gebläsekonvektors mit bis zu 6 Lüfterstufen oder Anschluss von zwei
Gebläsekonvektoren mit jeweils bis zu 3 Lüfterstufen
-
Ausgänge manuell bedienbar, Baustellenbetrieb
-
Betriebsarten für Heiz-, Kühl- oder kombinierten Heiz-/Kühlbetrieb
-
2-Rohr- oder 4-Rohr-Betrieb
-
Einzelnes oder hierarchisches Schalten der Lüfterstufen
-
Rückmeldung
-
Ausgangsanzeige
-
Sperrfunktion für jeden Kanal
4 Bedienung
Bedienelemente

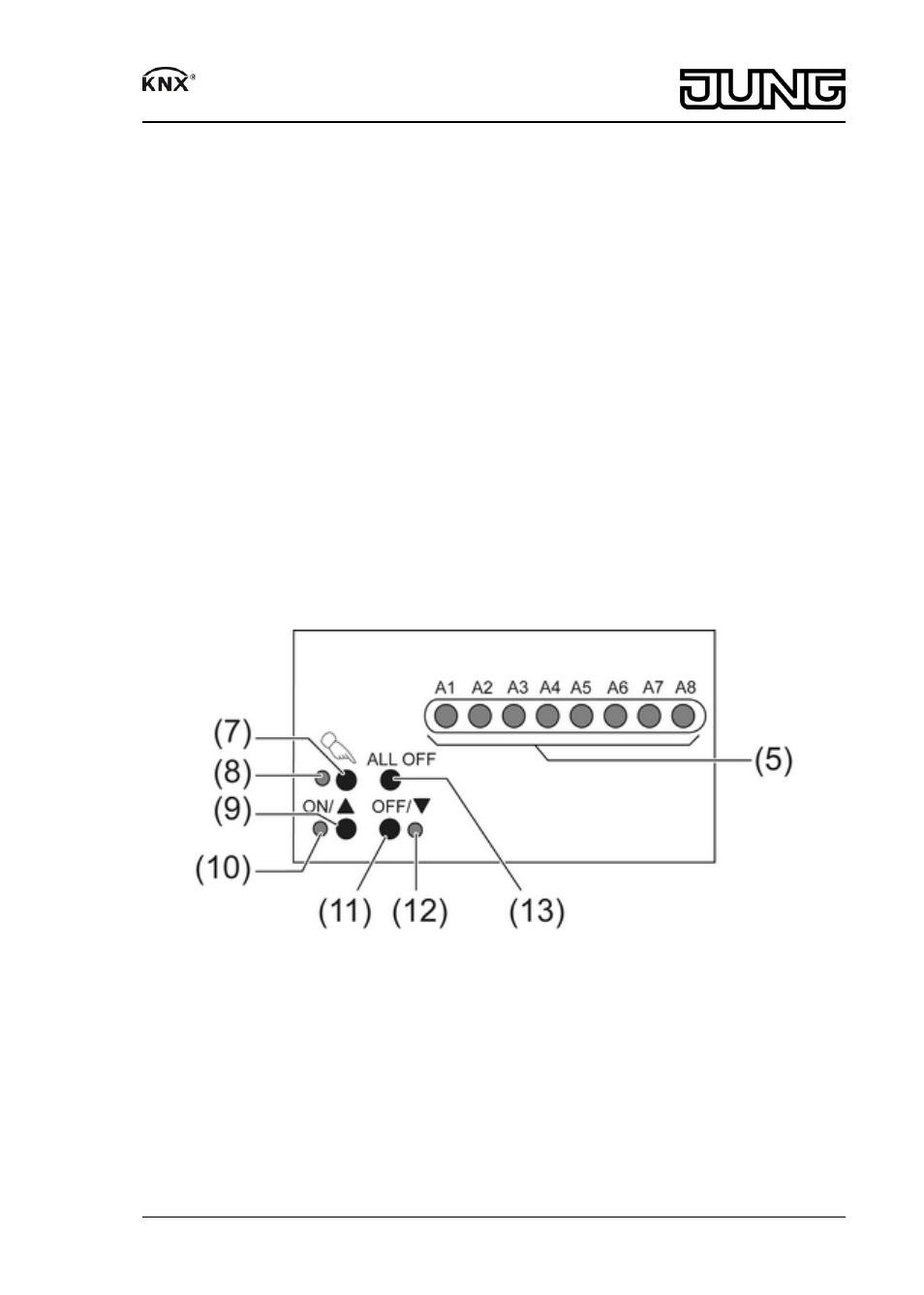

Bild 2: Bedienelemente – Übersicht
(5) Status-LED Ausgänge
(7) Taste c – Handbedienung
(8) LED c – Ein: Permanenter Handbetrieb aktiv
(9) Taste ON/n – Einschalten
(10) LED ON/n – Eingeschaltet, Handbetrieb
(11) Taste OFF/o – Ausschalten
(12) LED OFF/o – Ausgeschaltet, Handbetrieb
(13) Taste ALL OFF – Alle Ausgänge aus
