2 inbetriebnahme, 6 anhang, 1 technische daten – JUNG FCA2REGHE Benutzerhandbuch
Seite 9: 6 anhang 6.1 technische daten
Abdeckkappe entfernen

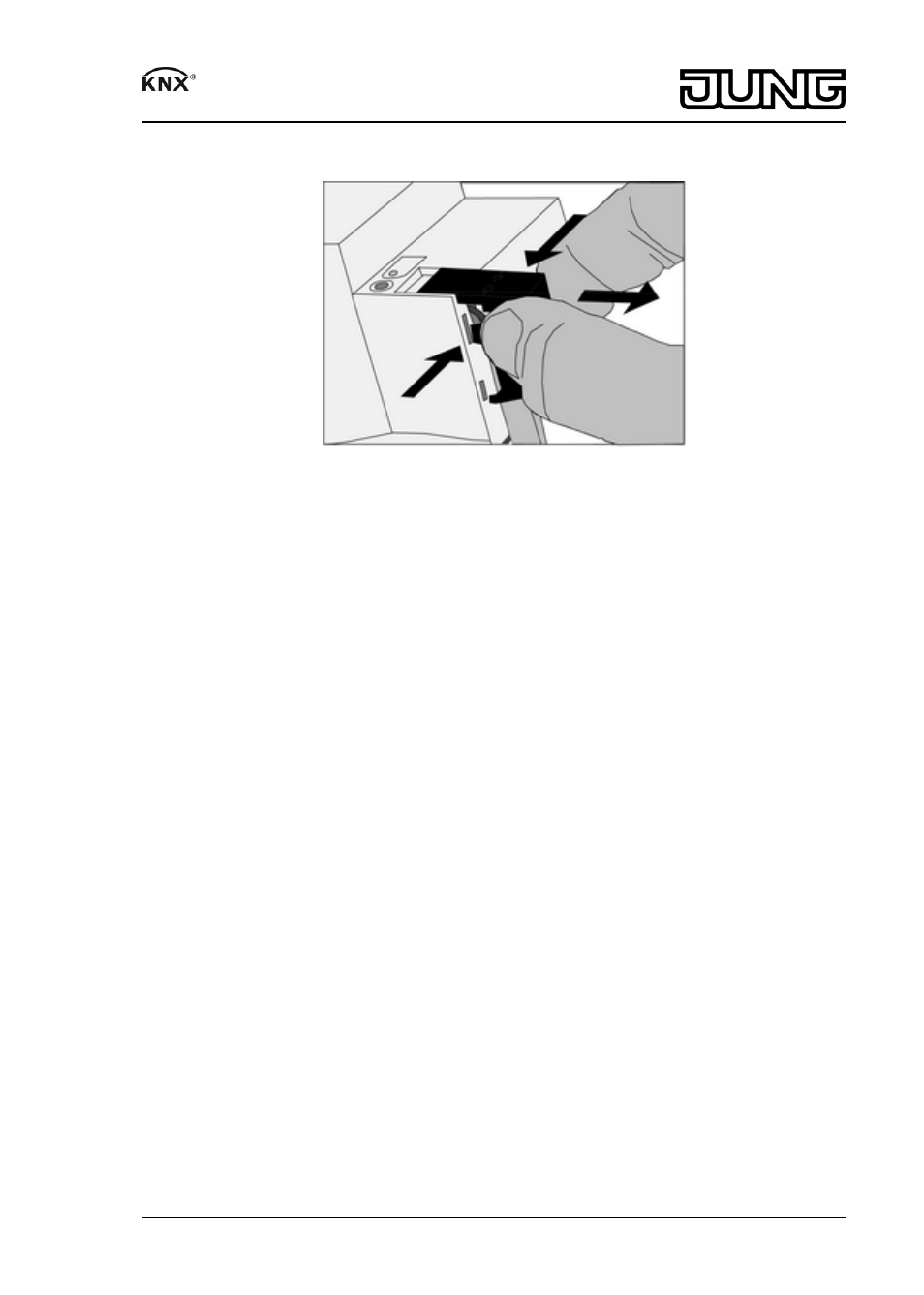

Bild 10: Abdeckkappe entfernen
o Abdeckkappe seitlich drücken und abziehen (Bild 10).
5.2 Inbetriebnahme
Adresse und Anwendungssoftware laden
o Busspannung einschalten.
o Physikalische Adresse vergeben.
o Anwendungssoftware in das Gerät laden.
o Physikalische Adresse auf Geräteetikett notieren.
6 Anhang
6.1 Technische Daten
Versorgung
Nennspannung
AC 230 / 240 V ~
Netzfrequenz
50 / 60 Hz
Verlustleistung
max. 3 W
Umgebungsbedingungen
Umgebungstemperatur
-5 ... +45 °C
Lager-/Transporttemperatur
-25 ... +70 °C
Ausgänge
Kontaktart
µ-Kontakt, potentialfreier Schließer
Schaltspannung
AC 250 V ~
Schaltstrom AC1
10 A
Schaltstrom AC3
10 A
Lasten pro Ausgang
Ohmsche Last
2300 W
Kapazitive Last 10A
max. 140 µF
Motoren
1380 VA
Einschaltstrom 200 µs
max. 800 A
Einschaltstrom 20 ms
max. 165 A
Lampenlasten
Glühlampen
2300 W
HV-Halogenlampen
2300 W
NV-Halogenlampen mit Tronic-Trafo
1500 W
NV-Halogenlampen mit induktivem Trafo
1200 VA
Leuchtstofflampen T5/T8
9/11
82565513
J:0082565513
20.12.2011
Fan-Coil-Aktor 2fach
