JUNG FCA2REGHE Benutzerhandbuch
Seite 6
Advertising

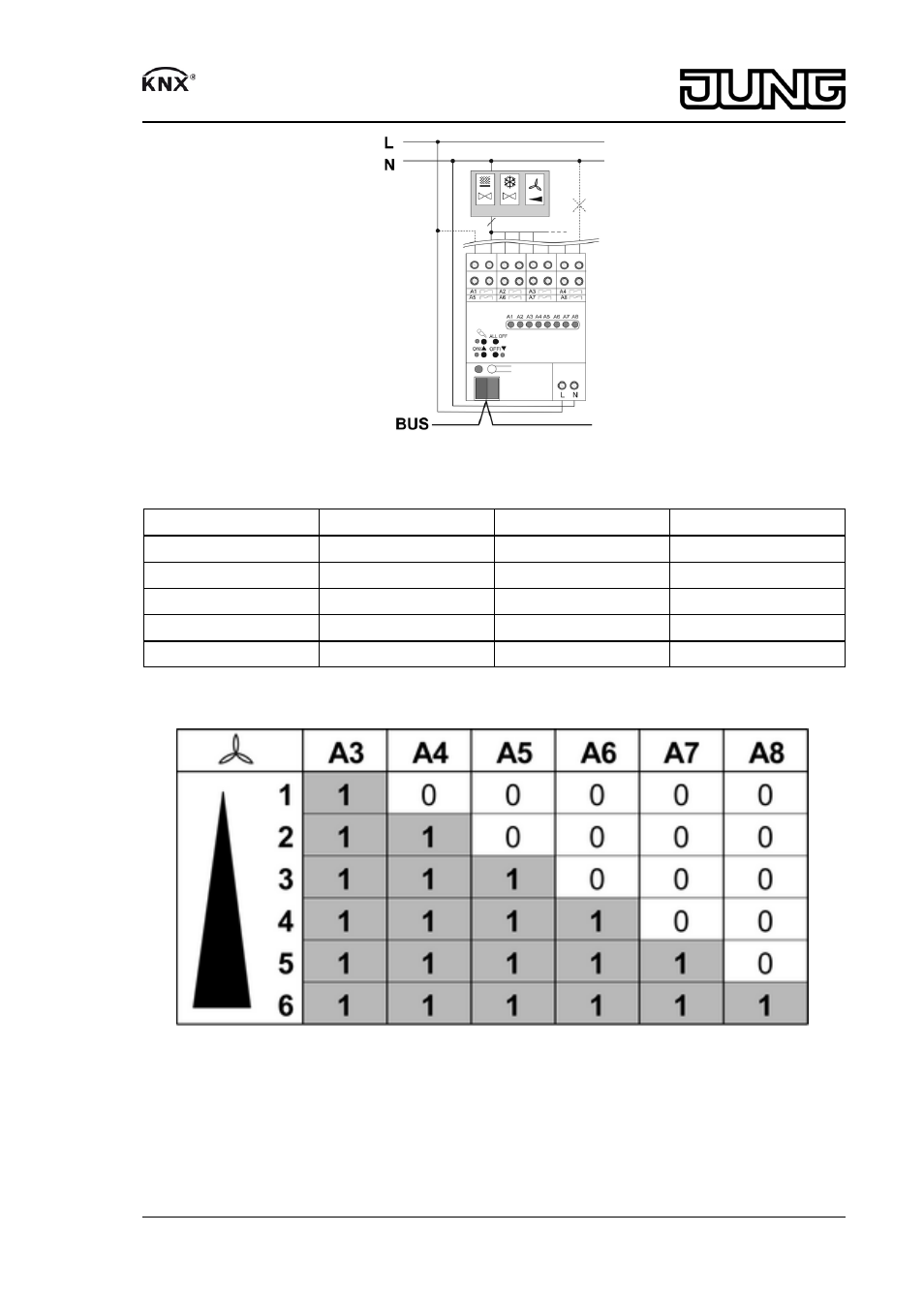

Bild 3: Anschlussbeispiel – Lastanschluss für 1 Fan-Coil-Ausgang
Modus
A1
A2
A3...A8
1
Heizventil
-
Lüfterstufen
2
Kühlventil
-
Lüfterstufen
3
Heiz-/Kühlvent.
-
Lüfterstufen
4
Kühlventil
Heizventil
Lüfterstufen
5
Kühlventil
Heizventil
Lüfterstufen
Tabelle 2: Ausgangsbelegung 1 Fan-Coil-Ausgang
Bild 4: Lüfterstufen einkanalig bei hierarchischem Schalten – bestromte Ausgänge
6/11
82565513
J:0082565513
20.12.2011
Fan-Coil-Aktor 2fach
