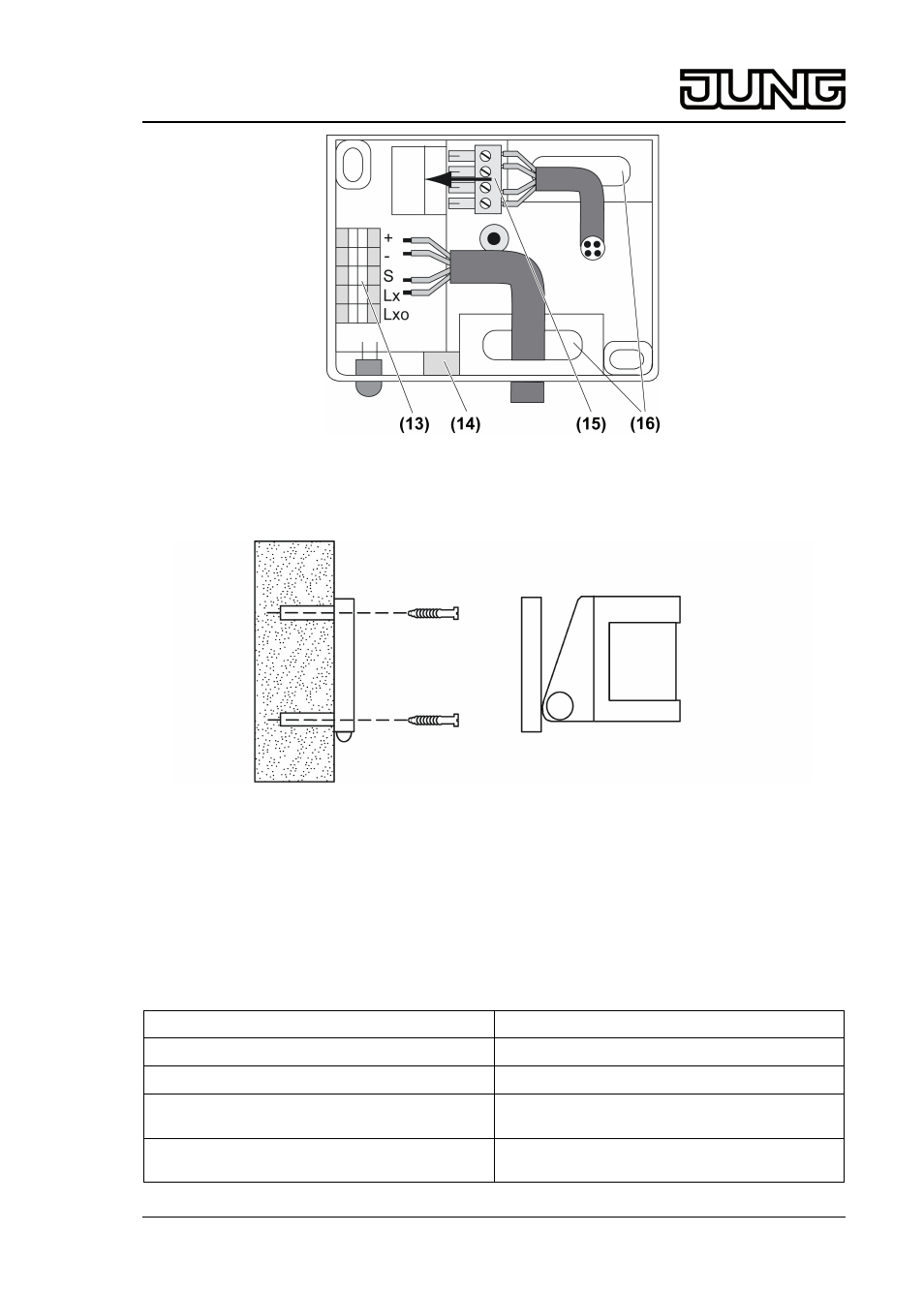

Bild 11: Anschlussdose System-Sensor
o
Außer bei Montage in staubigen Räumen Kondenswasserloch (14) öffnen (Bild 11).
Bild 12: Montage auf ebener Wand
o
Anschlussdose mit 2 Schrauben so auf der Wand montieren, dass das
Kondenswasserloch unten liegt (Bild 12).
System-Sensor anschließen
i
Um das Eindringen von Feuchtigkeit zu verhindern wird die Leitungseinführung von unten
empfohlen.
o
Anschlussleitung durch Gummitülle (16) in den Anschlussraum führen (Bild 11).
o
Sensorleitung an Klemmenblock (13) anschließen (Bild 11).
Anschlussklemme
Bedeutung
+ und -
Versorgung für die System-Sensoren
S
Schaltsignal der System-Sensoren
L
X
Helligkeitsauswertung, nur von einem System-
Sensor
L
X0
nicht angeschlossene Klemme zum
Durchschleifen des L
X
-Signals
o
Sensorstecker (15) auf Kontakte in Anschlussdose stecken (Bild 11).
