KNX Sensoren
Art.-Nr.: WS 10 D, WS 10 T, WS 10 H

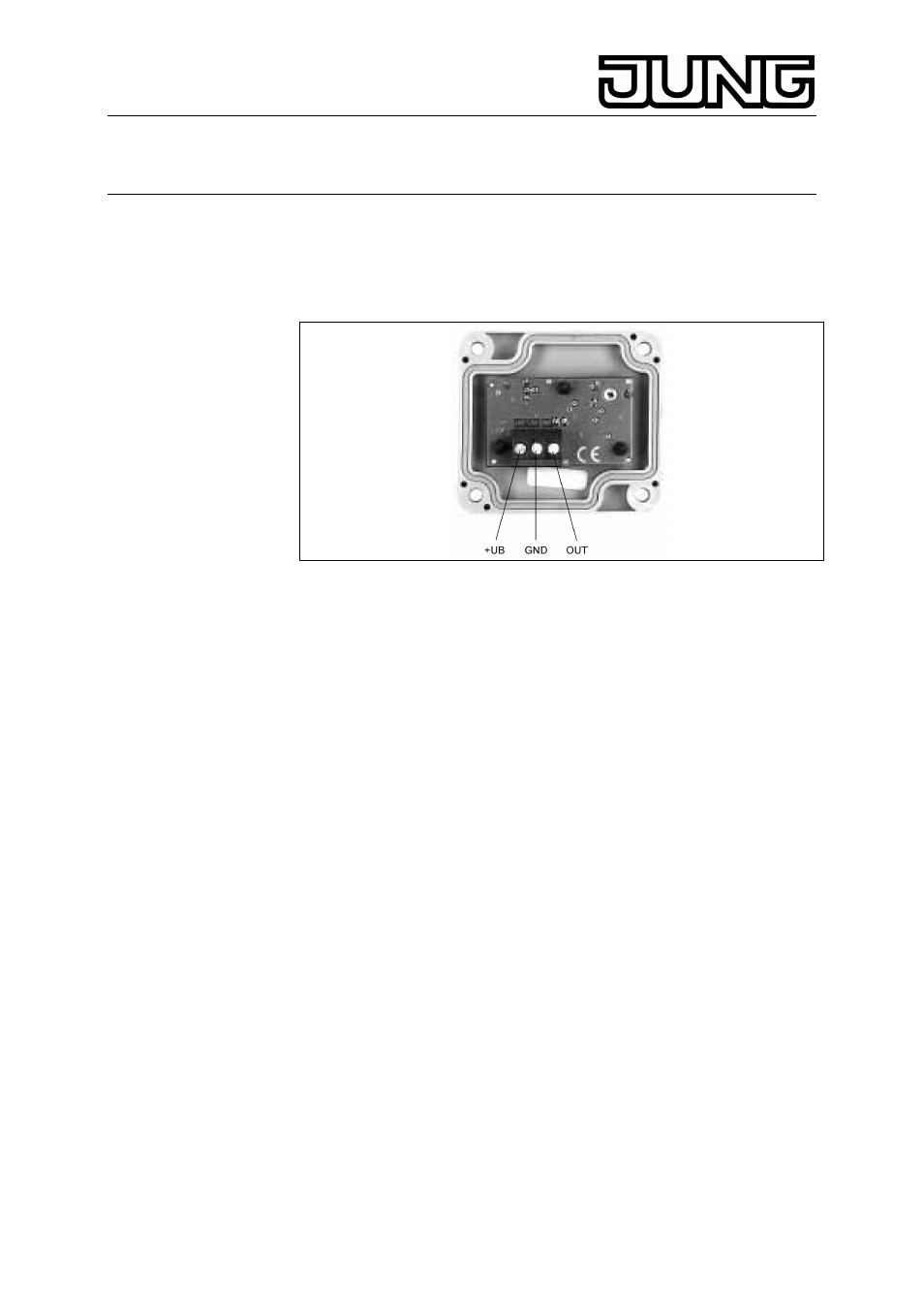

3. Anschluss
Die Zuleitung wird durch die PG7 Verschraubung zu den
Anschlussklemmen geführt.
Dabei bedeuten:
+UB: Betriebsspannung 24 V DC
GND: Bezugspotential (Masse) erdfrei
OUT: Ausgang 0...10 V
4. Installationshinweise
• Sensoren für eine evtl. notwendige Reinigung an einen zugänglichen
Ort montieren.
• Sensoren nicht in der Nähe von Sendeeinrichtungen (z.B.
Mobilfunkumsetzer) montieren.
• Sensorleitungen nicht parallel zu netz- oder lastführenden Leitungen
verlegen. Um EMV-Einstrahlungen zu vermeiden, ist ein Abstand von
einigen Zentimetern zu diesen Leitungen einzuhalten.
• Korrekte Ausrichtung der Sensoren beachten (z.B. genaue
Himmelsrichtung), sonst können Messwerte verfälscht werden.
