JUNG TKASVAL114 Benutzerhandbuch
Seite 10
10

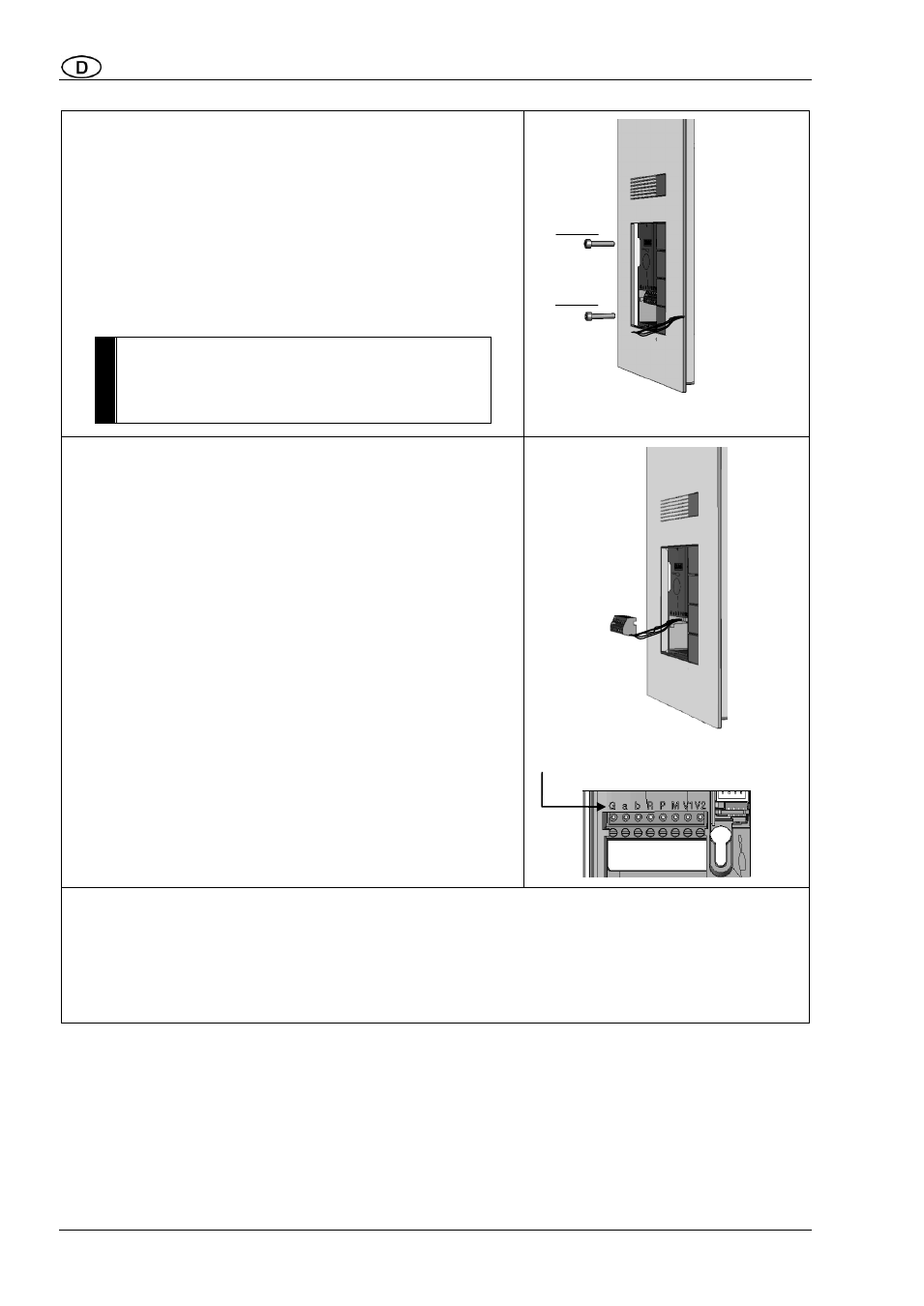

Gerät montieren
Führen Sie die Adern durch die Leitungseinfüh-
rung.
Befestigen Sie das Gerät mit den beiden langen
Zylinderschrauben 1 und 2 (im Beipack) im Ein-
baurahmen.
Bestücken Sie die TKM-Tasten gemäß Konfigura-
tion. Mechanische Kodierung der Tasten beachten.
Rasten Sie die Tasten mit leichtem Druck ein.
!
Achten Sie darauf, dass die Leitungen nicht
eingeklemmt werden.
Ziehen Sie erst die obere Schraube an, da-
nach die untere Schraube.
Leitungen anschließen
Ziehen Sie die steckbare Anschlussklemme nach
unten ab.
Schließen Sie die Leitungen an die Anschluss-
klemme (steckbare Schraubklemme) gemäß
Klemmenbelegung an.
Stecken Sie die Anschlussklemme wieder auf.
Die Leitung im Klemmraum unterhalb der An-
schlussklemme verlegen. Überstehende Adern stö-
ren die Montage des Namensschilds.
Klemmenbezeichnungen
Führen Sie folgende Schritte vor dem Schließen des Gerätes durch:
Inbetriebnahme
Tastenlayout
Programmierung
Parameter einstellen
Beschriften des Namensschildes
1
2
