JUNG TKASVAL114 Benutzerhandbuch
Seite 30
30
Nicht mehr als 20 Video-Innenstationen pro Strang verwenden. Für Anlagen mit mehr
Video-Innenstationen die Verwendung von Videoverteilern ( T K V V 2 . . , T K V V 4 R E G )
vorsehen.
bis zu 64 Außenstationen (davon 16 Video-Außenstationen) und nahezu unbegrenzt
viele Innenstationen können innerhalb einer Anlage verpolungsfrei (a/b) angeschlossen
werden (verpolungsfrei nur bei 6-Draht-Betrieb). Hierfür ist ein geeignetes Versorgungs-
und Steuergerät zu verwenden. Das bedarf einer individuellen Planung.
Tabelle 1: Schleifenwiderstände
Leitungslänge a-b/ M-P
in m
Leitungsdurchmesser
0,6 mm
0,8 mm
Schleifenwiderstand
in Ω
10
1,22
0,69
20
2,45
1,38
30
3,67
2,07
40
4,90
2,76
50
6,12
3,44
60
7,35
4,13
70
4,82
80
5,51
90
6,20
100
6,89

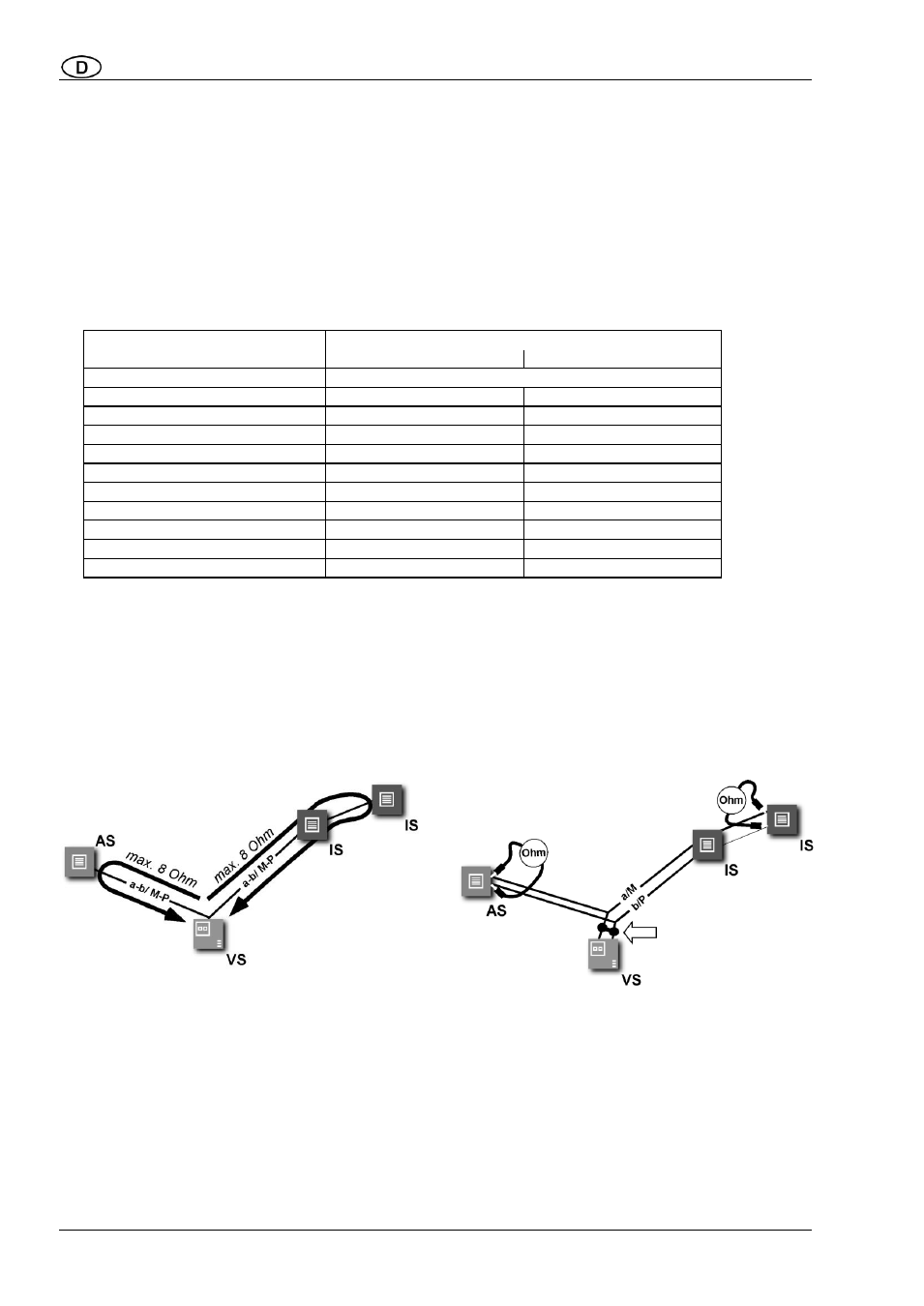

Schleifenwiderstand Prinzip
Schleifenwiderstand Messung
Keines der Geräte (AS, IS oder FE) darf jeweils
weiter als 8 Ohm vom Versorgungs- und Steuerge-
rät (VS) entfernt sein.
Regel:
230 V / 50 Hz des VS abschalten.
a-b Kurzschluss am VS anbringen.
Andere Geräte stören die Messung nicht, können
angeschlossen bleiben.
An der letzten IS oder AS am Strang den Wider-
stand an a/b messen.
8 Ohm:
max. 65 m Abstand AS-VS bei 0,6 mm Durchmes-
ser
max. 115 m Abstand AS-VS bei 0,8 mm Durchmes-
ser
AS Außenstation
VS Versorgungs- und Steuergerät
IS
Innenstation
FE
Funktionserweiterung
a, b hier
kurzschließen
