Seite 10
Tastsensor-Modul V01
10
0024015020
12.12.2012
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

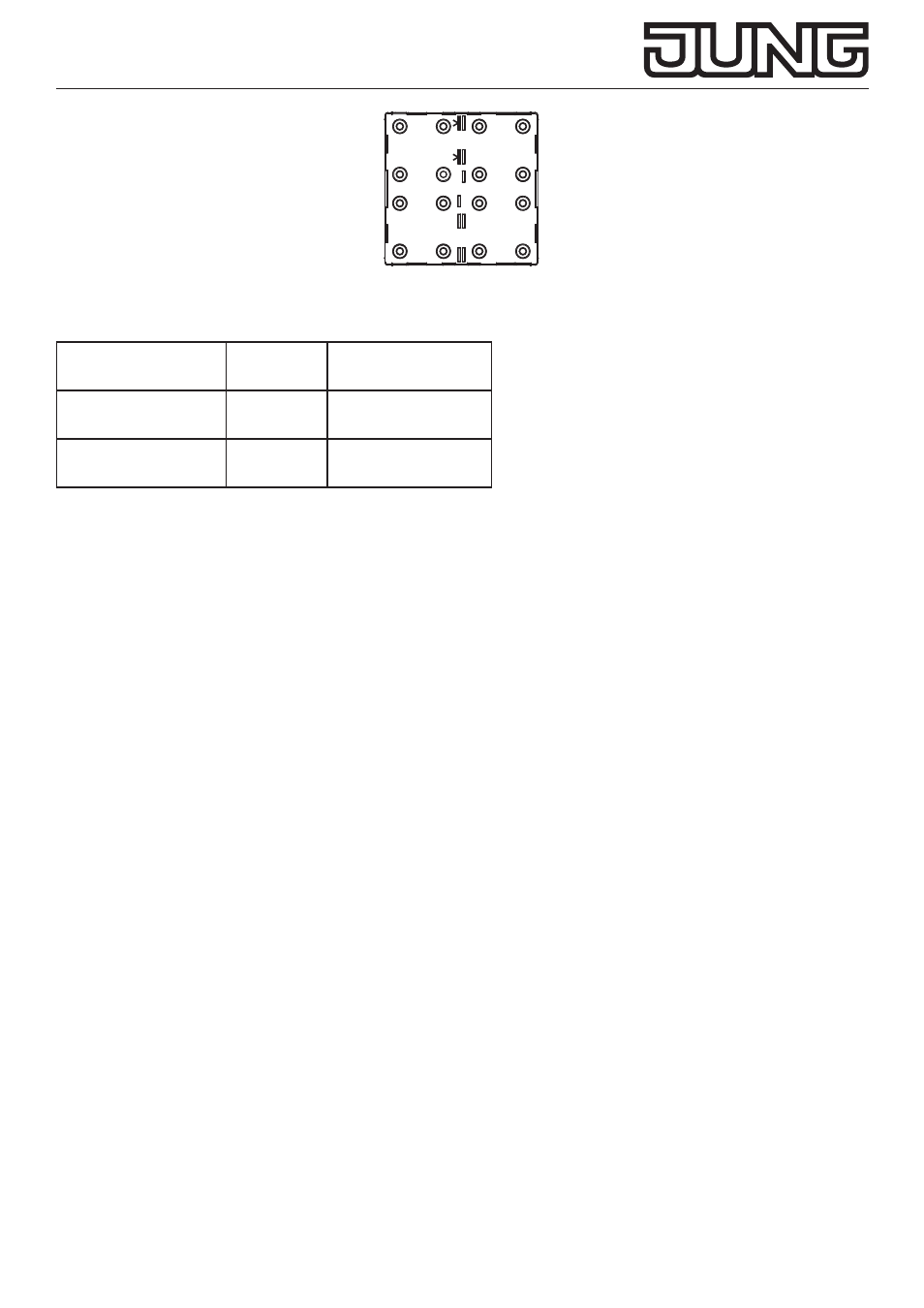

Bild 8:
Voreinstellung Relaisstation
Voreinstellung:
Relaisstation an Geräteadresse 1 und 2
Relaissta-
tion
Dimmstation
Geräteadresse 1
Taste 1
LED 1
Taste 2
LED 2
Geräteadresse 2
Taste 5
LED 3
Taste 6
LED 4
• Taste 6 (
Stationen) betätigen.
Der Modus
Stationen ist aktiv.
• Stationen laut Tabelle über Tastenbetätigung einstellen.
Beispiel:
Geräteadresse 1 Dimmstation:
Taste 2
Geräteadresse 2 Relaisstation:
Taste 5
• Zurück zur Programmierebene: Taste 16 lange ca. 3 Sekunden betätigen.
LED 1 - 6 leuchten.
• Programmierebene beenden: Taste 16 lange betätigen.
Bedienebene ist aktiv.
Reset
Tastsensor-Modul zurücksetzen in den Auslieferungszustand. Alle Einstellungen werden über-
schrieben.
Das Tastsensor-Modul ist im Normalbetrieb.
• Mikrotasten 12 – 9 – 7 – 9 nacheinander betätigen.
Alle LED blinken 2 x
• Mikrotasten 12 – 9 – 7 – 9 erneut nacheinander betätigen
Alle LED blinken 2 x
Auslieferungszustand ist hergestellt.
Tastsensor-Modul ist betriebsbereit.
Tasten montieren
• Die Tasten stehen als kompletter Tastensatz zur Verfügung. Einzelne Tasten oder der komplette
Tastensatz können durch Tasten mit Symbolen ersetzt werden.
ⓘ Die Montagespinne ist zur Montage der Tasten nicht erforderlich.
ⓘ Tasten lagerichtig auf das Gerät setzen und mit kurzem Druck einrasten.
Kennzeichnung TOP = oben beachten.
ⓘ Tasten lasern unter www.jung-lasern.de
Klonen von Tastsensor-Modulen
Mit Klonen wird das Übertragen der Tastenzuordnung eines Tastsensor-Moduls auf weitere
