Tastsensor-Modul V01
6 0024015020 12.12.2012
Ausgeschaltete LED sind immer aus.
Das blaue Orientierungslicht wird über Taste 9 Ein-/Ausgeschaltet.
Vorbemerkung Stationen (Taste 6)
Einstellung, welche Stationen, Relais- oder Dimmstation, angeschlossenen sind.
Programmiermodus aus dem Auslieferungszustand oder nach Reset
Es hat noch keine Änderung am Tastsensor-Modul stattgefunden.
Bei Auswahl Gruppierung, Zentralfunktiion oder Lichtszene werden alle voreingestellten Zuordnun-
gen gelöscht. Alle Flächen können neu zugeordnet werden.
Bei Auswahl Status-LED Ein/Aus bleiben die voreingestellten Verknüpfungen erhalten, auch wenn
keine Änderungen erfolgt sind und direkt über Taste 16 der Bereich verlassen wurde. Vorhandene
Verknüpfungen bleiben erhalten und können geändert werden.
Änderung der Verknüpfungen
Ein Tastsensor-Modul, dass nicht mehr dem Auslieferungszustand entspricht, kann in dem jeweili-
gen Modus geändert werden. Verknüpfungen und Einstellungen bleiben erhalten.
Programmierung
Durch Eingabe einer 4-stelligen Zahlenkombination gelangen Sie in die Programmierebene.
Das Tastsensor-Modul muss an die Station angeschlossen sein.
Programmierebene
Im Zuordnungsmodus werden keine Schaltbefehle ausgeführt.
Abdeckung ist nicht montiert.
• Tasten 6 – 3 – 5 – 5 nacheinander betätigen (Bild 5).
Alle LEDs blinken 2x
• Tasten 6 – 3 – 5 – 5 erneut nacheinander betätigen.
Alle LEDs blinken 2x.
LED 1 - 4+6 leuchten.
Auswahlebene ist aktiv.
Taste 1: Gruppierung
Taste 2: Zentralfunktiion
Taste 3: Lichtszene
Taste 4: Status-LED Ein/Aus
Taste 6: Stationen
1 2
3 4
5 6
7 8

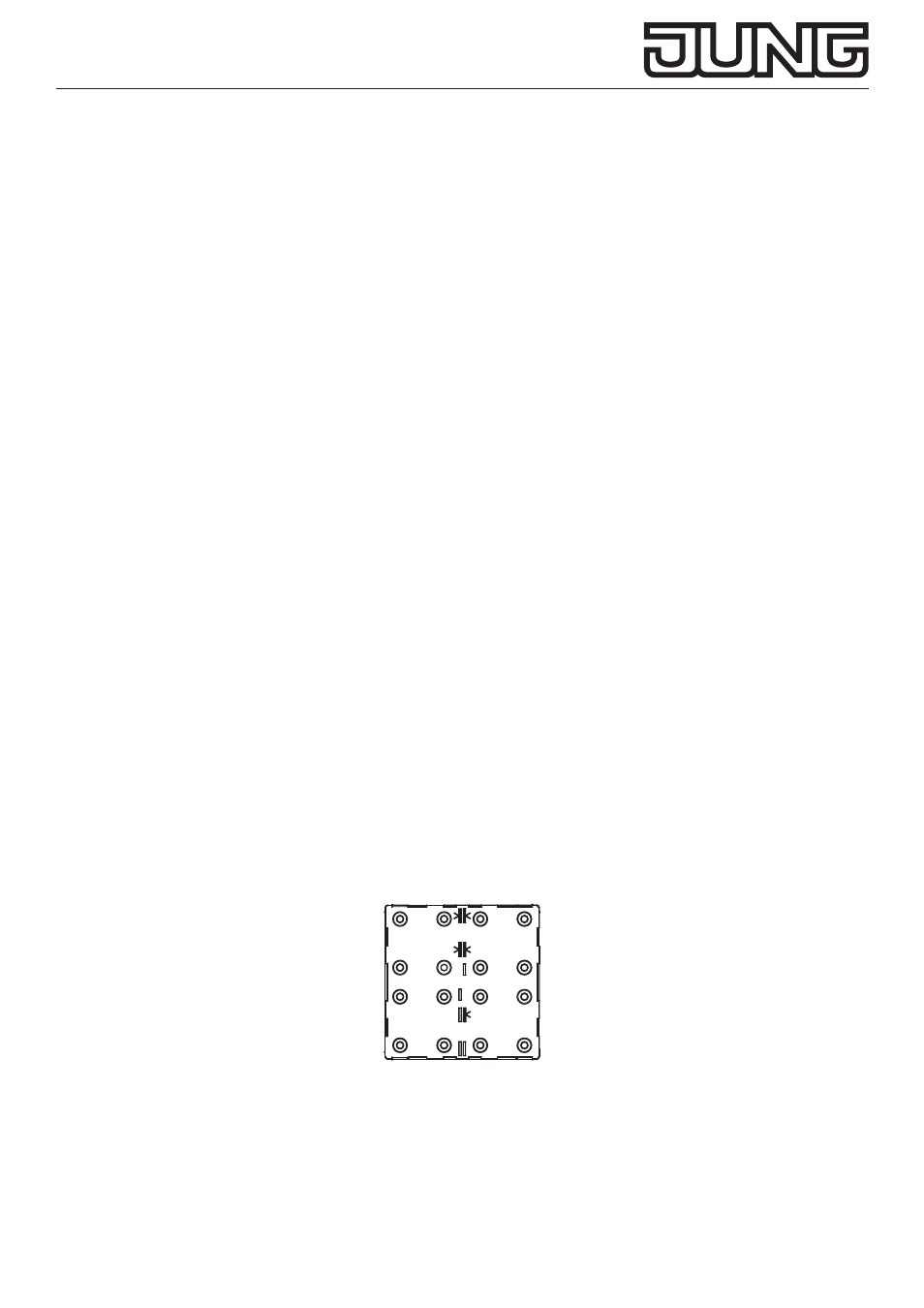

Bild 5: LED 1 - 4+6 leuchten
Taste 1: Gruppierung erstellen oder ändern
Bei Zuordnung der Verknüpfungen wird zunächst ein Lastausgang (1-8 bzw. 1-16) ausgewählt,
danach die Taste, die den Lastausgang schalten soll. Die Taste kann vollflächig oder geteilt zuge-
ordnet werden. Der Dimmstation sind für jeden Lastausgang 2 Kanäle zugeordnet.
Beispiel: Kanal 1 schaltet ein und dimmt heller, Kanal 2 schaltet aus und dimmt dunkler.
