Tastsensor-Modul V01
3
0024015020
12.12.2012
(8)
(13)
(4)
(5)
(5)
(11)
(12)
(8)
(10)
(9)

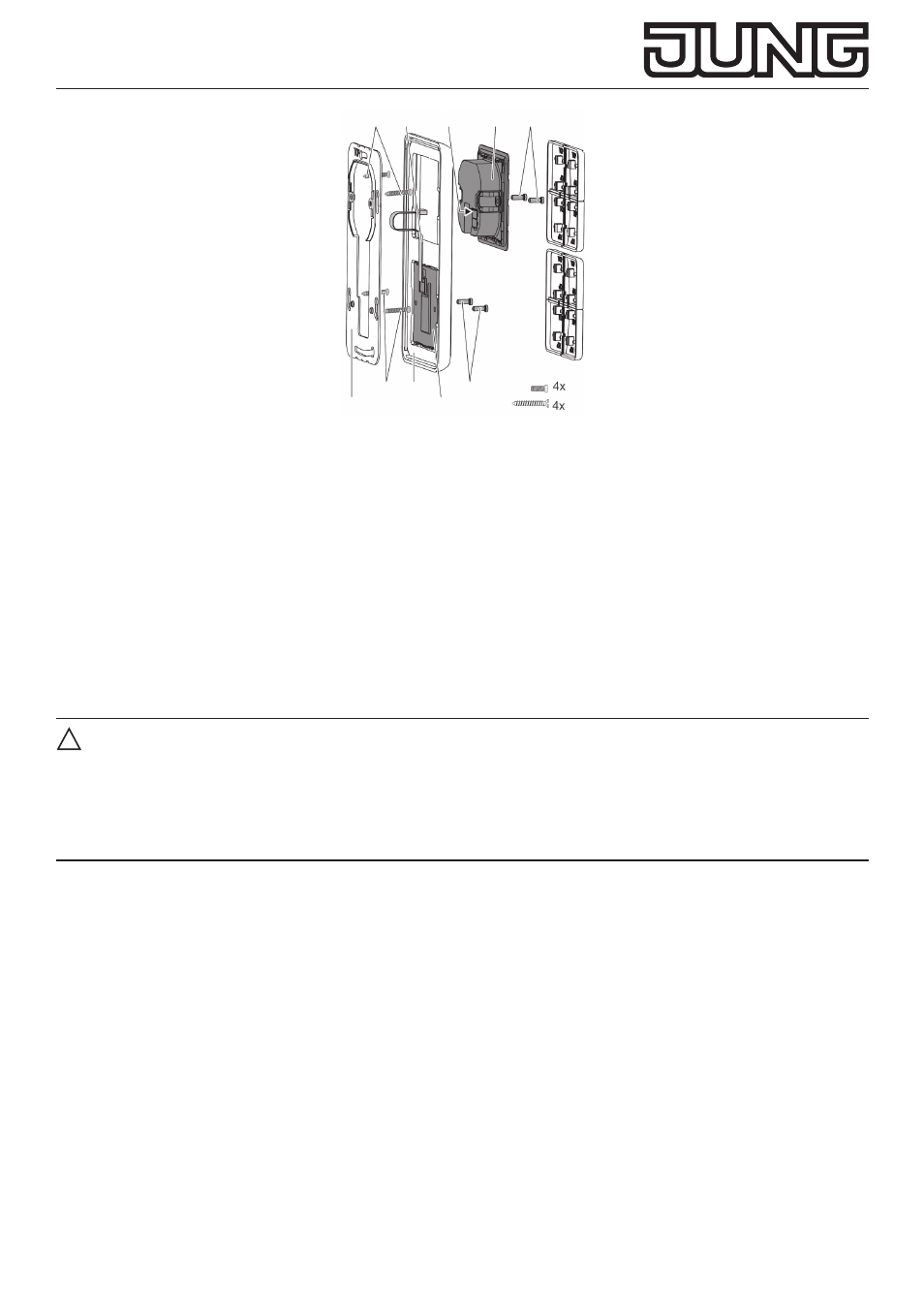

Bild 2:
Montage mit Erweiterungsmodul
(9) Anschlussleitung TSEM
(10) Steckplatz
(11) Tastsensor-Erweiterungsmodul
(12) Rahmen
(13) Doppeltragring
Tragringseite A für A-Programme, CD-Programme
und FD-Design.
Tragringseite B für LS-Programme.
Bei Verwendung des Tastsensor-Erweiterungmoduls (Bild 2): Bevorzugte Montage senkrecht.
Doppel-tragring (13) verwenden. Bei Montage auf nur einer UP-Dose die unteren Schrauben in
der Wand versenken, z. B. mit Bohrung ø 6 x 10 mm. Tragring als Schablone verwenden.
! GEFAHR!
Bei Montage mit 230-V-Geräten unter einer gemeinsamen Abdeckung, z. B. Steckdo-
sen, besteht im Fehlerfall Gefahr durch elektrischen Schlag!
Elektrischer Schlag kann zum Tod führen.
Keine 230-V-Geräte in Kombination mit einem Tastsensor-Erweiterungsmodul unter
einer gemeinsamen Abdeckung installieren!
• Tragring (1) bzw. (13) lagerichtig auf eine Gerätedose montieren. Kennzeichnung TOP = oben
beachten; Kennzeichnung A oder B vorne.
Ausschließlich beiliegende Dosenschrauben (8) verwenden.
• Rahmen (2) auf Tragring stecken.
• Tastsensor-Erweiterungsmodul (15) vorzugsweise unterhalb montieren.
Anschlussleitung (16) zwischen Tragring und Zwischensteg führen.
• Tastsensor-Erweiterungsmodul: Anschlussleitung (16) lagerichtig in Steckplatz (17) im Tastsen-
sor-Modul einsetzen.
Anschlussleitung nicht quetschen.
• Tastsensor-Modul (4) mit Anschlussklemme (7) an die Station anschließen und auf den Tragring
stecken.
• Tastsensor-Modul(e) mit beiliegenden Kunststoffschrauben (5) am Tragring befestigen.
Die Kunststoffschrauben nur leicht anziehen.
Inbetriebnahme
Das Tastsensor-Modul ist nach Anschluss an die Stationen sofort einsatzbereit (Erstinbetriebnah-
