Tastsensor-Modul V01
8 0024015020 12.12.2012
• Programmierebene beenden: Taste 16 lange, ca. 3 Sekunden, betätigen.
Bedienebene ist aktiv.
Taste 3: Lichtszene erstellen oder ändern
ⓘ Vor Einstellung der Lichtszene müssen die Stationen über Taste 6 eingestellt werden.
ⓘ Statusrückmeldungen an den Stationen müssen aktiviert sein.
Bei Zuordnung der Lichtszene wird zunächst eine der insgesamt 4 Lichtszenen ausgewählt. Da-
nach wird der Schaltzustand der Lastausgänge zugewiesen und im Anschluss die Tasten, die die
Lichtszene schalten sollen.
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16

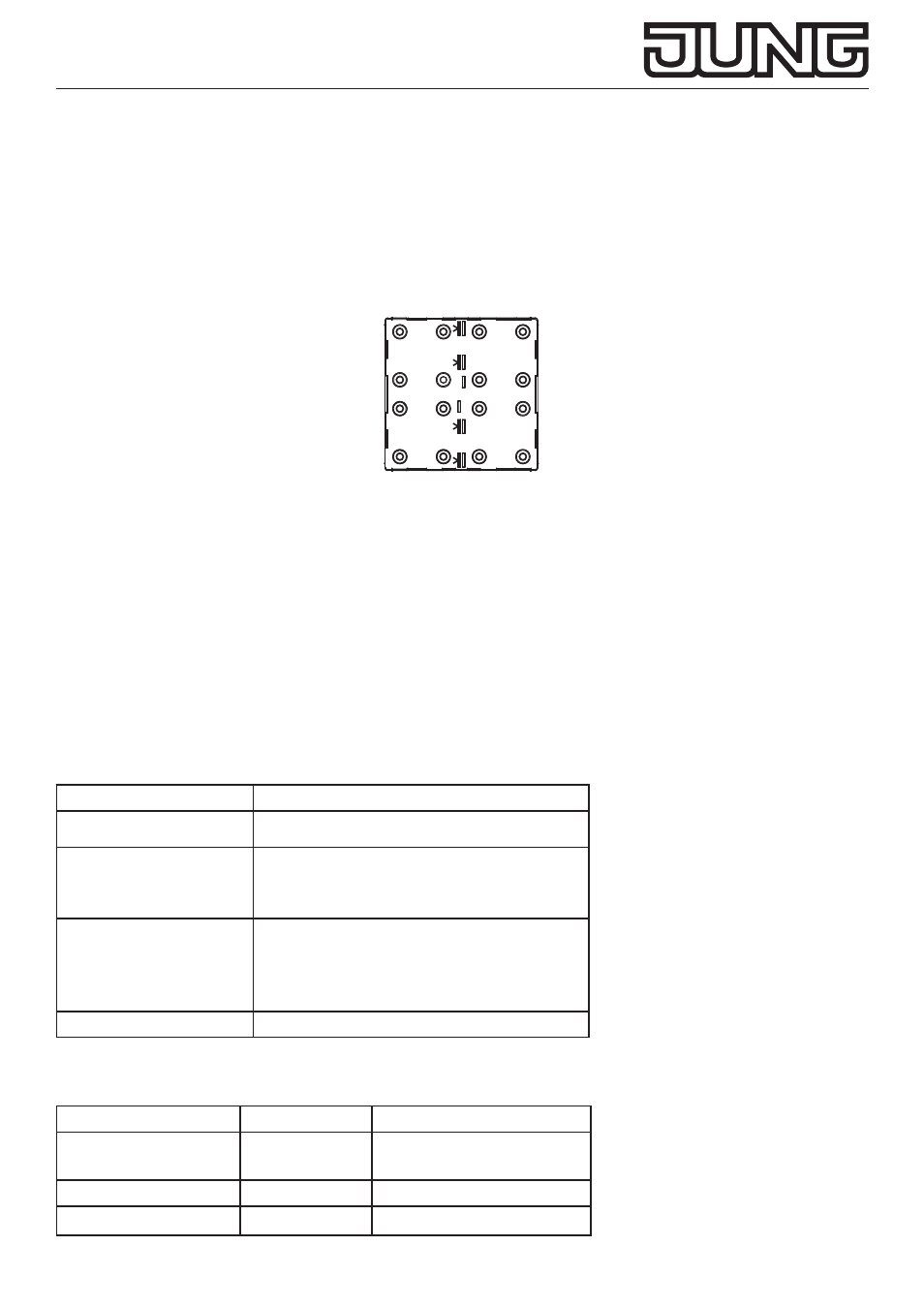

Bild 7: Verknüpfungsmodus Lichtszene
• Taste 3 (Lichtszene) betätigen.
Der Verknüpfungsmodus Lichtszene ist aktiv.
LED 1-3-5-7 stellen die Lichtszenen 1 - 4 dar.
Freie Lichtszenen blinken, zugewiesene Lichtszenen leuchten.
• Eine Lichtszene mit Taste 1 - 4 auswählen.
Für jeden angeschlossenen Lastausgang (1-8 bzw. 1-16) leuchtet eine rote LED.
ⓘ Bei Betrieb mit 2 Stationen werden die LED 9-16 am Erweiterungsmodul angezeigt. Die Pro-
grammierung ist aber auch ohne Erweiterungsmodul möglich. Für die Ausgänge 9-16 werden
die Einstellungen übernommen, es erfolgt keine LED-Rückmeldung.
ⓘ Der Schaltzustand des jeweiligen Lastausgangs wird durch Tasten eingestellt.
• Taste des jeweiligen Ausgangs (1-8 bzw. 1-16) so oft betätigen, bis die gewünschte Funktion
eingestellt ist.
LED Kanal Last
LED EIN: Aktueller Zustand bleibt erhalten.
LED blinkt langsam: Kanal schaltet ein (Schaltkanäle an der
Relaisstation und Einschalthelligkeit an
der Dimmstation).
LED blinkt schnell: Langbefehl für Jalousie und Dimm-
funktion.
Jalousien fahren in Endlage, Dimmer
dimmt auf max. oder min. Helligkeit.
LED AUS: Kanal schaltet aus.
Die Dimmstation schaltet die Last an Ausgang 1 mit Kanal 1 ein und mit Kanal 2 aus. Für Lichtsze-
nen gelten für Ausgang 1 folgende Einstellungen:
LED Kanal 1 LED Kanal 2 Licht
EIN EIN aktueller Zustand bleibt
erhalten
LED blinkt langsam EIN Einschalthelligkeit
LED blinkt schnell EIN maximale Helligkeit
