Tastsensor-Modul V01
2
0024015020
12.12.2012
Geräteaufbau

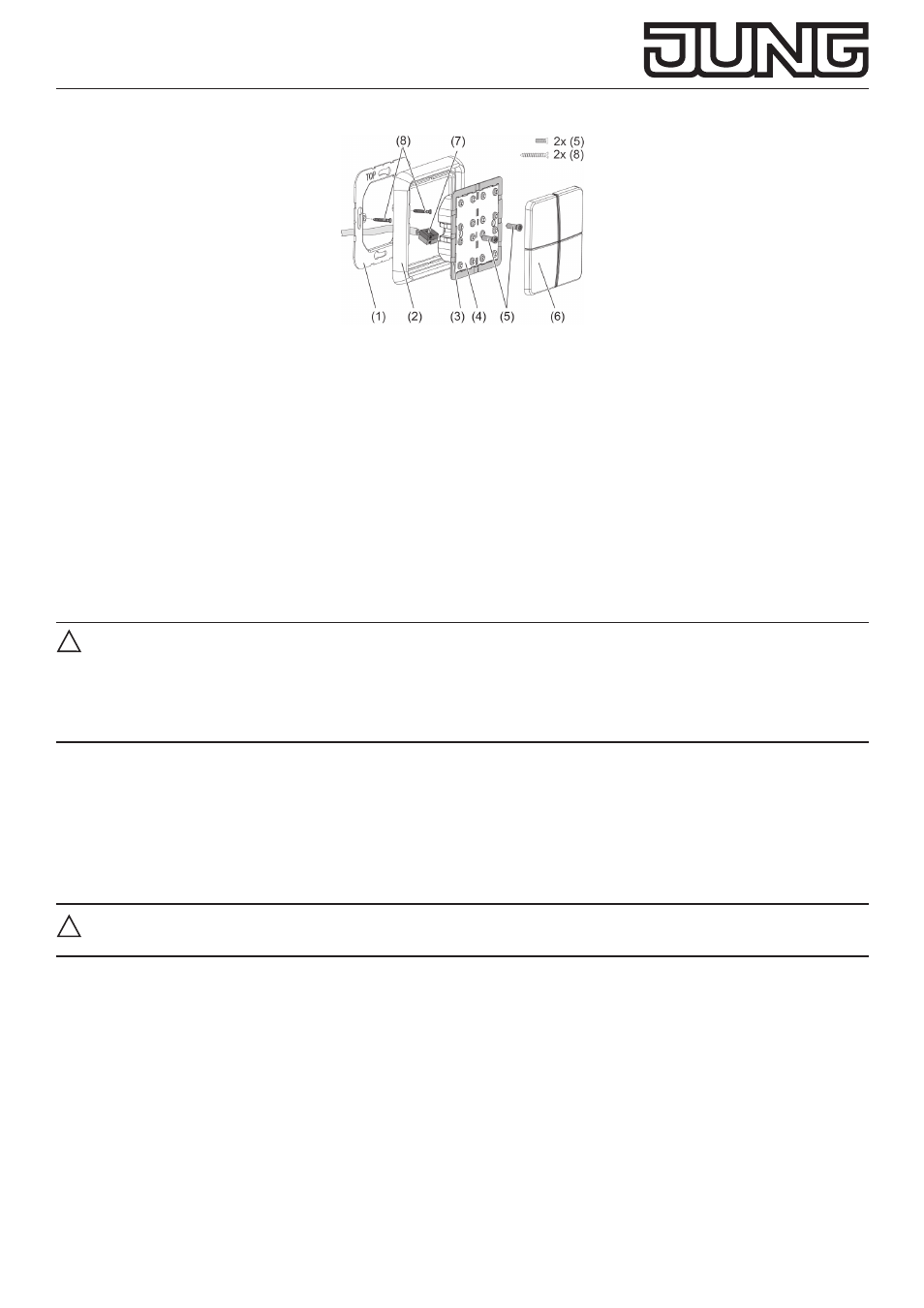

Bild 1:
Montage
(1) Tragring
(2) Rahmen
(3) Adapterrahmen
(4) Tastsensor-Modul
(5) Sicherungsschraube
(6) Tastensatz
(7) Anschlussklemme
(8) Dosenschrauben
Information für Elektrofachkräfte
Montage und elektrischer Anschluss
! GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile in der Einbauumgebung.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät freischalten und spannungsführende Teile in der Umgebung
abdecken!
Adapterrahmen aufrasten
Der Adapterrahmen wird abhängig vom Schalterprogramm benötigt.
Der Adapterrahmen für die Serie LS ist vormontiert.
• Adapterrahmen (3) lagerichtig von vorn auf das Modul (8) aufrasten (Bild 2). Kennzeichnung
TOP = oben beachten.
Anschluss
! Achtung!
Anschluss des Tastsensor-Moduls ausschließlich an die Stationen Universal.
Gerät montieren und anschließen
