LED 1 - 4+6 leuchten.
• Taste 1 (Gruppierung) betätigen.
Der Verknüpfungsmodus
Gruppierung ist aktiv.
LED noch nicht zugewiesener Schaltausgänge blinken, zugewiesene LED leuchten.
ⓘ Bei Betrieb mit 2 Stationen werden die LED 9-16 am Erweiterungsmodul angezeigt. Die Pro-
grammierung ist auch ohne Erweiterungsmodul möglich.
• Schaltausgang auswählen, dazu eine Taste (1-8 bzw. 1-16) betätigen.
• Taste auswählen, die den Lastausgang schalten sollen.
Auswahl nach Bild 4.
ⓘ Bei fehlerhafter Eingabe (z.B.Taste 1 dann 3) blitzen alle LEDs. Erneut Taste auswählen (z.B.
Taste 1 dann 2).
ⓘ Belegte Tasten werden ohne Rückfrage überschrieben.
ⓘ Zurück zur Auswahl Schaltausgang.
ⓘ LEDs noch nicht zugewiesener Schaltausgänge blinken, zugewiesene LEDs leuchten.
ⓘ Für weitere Verknüpfung Schaltausgang auswählen, dazu eine Taste (1-8 bzw. 1-16) betätigen.
• Zurück zur Programmierebene: Taste 16 lange, ca. 3 Sekunden, betätigen.
LED 1-4 + 6 leuchten
Weitere Einstellungen durchführen oder Programmierung beenden.
• Programmierung beenden: Taste 16 lange, ca. 3 Sekunden betätigen.
Bedienebene ist aktiv.
Taste 2: Zentralfunktion erstellen oder ändern
Bei Zuordnung der Zentralfunktion wird Taste 1 für Zentral EIN oder Taste 2 für Zentral AUS aus-
gewählt, danach die Tasten, die die Zentralfunktion schalten sollen. Es kann auch nur Zentral EIN
oder nur Zentral AUS zugewiesen werden.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

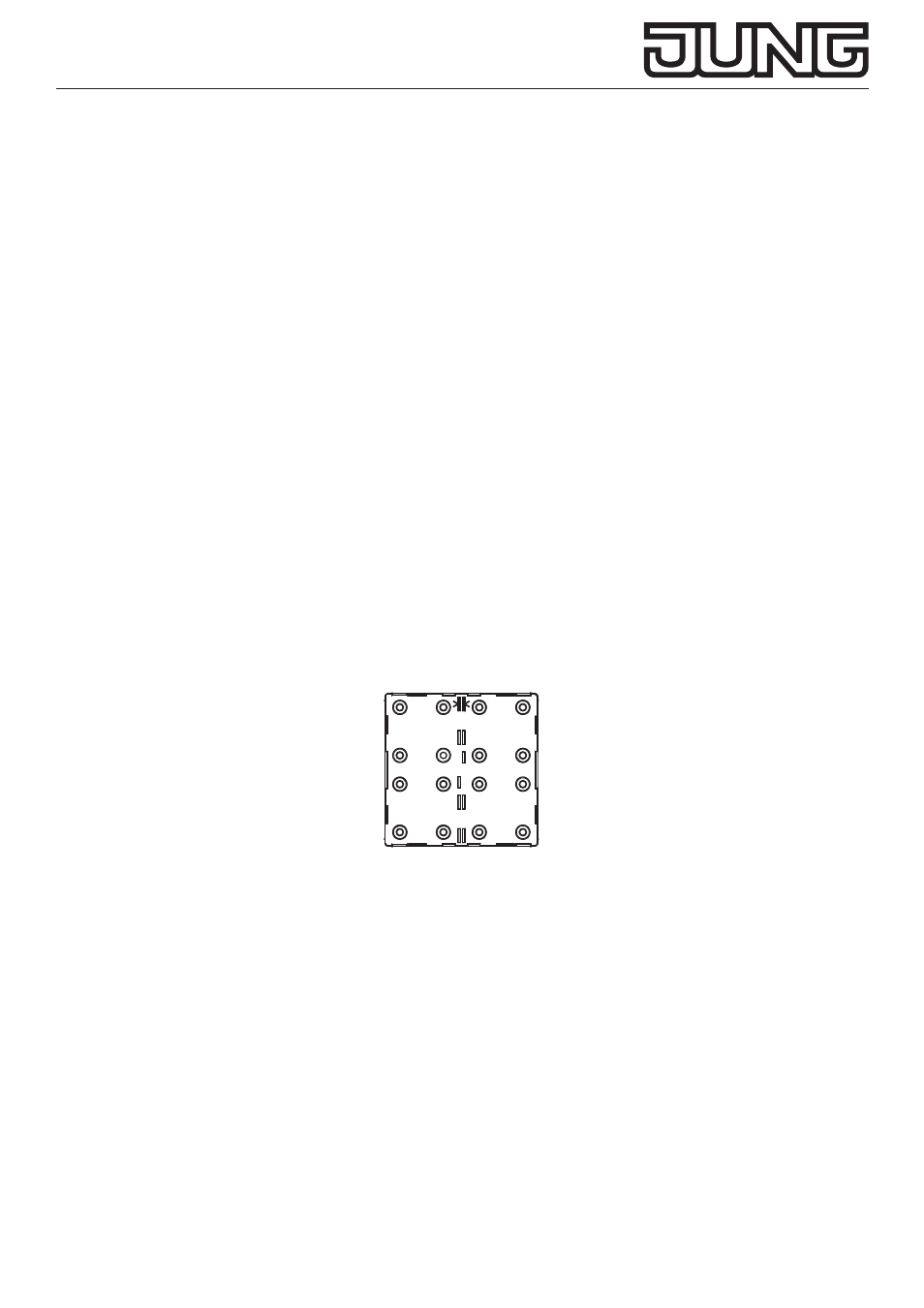

Bild 6:
LED 1: Zentral EIN, LED 2: Zentral AUS
• Taste 2 (Zentralfunktion) betätigen
Der Verknüpfungsmodus
Zentralfunktion ist aktiv.
Taste 1: Zentral EIN
Taste 2: Zentral AUS
Freie Zentralfunktion leuchtet.
Zugewiesene Zentralfunktion blinkt
• Zentralfunktion auswählen, Taste 1 oder Taste 2 betätigen.
• Freie Tasten auswählen, die die Zentralfunktion schalten sollen.
Auswahl nach Bild 4.
Zurück zur Auswahl Zentralfunktion.
Freie Zentralfunktion leuchtet.
Zugewiesene Zentralfunktion blinkt.
Für weitere Verknüpfung leuchtende Taste auswählen.
Für Änderungen blinkende Taste auswählen.
• Zurück zur Programmierebene: Taste 16 lange, ca. 3 Sekunden, betätigen
LED 1 - 4+6 leuchten
