Licht-Management Sensormodul 8fach
Art.-Nr.: SM 1608
2
 Rückmeldung der Schaltzustände auf die angeschlossenen
Sensormodule
 Helligkeit der Rückmelde-LEDs in drei Stufen (Aus, 50%, 100%)
einstellbar
 bis zu 4 Sensormodule können an eine Relais-/Dimmstation oder
an 2 parallelgeschaltete Station angeschlossen werden
 parallelgeschaltete Relais-/Dimmstationen werden automatisch
erkannt
 Sensormodule können unterschiedliche Ausgänge ansteuern
 Klonen von Sensormodulen: Übertragen der Tastenzuordnung
eines Sensormoduls auf weitere Sensormodule (Anwendung z.B. in
Wechsel- oder Kreuzschaltungen)
 Einstellungen am Gerät bleiben auch nach
Netzspannungsausfallerhalten.
 einfache Installation über 2-Draht-Leitung
 beschriftbar (Text, Grafik, Foto)
 Einbau in Gerätedose nach DIN 49073
Information für die Elektrofachkraft

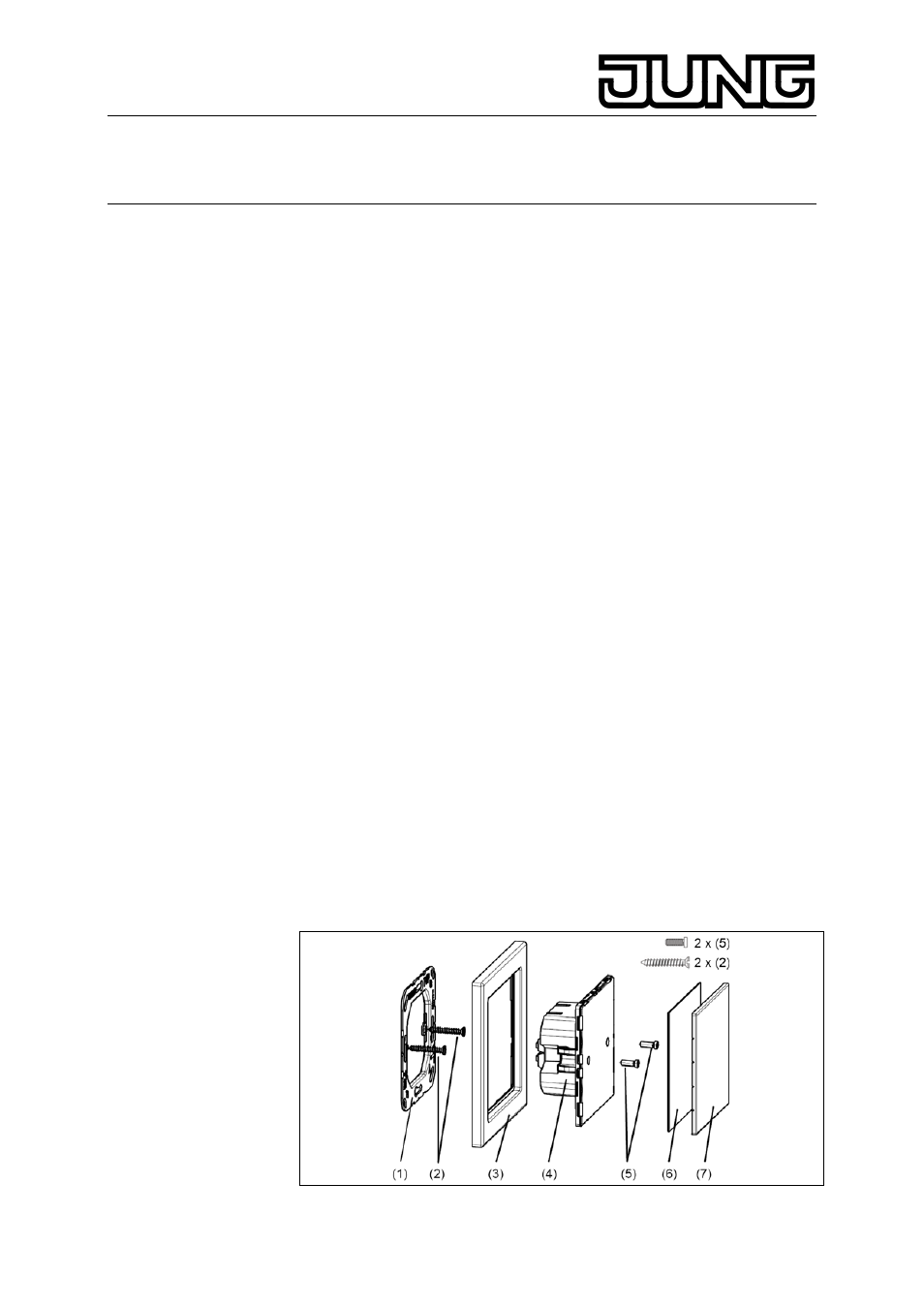

3. Montage und Anschluss
Tragringseite A für FD-Design
Tragringseite B für LS-Programme.
 Tragring (1) lagerichtig auf eine UP-Gerätedose montieren
(Kennzeichnung „TOP“ = oben; „Typ A“ oder „Typ B“ vorne)
Ausschließlich beiliegende Dosenschrauben (2) verwenden.
 Design-Rahmen (3) auf den Tragring setzen.
 Sensormodul (4) an die Relais-/Dimmstation anschließen und auf
den Tragring aufstecken. Anschlussklemme unten!
 Sensormodul mit den beiliegenden Kunststoffschrauben (5) am
Tragring befestigen. Kunststoffschrauben nur leicht (!) anziehen.
 Abdeckung (7) mit eingelegter Beschriftung oder Foto (6) auf das
Sensormodul rasten. Rastbefestigung seitlich an der Abdeckung.
