JUNG SM1608 Benutzerhandbuch
Seite 5
Licht-Management Sensormodul
8fach
Art.-Nr.:
SM
1608
5
5.2. Kanalwahl und Gruppenzuordnung
Die LEDs 1 bis 8 (16) blinken.
Taste 1 weist den Lastausgang A1 an der Relais-/Dimmstation zu, Taste
2 den Lastausgang A2 usw.

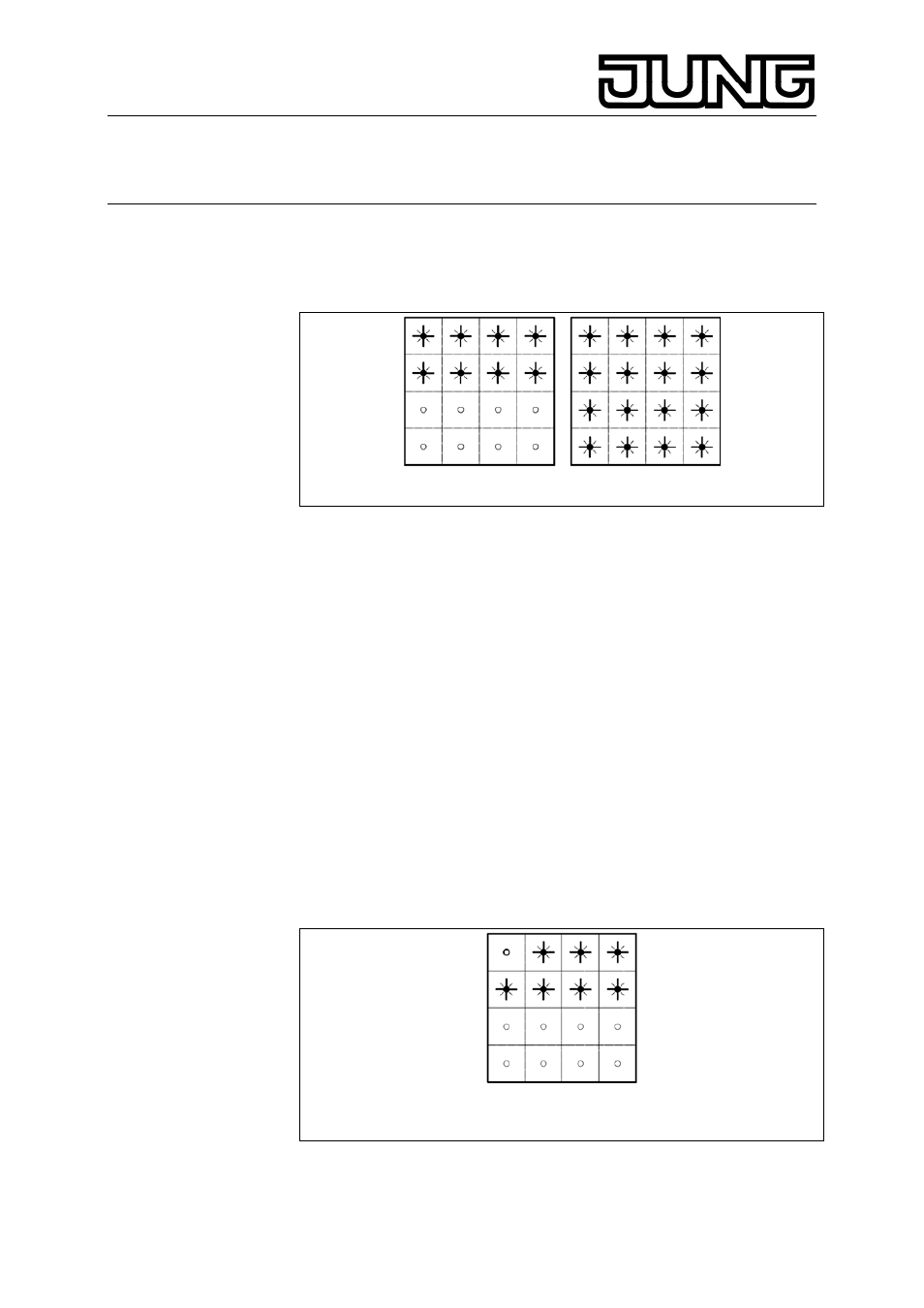

Bild 3 Tasten-LEDs 1-8 (1-16) blinken
Eine Gruppe kann aus einer bis max. 16 Tasten bestehen.
Eine Taste kann nicht gleichzeitig zwei Lastausgängen
zugewiesen werden.
Lastausgänge können in beliebiger Reihenfolge belegt werden.
Soll keine Gruppe belegt werden, weil nur Zentralfunktionen
zugewiesen werden sollen, eine Taste 9 - 16 lang betätigen.
Weiter mit Zentralfunktionen.
Blinkende Taste betätigen
Kanal entsprechend der Taste ist ausgewählt
Alle freien Tasten-LEDs sind aus
Zugeordnete LEDs leuchten 50%
Tasten der Gruppe nacheinander betätigen.
LEDs der Gruppe blinken
Erneutes kurzes Betätigen einer blinkenden Taste hebt die
Auswahl der Taste zur Gruppe auf.
Blinkende Taste lang (ca. 3 Sekunden) betätigen
Alle LEDs blinken 2x
Die Gruppe ist abgeschlossen
LEDs der belegten Kanäle leuchten 50%
LEDs der freien Kanälen blinken
Bild 4 Kanal 1 ist gruppiert. Taste-LED 1 leuchtet 50 %.
Tasten-LEDs 2-8 (2-16) blinken.
Alle weiteren Gruppen werden entsprechend zugewiesen.
Bereits abgeschlossene Gruppen können durch erneutes
Aufrufen der Gruppe korrigiert werden.
