Licht-Management Sensormodul
8fach
Art.-Nr.:
SM
1608
9
Sensormodul zeigt den Schaltzustand nicht richtig an
Statusrückmeldung an der Relais-/Dimmstation einschalten (siehe
Anleitung Relaisstation).
13. Zubehör
Relaisstation 8fach
Art.-Nr.: RS 8 REG HE
Dimmstation
Art.-Nr.: UDS 4 REG HE
14. Technische
Daten
Nennspannung Taster:
DC 24 V SELV
Strombelastbarkeit Schalter:
max. 20 mA
Anschluss: Anschlussklemme
Schutzklasse: III
Umgebungstemperatur:
-5 °C bis +45 °C
Lager-/Transporttemperatur:
-25 °C bis +70 °C
Stärke Einleger:
max. 0,25 mm
Technische Änderungen vorbehalten.

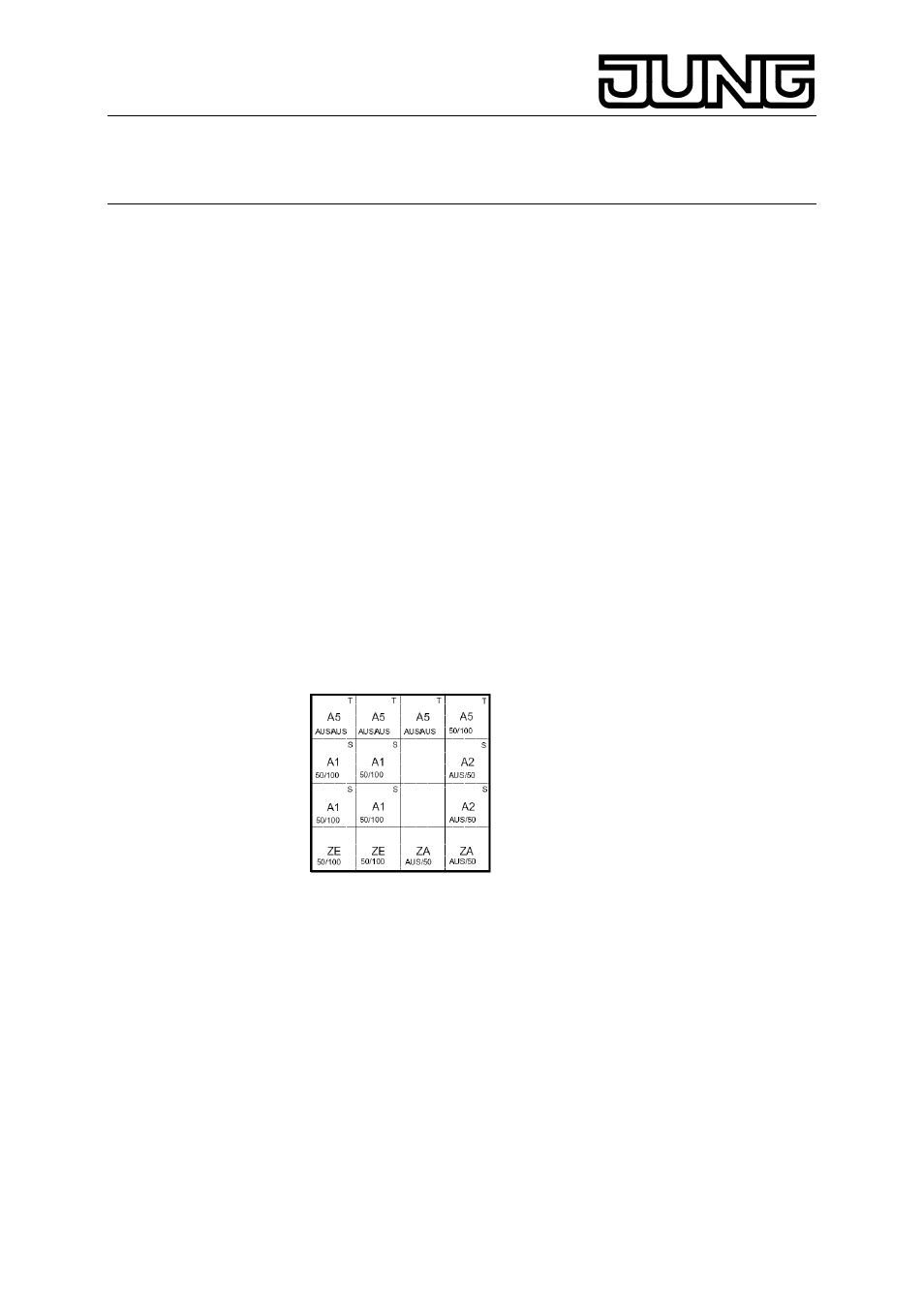

15. Planungshilfe
Beispiel:
T, S, J Ausgang Relaisstation als Schalter, Taster oder Jalousie
A1, A2.. Ausgang Relaisstation
ZE/ZA Zentralfunktion
50/100 Rückmelde LED Zustand im ein- ausgeschalteten Zustand
