Inbetriebnahme – JUNG SM1608 Benutzerhandbuch
Seite 3
Licht-Management Sensormodul
8fach
Art.-Nr.:
SM
1608
3
Bild 7: Montage

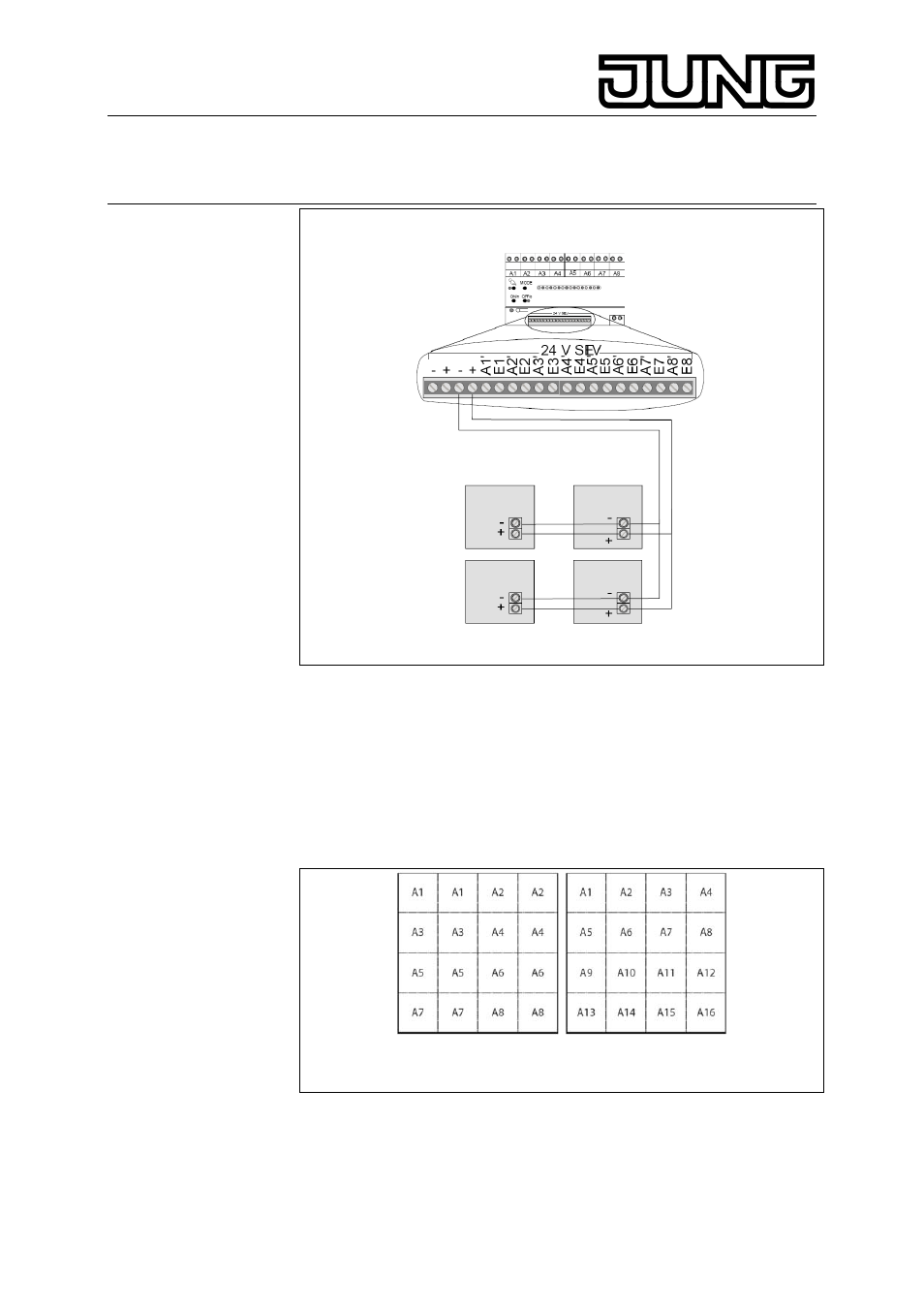

Bild 1: Anschluss von max. 4 Sensormodulen an die Relaisstation
Polung
beachten
Vor Einstellen des Parallelbetriebs an der Relais-/Dimmstation
muss das Sensormodul angeschlossen sein. Der Parallelbetrieb
wird ansonsten nicht erkannt.
4. Inbetriebnahme
Im Auslieferungszustand sind die Tasten (Sensorfelder) belegt und den
Ausgängen der Relais-/Dimmstation zugeordnet.
Bild 2: Tastenbelegung bei Anschluss an eine Relaisstation A 1 – 8 und
an 2 parallel betriebenen Relaisstationen A 1 - 16
An der Relais-/Dimmstation muss die Betriebsart der
Lastausgänge entsprechend den Anforderungen gewählt werden
(Tasten, Schalten, Jalousie). Die Betriebsart kann nicht am
Sensormodul eingestellt werden.
