5. Gruppierung
Durch Eingabe einer 4-stelligen Zahlenkombination gelangen Sie in den
Gruppierungsmodus.
Das Sensormodul muss an die Relais-/Dimmstation angeschlossen
sein.
Sensorflächen werden im Folgenden als Tasten bezeichnet.
Für die vollständige Gruppierung müssen folgende Schritte
durchgeführt werden: „Aktivierung des Gruppierungsmodus„
„Kanalwahl und Gruppenzuordnung“, „Zentralfunktion“ und „LED-
Helligkeit“.
5.1. Aktivierung des Gruppierungsmodus
Im Gruppierungsmodus werden keine Schaltbefehle ausgeführt.
Tasten 6 – 3 – 5 – 5 nacheinander betätigen (Bild 6)
Alle LEDs blinken 2x
Tasten 6 – 3 – 5 – 5 erneut nacheinander betätigen
Alle LEDs blinken 2x, danach
LEDs 1 bis 8 (1 bis 16) blinken
Der Gruppierungsmodus ist aktiv.
Die 8 (16) LEDs stehen für die Lastausgänge der Relais-
/Dimmstation Universal, bei zwei parallel geschalteten Relais-
/Dimmstationen 16 Lastausgänge
LED 1 → Lastausgang 1
LED 2 → Lastausgang 2 usw.
Tasten die nicht belegt sind geben keinen Bestätigungston bei
der ersten Eingabe des Aktivierungscodes.
Erfolgt nach Aktivierung des Gruppierungsmodus vor Abschluss
der Zuordnungen 2 Minuten keine Bedienung wird die
vorhergehende Zuordnung wieder aktiv.

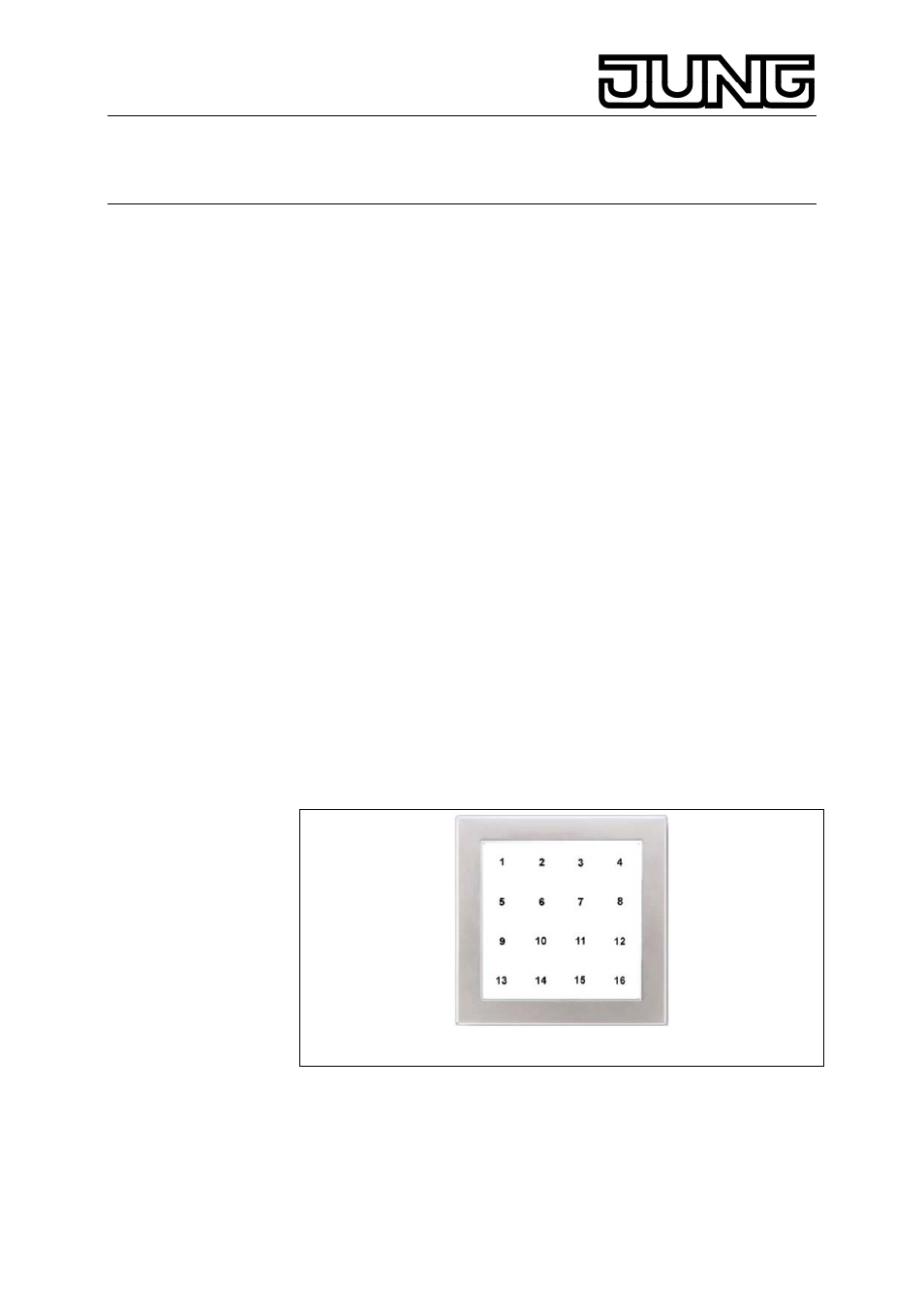

Bild 6: Sensorfeld
