JUNG UDS4REGHE - Handbuch (Seite 10)

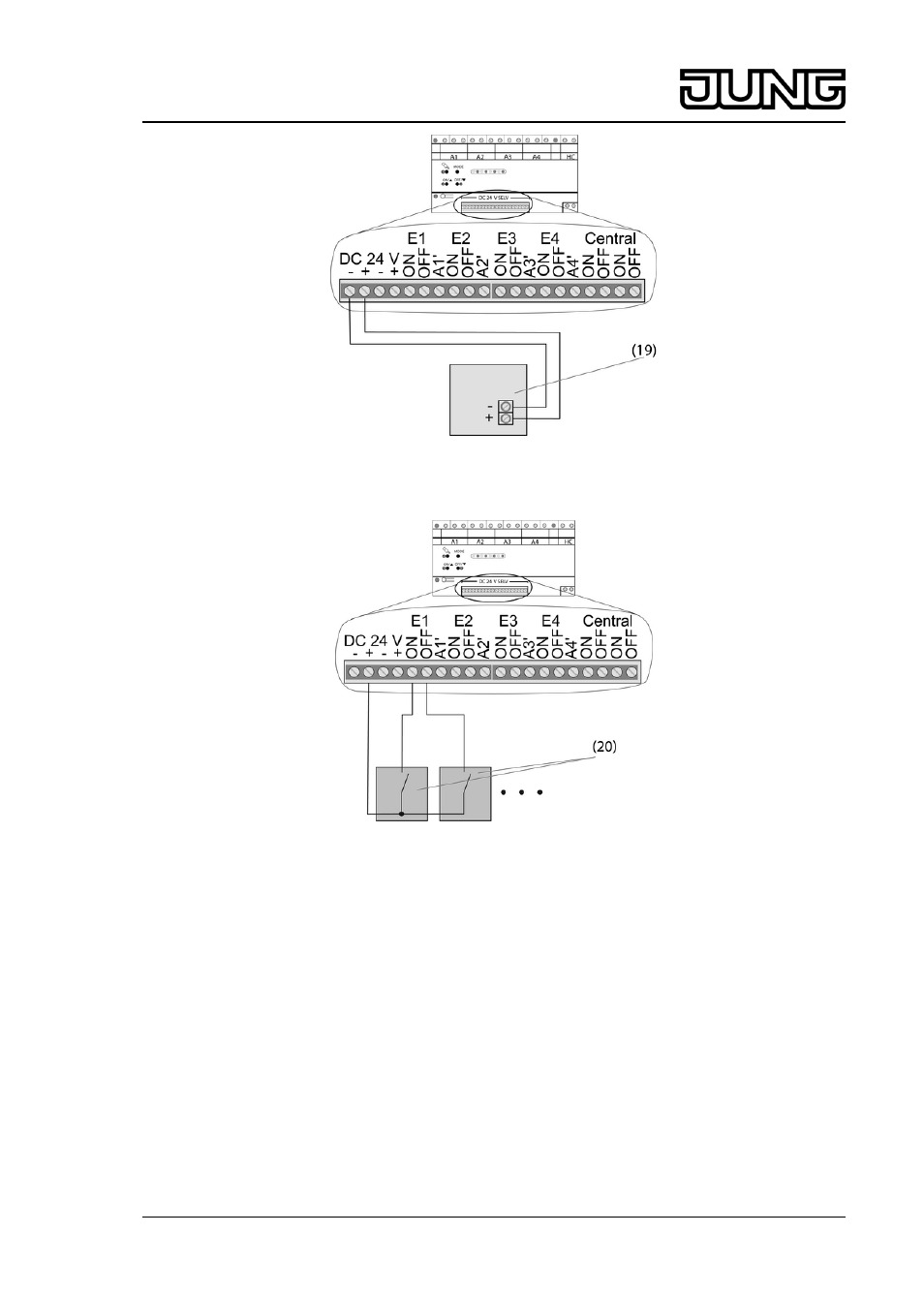

Bild 6: Anschlussbeispiel Sensormodul oder Tastsensor-Modul
Bild 7: Anschlussbeispiel unbeleuchtete Installationstaster
(18) Tastsensor 24 V / Tastsensor-Modul 24 V
(19) Sensormodul / Tastsensor-Modul
(20) unbeleuchteter Installationstaster
Bedienung von zwei Dimmstationen mit einem Sensormodul oder Tastsensor-Modul
Sensormodule oder Tastsensor-Module können zwei Dimmstationen gemeinsam bedienen.
Dazu sind die beiden Dimmstationen parallel zu schalten. Die Sensormodule müssen dabei
mindestens dem Versionsstand V02 entsprechen. Die Geräteadresse einer Dimmstationen
muss geändert werden (siehe Geräteadresse einstellen).
10/19 82577213
J:0082577213 10.12.2013
Licht-Management
Dimmstation Universal
