Beispiel
Lastausgang
Anschlussleistung
A1
20...150 W/VA
A1+A2
150...240 W/VA
A1+A2+A3
150...360 W/VA
A1+A2+A3+A4
150...480 W/VA
i An parallelgeschaltete Ausgänge keine HV-LED- oder Kompaktleuchtstofflampen
anschließen.
i Tronic- und induktive Trafos nicht gemeinsam am selben Ausgang anschließen.
o Lasten gemäß Anschlussbeispiel anschließen.
Bedienstelle anschließen
Die Bedienung erfolgt mit den unter Zubehör genannten Geräten.
o Bedienstelle gemäß Anschlussbeispiele anschließen (Bild 5), (Bild 6) oder (Bild 7).

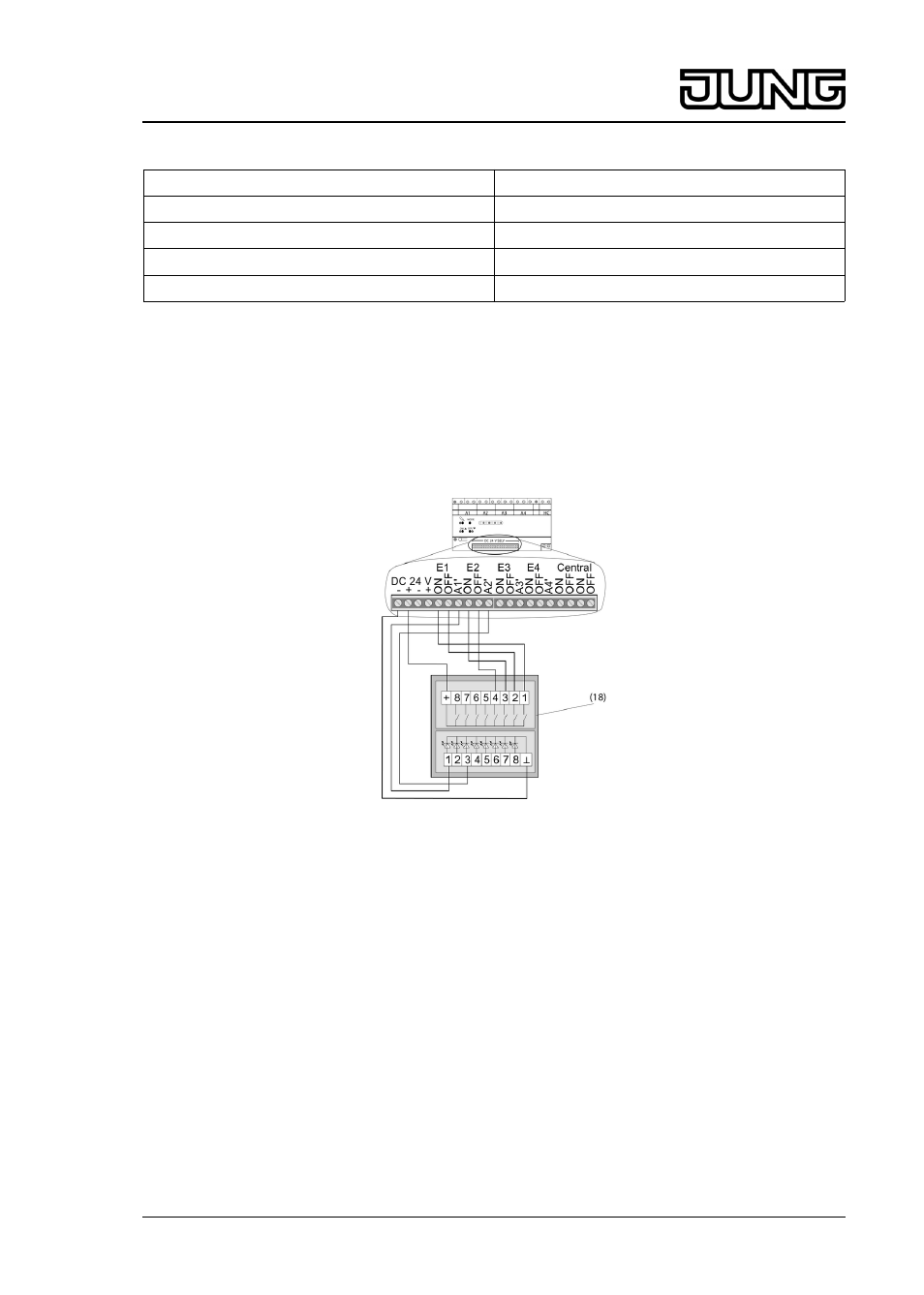

Bild 5: Anschlussbeispiel Tastsensor 24 V 4fach, Tastsensor-Modul 24 V 4fach
i Der Übersichtlichkeit halber sind nur die ersten vier Kanäle angeschlossen. Weitere Kanäle
sinngemäß ergänzen. Für einen vollständigen Anschluss wird eine bis zu 20-adrige Leitung
benötigt.
