JUNG UDS4REGHE Benutzerhandbuch
Seite 11

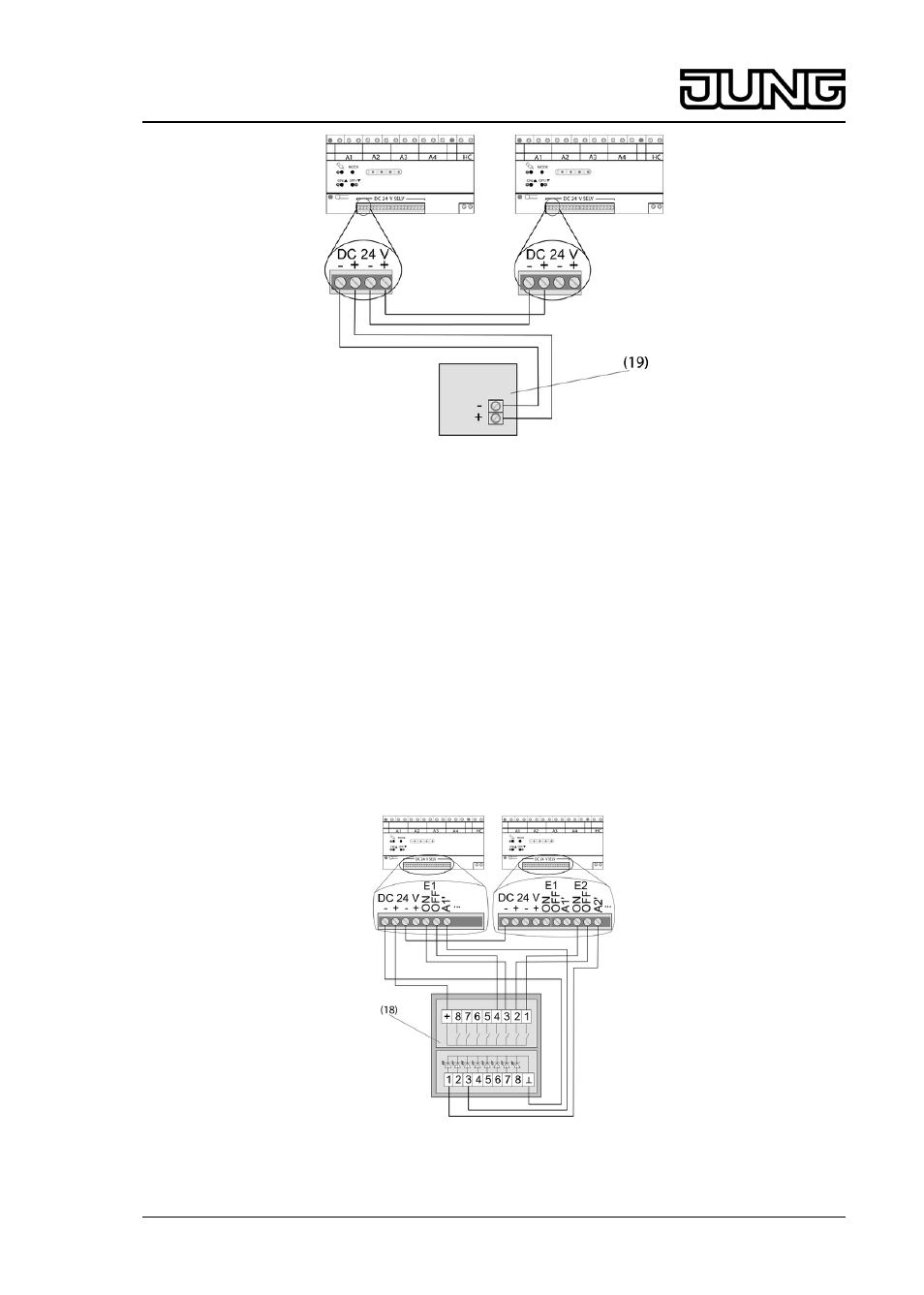

Bild 8: Anschlussbeispiel ein Sensormodul oder Tastsensor-Modul an zwei Dimmstationen
o Sensormodul oder Tastsensor-Modul gemäß Anschlussbeispiel an die Dimmstationen
anschließen (Bild 8).
i Netzversorgung der Dimmstationen an gleichen Außenleiter anschliessen.
i Auch an parallelgeschaltete Dimmstationen dürfen nur vier Sensormodule oder
Tastsensor-Module angeschlossen werden.
Bedienung von mehreren Dimmstationen mit einem Tastsensor 24 V oder
Tastsensor-Modul 24 V
Bei Betrieb mit Tastsensoren 24 V oder Tastsensor-Modul 24 V können diese an bis zu vier
Dimmstationen angeschlossen werden. Dazu muss der Minuspol der einzelnen Dimmstationen
miteinander verbunden werden. Es können z.B. mit einem Tastsensor 24 V Lastausgänge von
mehreren Dimmstationen geschaltet werden (Bild 9) oder eine Zentralsteuerung von mehreren
Dimmstationen realisiert werden (Bild 10).
Anschlussbeispiel ein Tastsensor 24 V an zwei Dimmstationen. Hier wird mit Kanal 1 und
Kanal 2 des Tastsensors 24 V Lastausgang A2 der rechten Dimmstation und mit Kanal 3 und
Kanal 4 der Lastausgang A1 der linken Dimmstation bedient.
Bild 9: Anschlussbeispiel ein Tastsensor 24 V oder Tastsensor-Modul 24 V an zwei
Dimmstationen
11/19
82577213
J:0082577213
10.12.2013
Licht-Management
Dimmstation Universal
