Seite 12

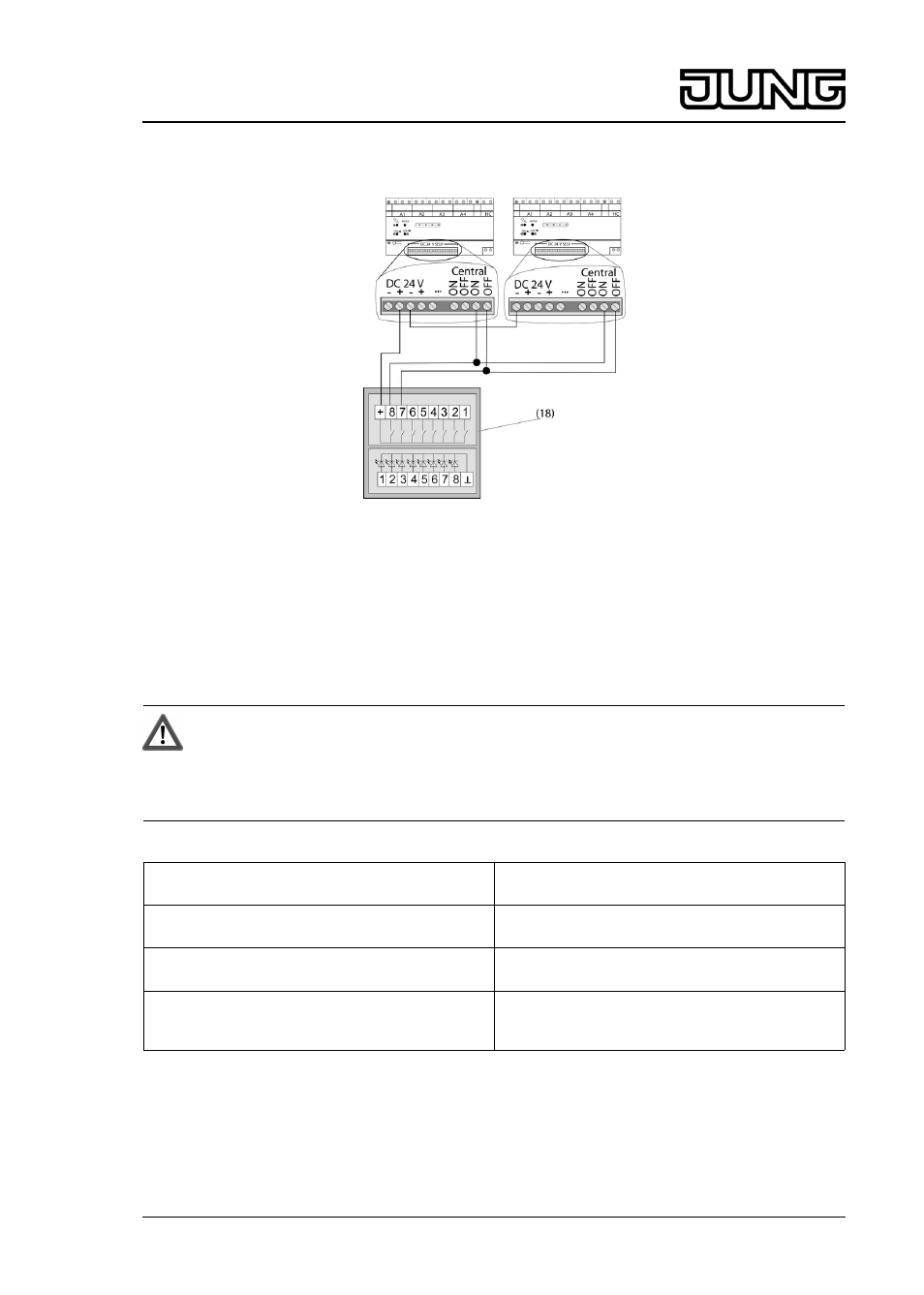

Anschlussbeispiel Zentralfunktion. Hier schaltet Kanal 7 des Tastsensors Zentral AUS und
Kanal 8 Zentral EIN.
Bild 10: Anschlussbeispiel Zentral EIN Zentral AUS
o Tastsensor 24 V gemäß Anschlussbeispiel (Bild 9) oder (Bild 10) anschließen.
i Die Rückmelde LED der Tastsensoren 24 V werden nur an die Ansteuerausgänge einer
Dimmstation angeschlossen. Diese Dimmstation gibt dann stellvertretend für beide
Dimmstationen den Zustand der Lastausgänge an.
i Sinngemäß können auch Installationstaster verwendet werden.
5.2 Inbetriebnahme
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Für Arbeiten am Gerät nur isoliertes Werkzeug verwenden!
Spannungsführende Teile in der Umgebung abdecken.
Übersicht Programmier- und Einstellmodi
Taste Mode (15) ca. 3 Sekunden drücken
Programmiermodus für Dimmprinzip,
Minimalhelligkeit und Zentralfunktion
Tasten ON/n (13) und OFF/o (16) gleichzeitg
ca. 3 Sekunden drücken
Einstellen von Geräteadresse und
Statusmeldungen
Tasten Mode (15) und Prog (3) gleichzeitig
ca. 3 Sekunden drücken
Parallelschalten von Lastausgängen (siehe
Kapitel Montage und elektrischer Anschluss)
Tasten c (11), Mode (15), ON/n (13) und
OFF/o (16) gleichzeitig ca. 3 Sekunden
drücken
Länge der Abdimmfunktion einstellen und
Werkseinstellungen wiederherstellen
