Temperatur-Management
Raumtemperaturregler Standard mit Display TR D .. 231 ..
27.05.2014
(7)
(5)
(1)

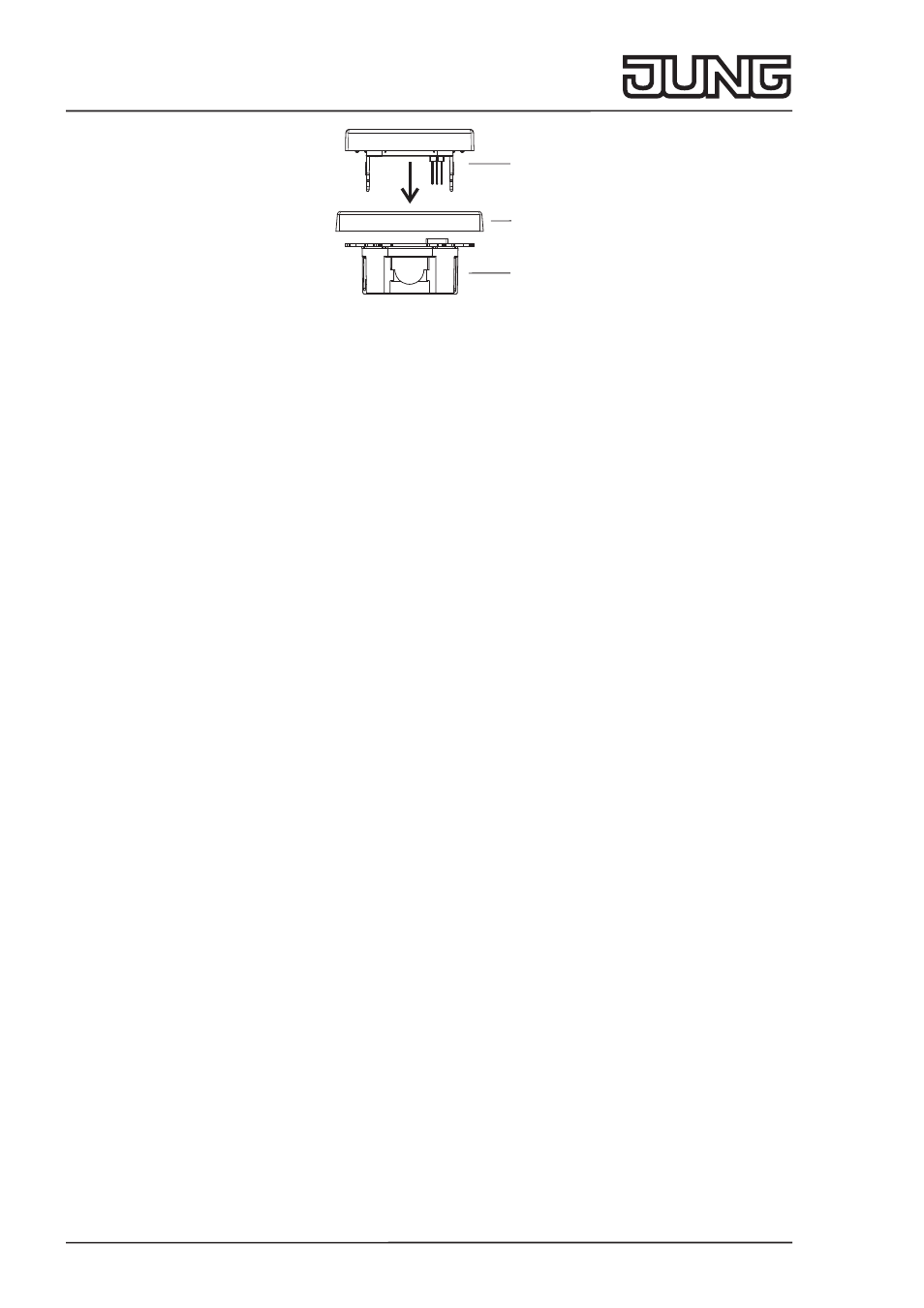

Bild 6: Aufstecken des Bedienteils
■
Designrahmen (5) aufsetzen und durch Aufstecken des Bedienteils (1) fi xieren.
5.1.3 Externen Fernfühler anschließen
Für die Regelverfahren „Fußbodentemperaturregler“ und „Raumtemperaturregler mit Begren-
zer“ ist ein externer Fernfühler erforderlich. Die Leitung des Fernfühlers führt Netzspannung und
kann mit geeigneten Leitungen auf 50 m verlängert werden. Um Signalstörungen zu vermeiden,
Leitung des Fernfühlers nicht zusammen mit Netzleitungen verlegen. Es empfi ehlt sich, den
Fernfühler in einem Schutzrohr zu verlegen.
■
Fernfühler (Bild 4, Pos. (20)) gemäß Anschlussplan anschließen.
■
Zum Einführen und Entfernen der Anschlussleitung mit geeignetem Werkzeug die Lösetas-
ten (Bild 4, Pos. (24)) eindrücken.
5.1.4 Externen Schalter am ECO-Eingang anschließen
Um die Temperatur automatisch auf einen voreingestellten Wert zu regeln, ist der Anschluss
eines externen Schalters, z. B. einer Zeitschaltuhr erforderlich.
■
Anschlussleitung des externen Schalters gemäß Anschlussplan anschließen.
■
Zum Einführen und Entfernen der Anschlussleitung mit geeignetem Werkzeug die Lösetas-
te (Bild 4, Pos. (25)) eindrücken.
