2/20 0024073400
Temperatur-Management
Raumtemperaturregler Standard mit Display TR D .. 231 ..
27.05.2014
1 Sicherheitshinweise
Das Gerät darf nur durch Elektrofachkräfte geöffnet und gemäß dem Schaltbild am Gerät
bzw. dieser Anleitung installiert werden. Dabei sind die bestehenden Sicherheitsvorschriften
zu beachten.
Um die Anforderungen der Schutzklasse II zu erreichen, müssen entsprechende Installa-
tionsmaßnahmen ergriffen werden.
Dieses unabhängig montierbare elektronische Gerät dient der Regelung der Temperatur
ausschließlich in trockenen und geschlossenen Räumen, mit üblicher Umgebung.
Dieses Gerät entspricht der EN 60730, es arbeitet nach der Wirkungsweise 1C.
Bei Nichtbeachtung dieser Anleitung können Schäden am Gerät, Brand oder andere Ge-
fahren entstehen.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
(2)
(3)
(1)
(4)
(5)
(6)
(7)

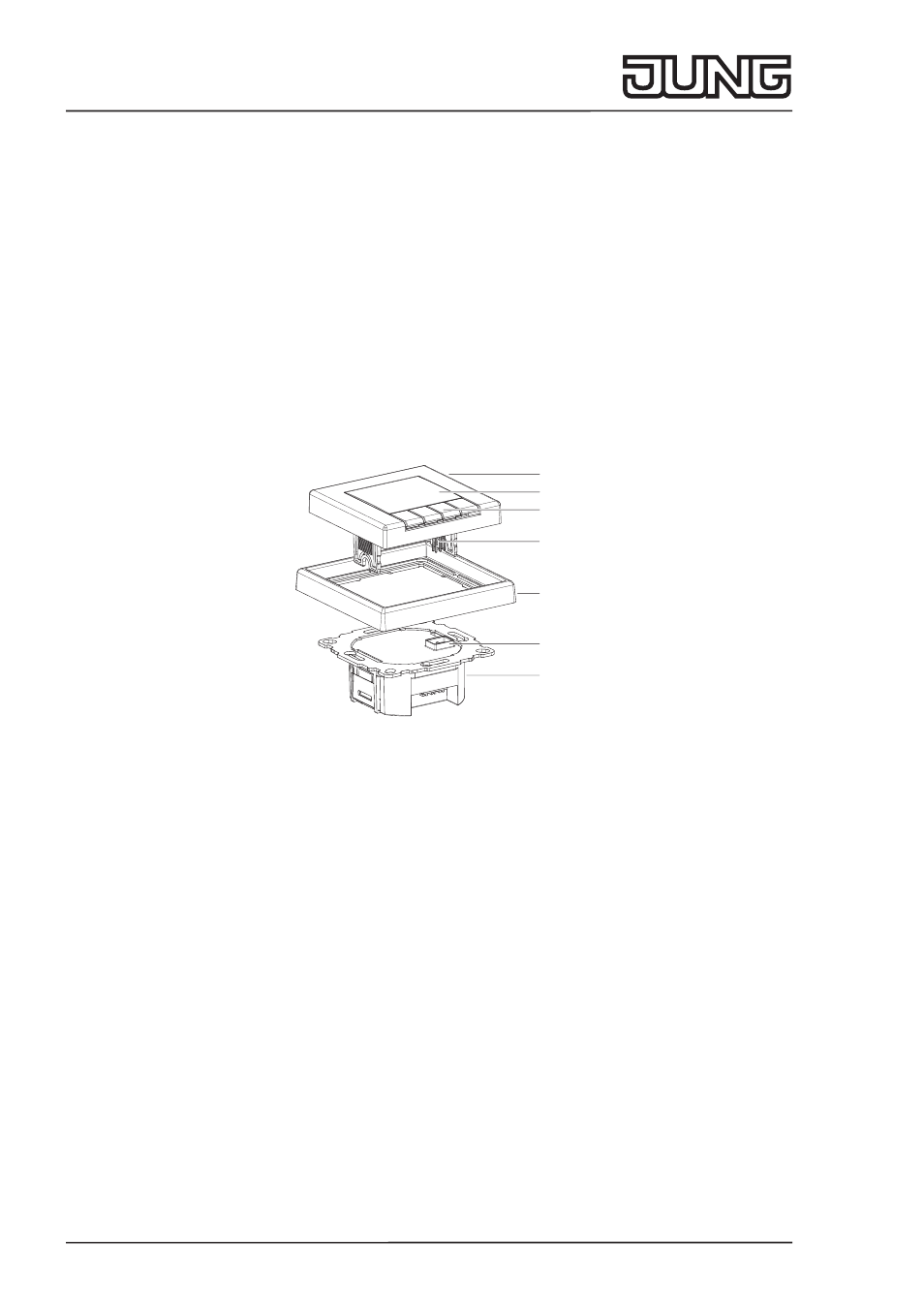

Bild 1: Aufbau Temperaturregler
(1) Bedienteil
(2) Display
(3) Bedientasten
(4) Steckkontakte
(5) Designrahmen (nicht im Lieferumfang)
(6) Buchse für Steckkontakte
(7) Einsatz
3 Funktion
3.1 Bestimmungsgemäßer Gebrauch
– Messen und Regeln der Raumtemperatur
– Messen und Regeln der Fußbodentemperatur
– Raumtemperaturregelung via Fußbodenheizung mit Begrenzerfunktion (z. B. in Verbindung
mit Kachelöfen)
– Verwendbar für „nur Heizen“ oder „nur Kühlen“
– Montage in Gerätedose nach DIN 49073
– Betrieb ausschließlich in trockenen, geschlossenen Räumen
