JUNG DAS4370 - Handbuch (Seite 6)

KNX Alarmsystem Sperrelement
Art.-Nr.: DAS 4370

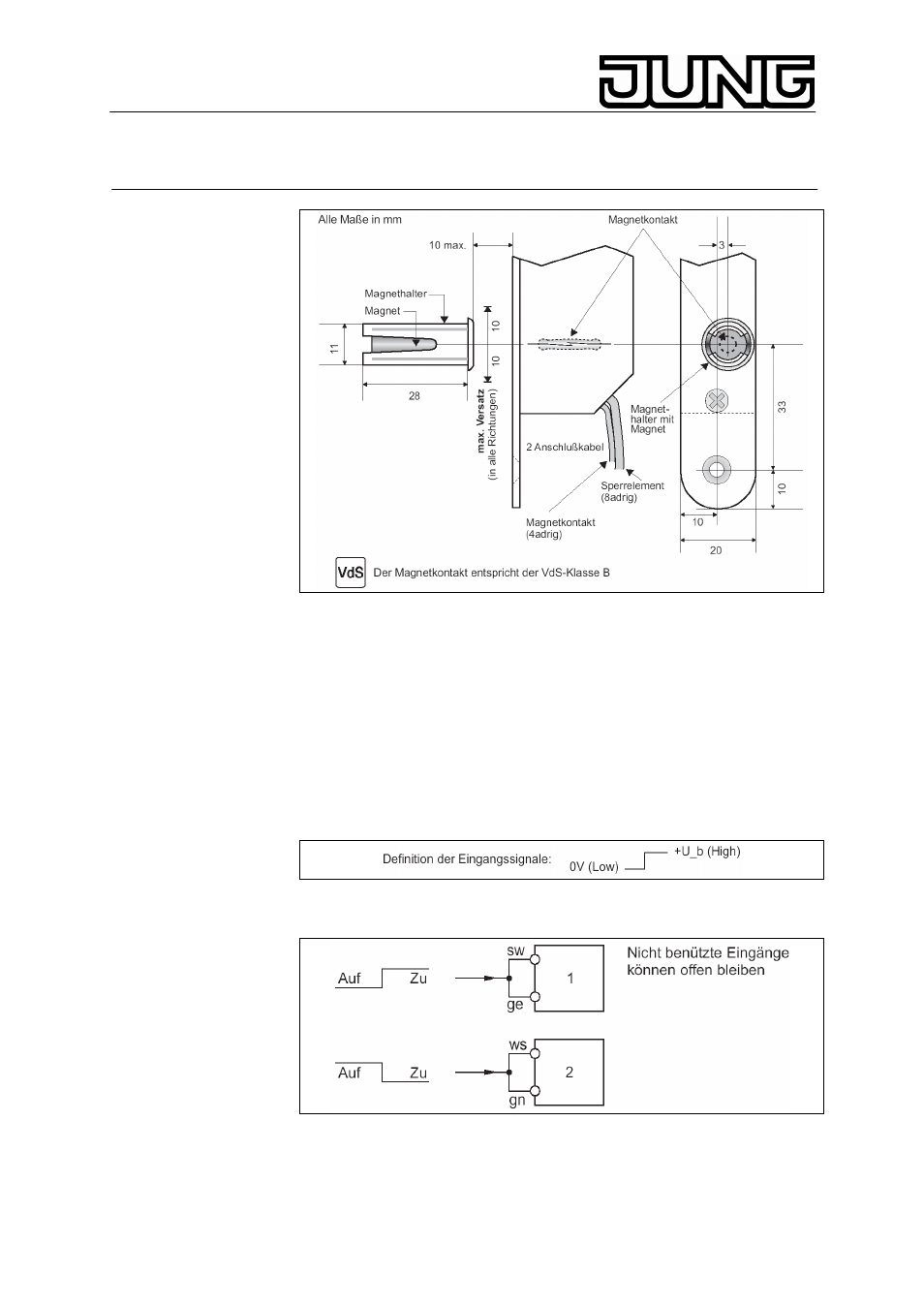

4. Ansteuerungsmöglichkeiten
Das Sperrelement ist mit einem geschirmten flexiblen Kabel versehen,
mit dem sämtliche elektrische Verbindungen hergestellt werden können.
Der Verschlußbolzen wird bei einer entsprechenden Ansteuerung durch
den Motor ausbzw. eingefahren.
Die ist auf insgesamt möglich (siehe Abbildung unten). Dabei kann
zwischen statischer Ansteuerung (4.1) und dynamischer Ansteuerung
(4.2) mit unterschiedlicher Polarität der Steuersignale gewählt werden.
Ansteuerung 6 verschiedene Arten Definition der Eingangssignale:
4.1. Statische Ansteuerung
6
