KNX Alarmsystem
Sperrelement
Art.-Nr.: DAS 4370

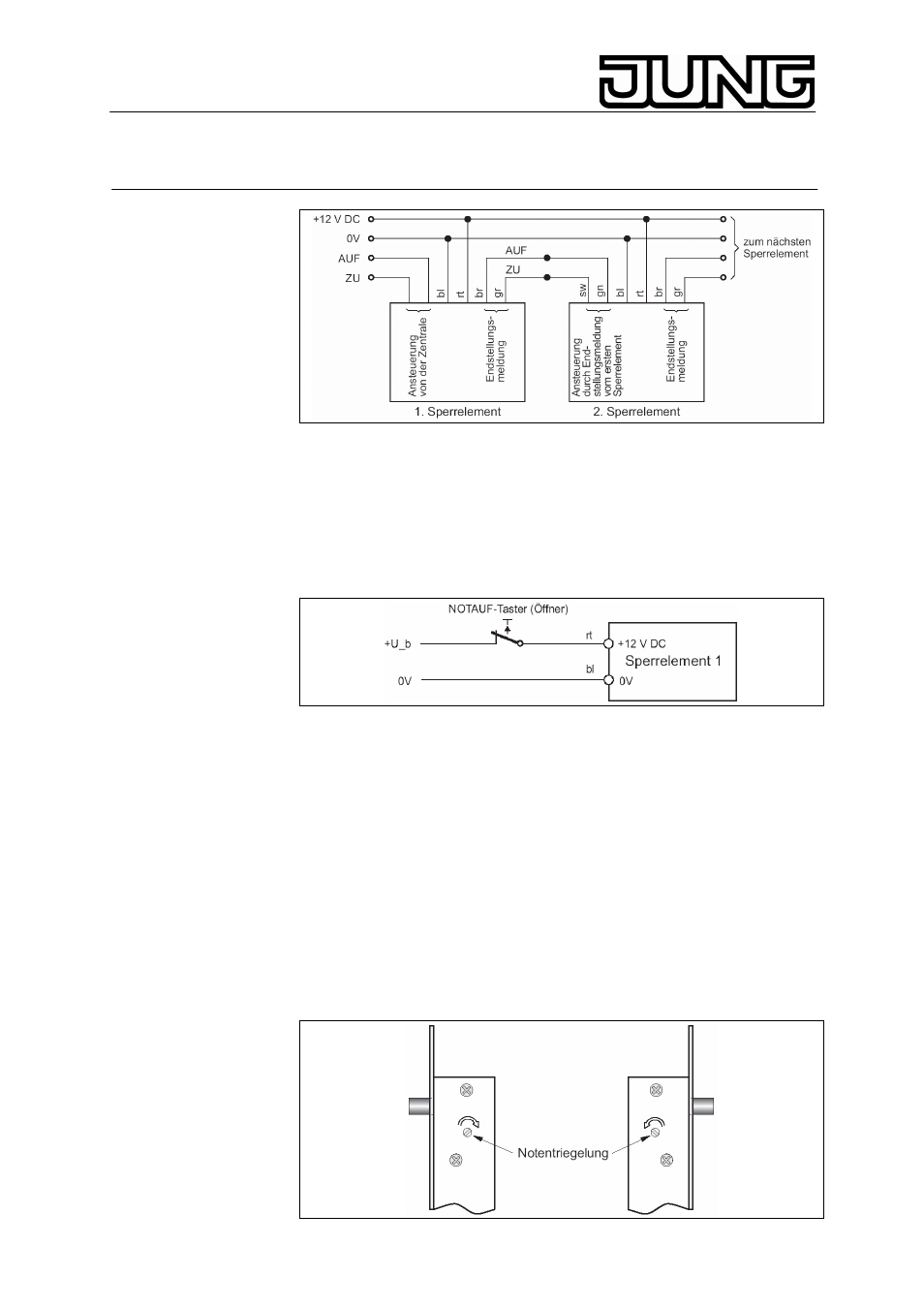

7. Notentriegelung
7.1. Elektrische Notentriegelung
Durch eine kurzzeitige Unterbrechung der Betriebsspannung fährt der
Verschlußbolzen automatisch in die Stellung "AUF". Dies kann z.B. durch
Einschleifen eines Tasters in die Leitung +U_b (rot) erreicht werden.
7.2. Mechanische Notentriegelung
Auf beiden Seiten des Sperrelements ist die Notauf-Achse zugänglich.
Mit einem Schlitzschraubendreher kann damit der Verschlußbolzen in die
Stellung "AUF" gebracht werden.
Dabei wird die Achse in der unten angegebenen Drehrichtung so weit
gedreht, bis der Bolzenmittels der eingebauten Feder in die Stellung
"AUF" springt.
Kann die Federkraft den Bolzen aufgrund einer Verklemmung nicht
zurückziehen, dreht man die Notauf-Achse in die selbe Richtung weiter
(mit einem etwas höheren Kraftaufwand), bis sich der Bolzen in der
Stellung "AUF" befindet.
Hinweis: Die Bohrung kann unter Verwendung der dem Sperrelement
beigelegten Bohrschablone oder der Maßzeichnung 3.1 angebracht
werden.
