Capture Eingänge CAP0 und CAP1
An der Vorderseite sind zwei TTL-Eingänge (CAP0 und CAP1) vorgesehen, mit
denen beliebige Ereignisse zeitlich festgehalten werden können. Wenn an einem
dieser Eingänge eine fallende TTL-Flanke erkannt wird, speichert der Mikroprozessor
die Nummer des Eingangs und die aktuelle Zeit in einem Pufferspeicher. Die Capture
Eingänge müssen über eine Software scharf gestellt werden, bevor ein Zeitstempel
aufgenommen wird. Über eine Telnet oder SSH Session kann der Befehl
„show_ucap“ benutzt werden, um die Capture Eingänge zyklisch scharf zu stellen und
die Zeitstempel auszugeben.

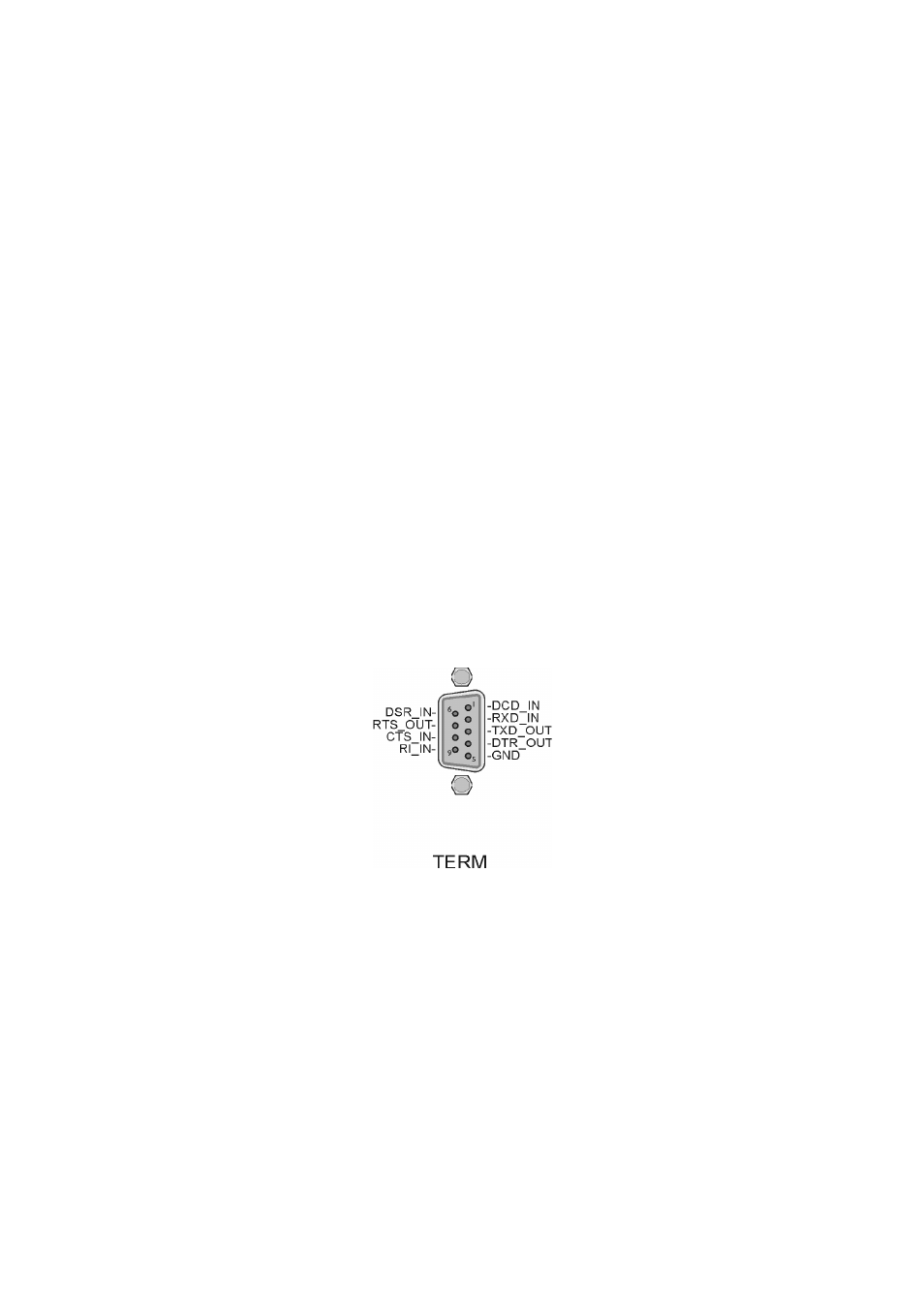

RS232 TERM
9 polige RS232 Schnittstelle zum Anschluss eines seriellen Terminals. Diese
Schnittstelle dient zur Konfiguration der SyncBox Parameter von einem über ein
NULL-MODEM Kabel angeschlossenen PC mittels eines Terminalprogrammes.Die
Einstellungen für die Schnittstelle auf dem PC müssen auf 38400 Baud, 8 Datenbits,
keine Parität und ein Stopbit (8N1) eingestellt werden. Die Terminal Emulation muss
auf VT100 gesetzt werden. Nach dem Herstellen der Verbindung sollte die
Eingabeaufforderung für die Benutzerkennung angezeigt werden (evtl. noch einmal
RETURN drücken; User: root; Passwort: timeserver)
