DCF77 Emulation
Die Funkuhr PZF509 generiert an einem TTL-Ausgang Zeitmarken, die kompatibel zu
den Zeitmarken des deutschen Zeitzeichensenders DCF77 sind. Der Langwellensender
DCF77 steht in Mainflingen bei Frankfurt und dient zur Verbreitung der amtlichen
Uhrzeit der Bundesrepublik Deutschland, das ist die Mitteleuropäische Zeit MEZ(D)
bzw. die Mitteleuropäische Sommerzeit MESZ(D). Der Sender wird durch die Atomuh-
renanlage der Physikalisch Technischen Bundesanstalt (PTB) in Braunschweig gesteu-
ert und sendet in Sekundenimpulsen codiert die aktuelle Uhrzeit, das Datum und den
Wochentag. Innerhalb jeder Minute wird einmal die komplette Zeitinformation übertra-
gen. Die von der PZF509 generierten Zeitmarken entsprechen immer dem DCF-Tele-
gramm, eine Veränderung der Zeitzone im Setup-Menü "TIME REF" auf "UTC" hat
keinen Einfluß auf die Emulation. Enthalten sind auch Ankündigungen von Sommer-/

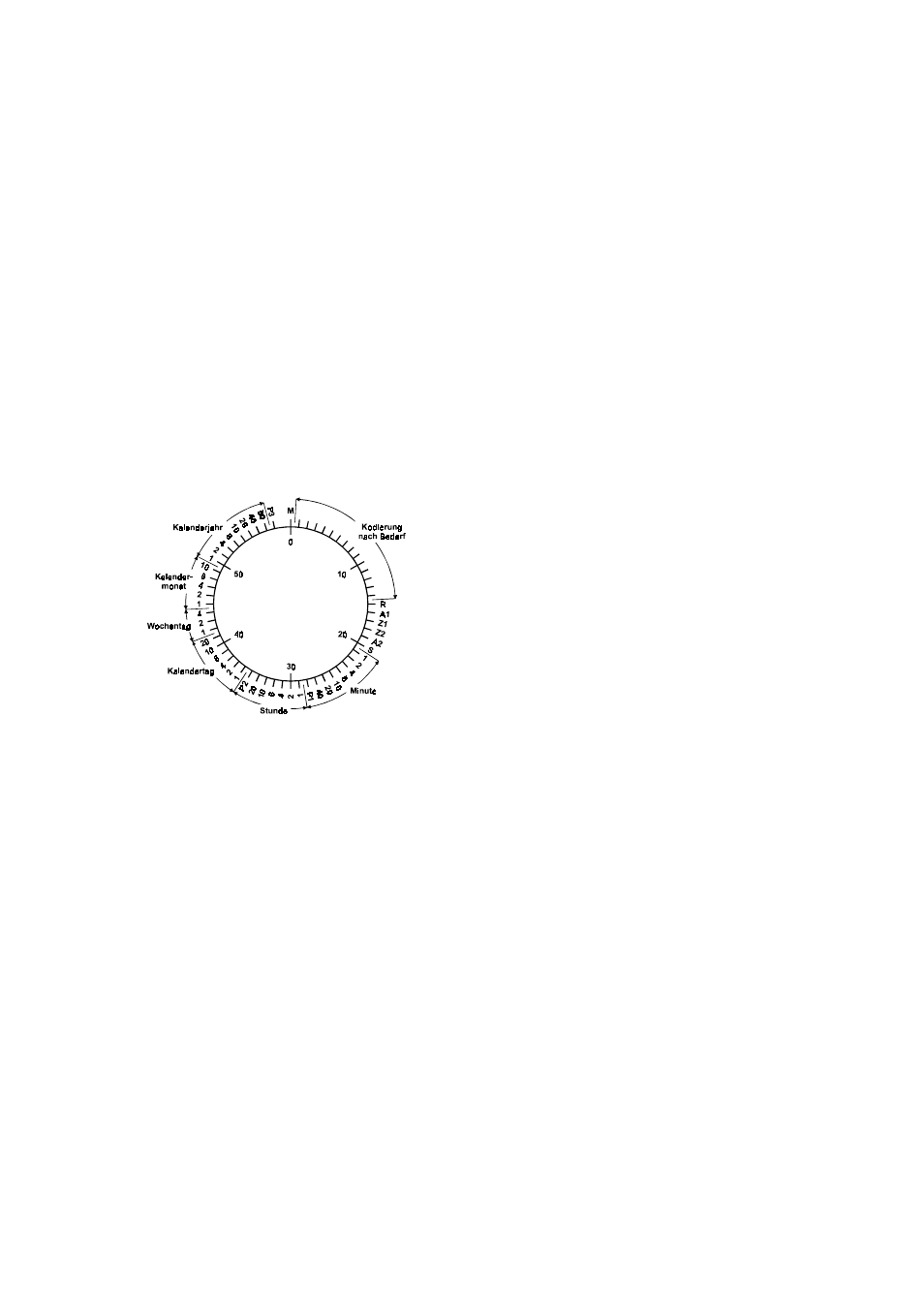

Winterzeitumschaltungen sowie die Schaltsekundenwarnung. Das Kodierschema ist
wie folgt:
M Minutenmarke (0.1 s)
R Aussendung über Reserveantenne
A1 Ankündigung Beginn/Ende der Sommerzeit
Z1, Z2 Zonenzeitbits
Z1, Z2 = 0, 1: Standardzeit (MEZ)
Z1, Z2 = 1, 0: Sommerzeit (MESZ)
A2 Ankündigung einer Schaltsekunde
S Startbit der codierten Zeitinformation
P1, P2, P3 gerade Paritätsbits
Sekundenmarken mit einer Dauer von 0.1 sec entsprechen einer binären “0” und solche
mit 0.2 sec einer binären “1”. Die Information über die Uhrzeit und das Datum sowie
einige Parity- und Statusbits finden sich in den Sekundenmarken 17 bis 58 jeder Minute.
Durch das Fehlen der 59. Sekundenmarke wird die Minutenmarke angekündigt. Die
Zeitmarken sind mit TTL-Pegel (aktiv HIGH) an der Steckerleiste verfügbar.
Hardwareuhr
Auf der Karte befindet sich eine batteriegepufferte Hardwareuhr. Sie sorgt bei Span-
nungsausfall für das Weiterführen von Uhrzeit- und Datumsinformationen. Ein zusätzli-
ches RAM in dem Uhrenbaustein wird zur Speicherung wichtiger Systemparameter
genutzt.
