Seite 8
8

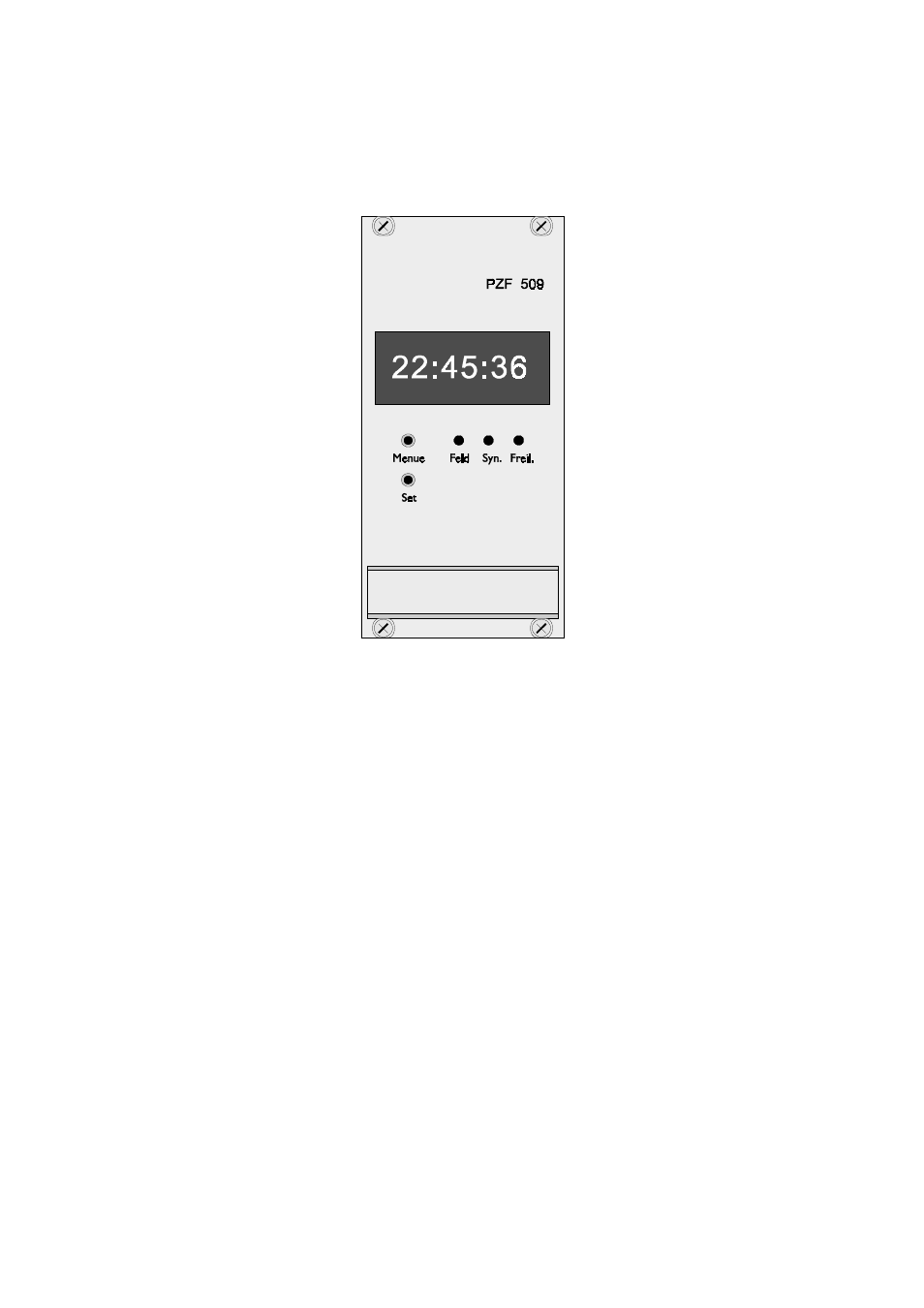

Schema der Frontplatte
Kontroll-LEDs
Das Feld-LED leuchtet, sobald ein DCF-Signal mit einer Feldstärke größer als der für
den Korrelationsempfänger nötigen am Eingang des Empfängerkreises der PZF509
erkannt wurde.
Ein eingeschaltetes Synchron-LED zeigt an, daß am Sekundenende Korrelations-
faktoren errechnet wurden, die für einen korrekten Empfang nicht mehr ausreichend
sind. Gründe hierfür können ein starker Störer innerhalb der Empfangsbandbreite der
PZF509 oder ein Senderausfall sein.
Leuchtet das Freilauf-LED, so konnte die interne Hardwareuhr nicht mit der
DCF77-Zeit synchronisiert werden. Dies ist z.B. nach dem Einschalten der PZF509
für bis zu zwei Minuten der Fall, da zwei aufeinanderfolgende DCF-Telegramme auf
plausible Daten überprüft werden, bevor diese übernommen werden. Auch kurze
Empfangsstörungen können diesen Zustand hervorrufen.
