9

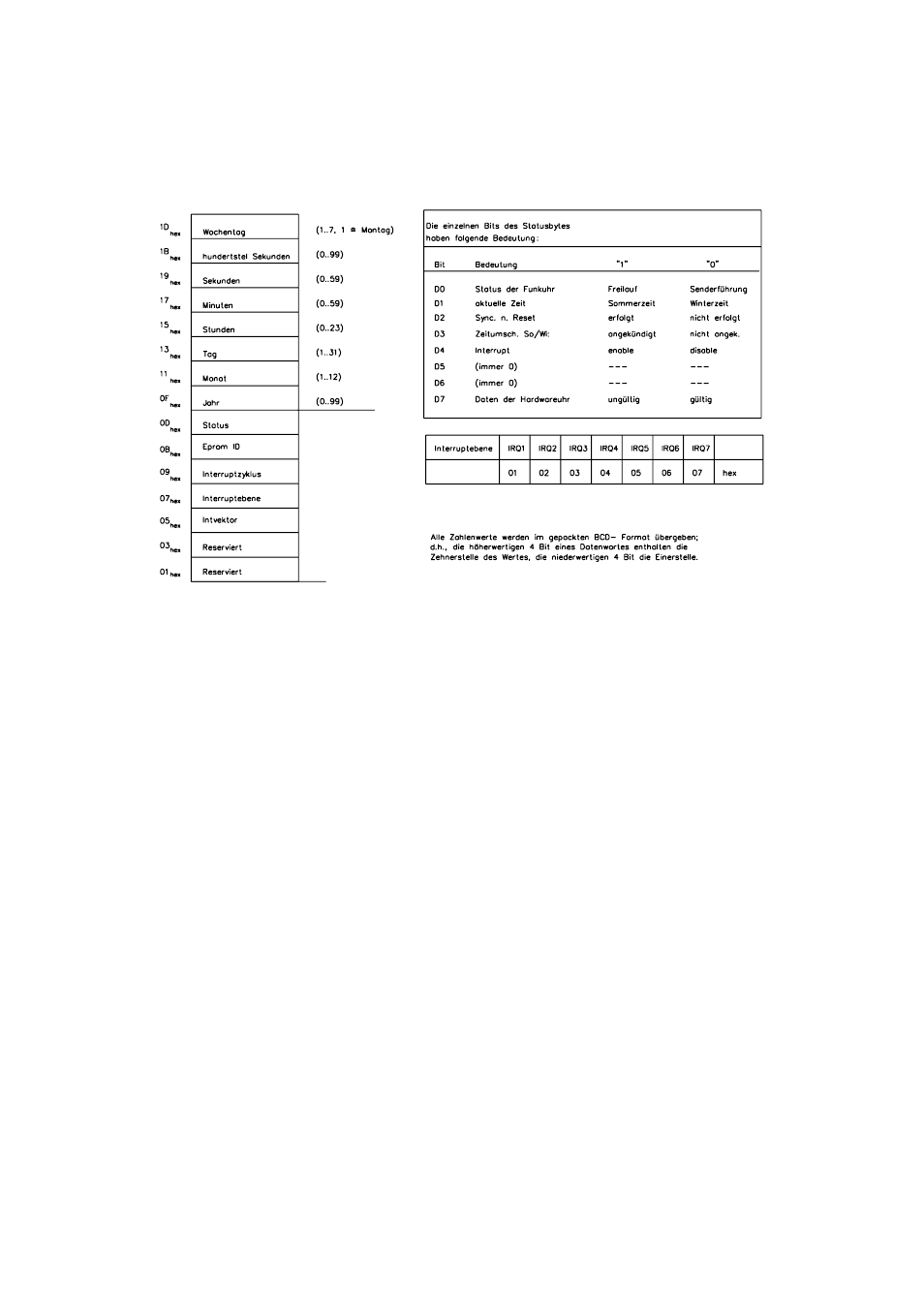

Datenblock des Dual-Port RAM
Ein Interrupt wird immer nach einem Updatezyklus des Dual-Port RAM’s ausgelöst.
Die Interruptroutine hat deshalb 10ms Zeit, einen korrekten Datenblock zu lesen. Eine
Doppellesung ist daher in den meisten Fällen nicht nötig.
Die Uhr wird im Short I/O- Mode adressiert.
- AM Code 29,2D (Jumper J1)
Jumper 1 gesetzt: Supervisor- Modus
Jumper 1 offen : User- Modus
Die Basisadresse wird durch die Jumper J10 - J15 (siehe nachfolgende Tabelle)
gesetzt. Die Uhr belegt 1K im Adressfeld wovon nur 16 Bytes für den Datenaustausch
benötigt werden.
