QuickLabel Kiaro! - Handbuch (Seite 25)

Kurzanleitung
Kiaro! Bedienungsanleitung 11

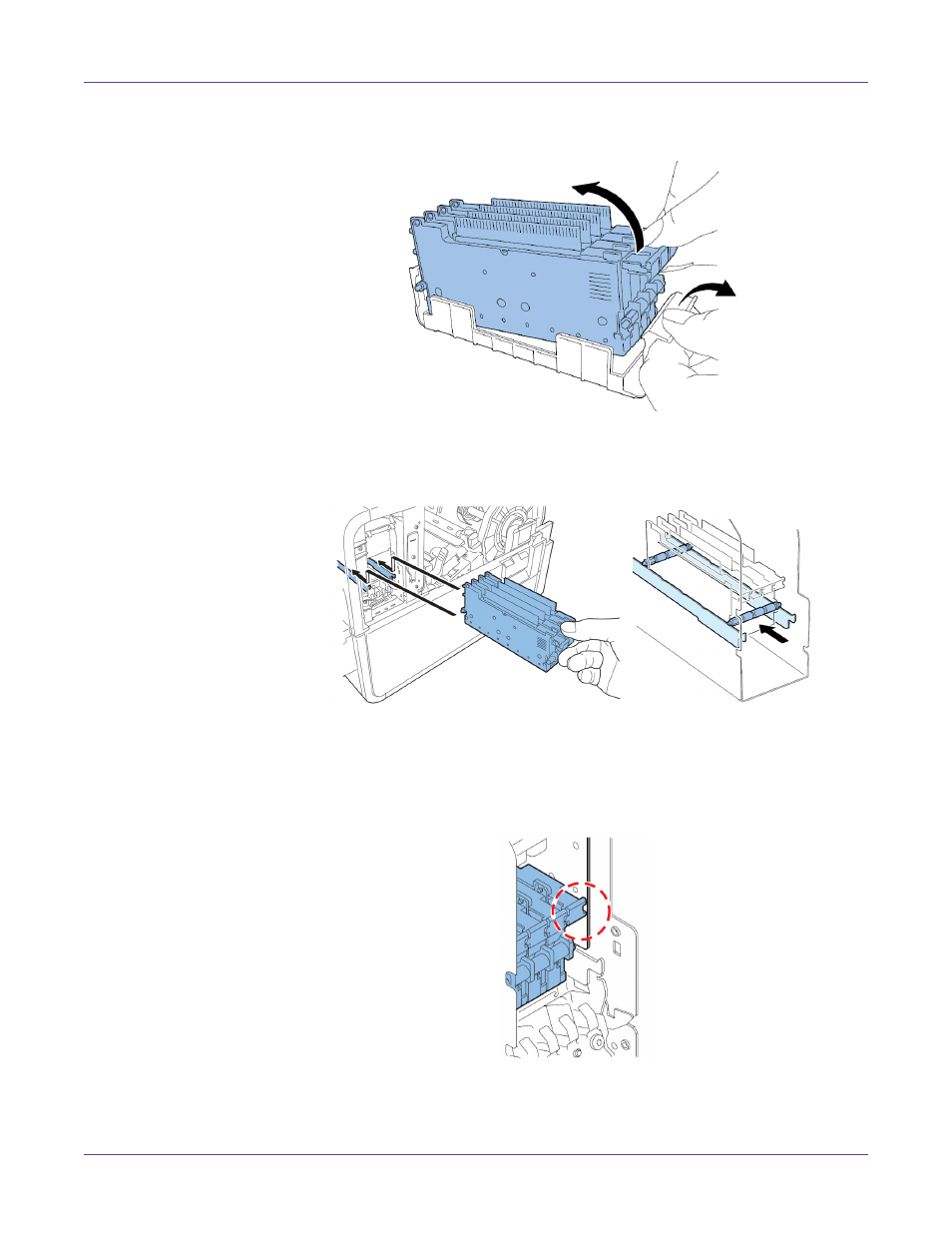

7 Nehmen Sie den Druckkopf aus der Schutzvorrichtung.
8 Setzen Sie den Druckkopf in den Drucker ein. Vergewissern Sie sich, dass die
metallischen Ausrichtstifte am Druckkopf in die entsprechenden Schlitze im
Drucker eingeführt werden. Drücken Sie den Druckkopf bis zum Anschlag ein.
Wenn der Druckkopf nicht vollständig eingeschoben ist, lässt sich der untere
Druckkopf-Entriegelungshebel nicht schließen. Um sicherzustellen, dass der
Druckkopf korrekt positioniert ist, überprüfen Sie bitte, ob sich das Ende des
Druckkopfgriffs und die Kante der inneren Metallplatte wie in der Abbildung
dargestellt auf gleicher Ebene befinden.
