Einleitung
Kiaro! Bedienungsanleitung
33

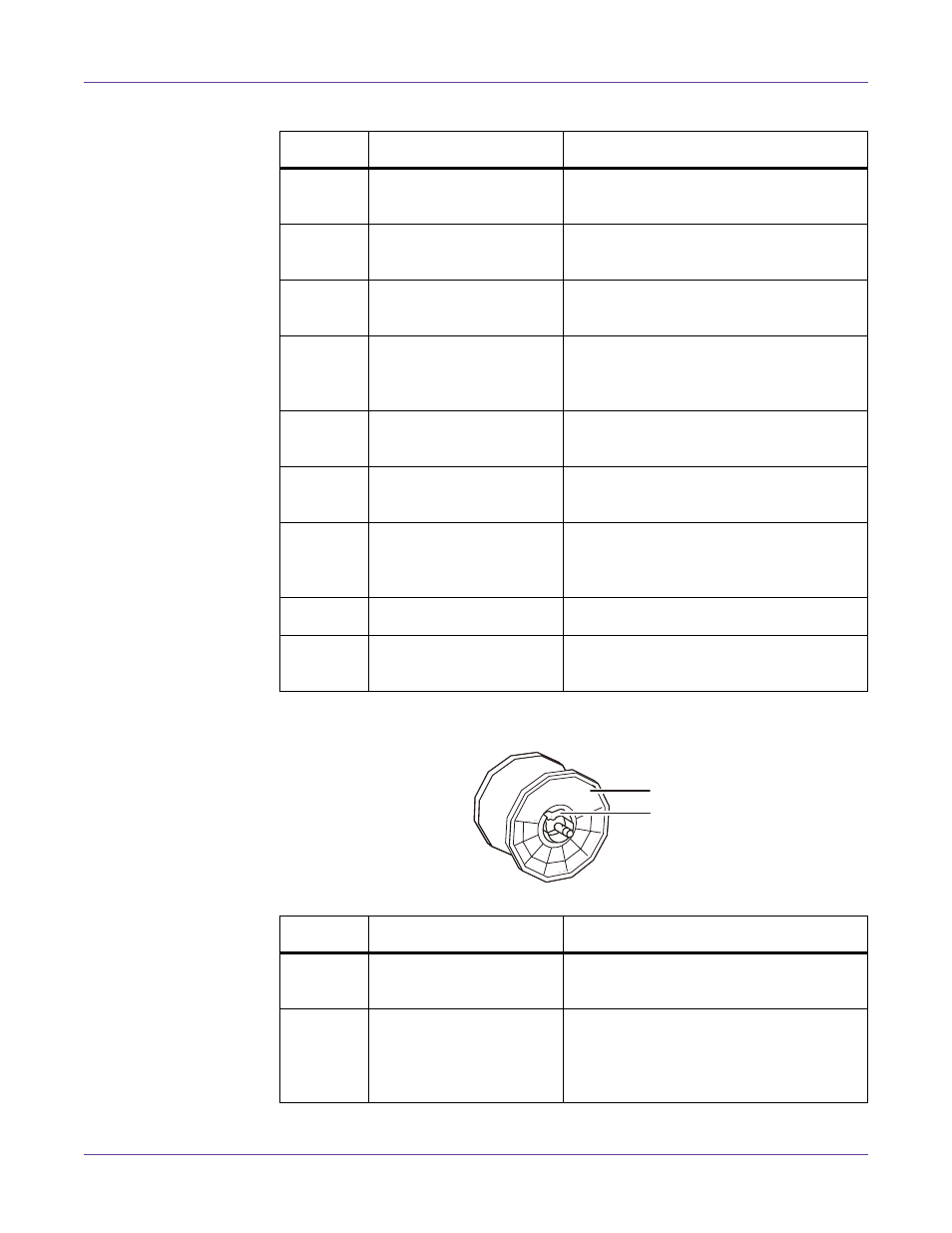

Rollenhalter
#
Teil
Beschreibung
1
Transportführung (links)
Dies ist eine fest montierte Führung zum
geradlinigen Vorschub des Materials.
2
Entriegelungshebel des
Druckeroberteils
Drücken Sie diesen Hebel nach oben, um
das Druckeroberteil zu öffnen.
3
Andruckrollen-Entriegel
ungshebel
Ziehen Sie diesen Hebel nach unten,
wenn ein Materialstau aufgetreten ist.
4
Transportführung
(rechts)
Diese Führung dient zum geradlinigen
Vortransport des Materials und zur
Erkennung der Materialbreite.
5
Materialführung
Diese Führung verhindert das Versetzen
des Materials.
6
Befestigungswinkel für
Rollenhalter
Setzen Sie hier den Rollenhalter ein.
7
Wartungspatrone
Hier wird die zur Reinigung des
Druckkopfs verwendete Tinte
gesammelt.
8
Rollenhalter
Dieser Halter nimmt das Material auf.
9
Reinigungsstäbchen
Benutzen Sie dieses Reinigungsstäbchen
zum Reinigen des Materialvorschubs.
#
Teil
Beschreibung
1
Rollenstopper
Dieser Stopper verhindert das
versehentliche Abrollen des Materials.
2
Ver-/Entriegelungshebel
für den Rollenstopper
Dieser Hebel dient zum Entriegeln des
Rollen-Stoppers. Drücken Sie diesen
Hebel beim Anbauen oder Abnehmen
des Rollenstoppers.
